| 특허 상태 | 등록 |
| 출원인 | 성균관대학교산학협력단, 기초과학연구원 |
| 발명자 | 이영희, 팜뒤토, 금동훈 |
| 출원번호 | 1020150053696 |
| 출원일 | 2015.04.16 |
| 등록번호 | 20160123542 |
| 등록일 | 2016.10.26 |
| 중요 키워드 | carbon nanotubesgraphenepillars |

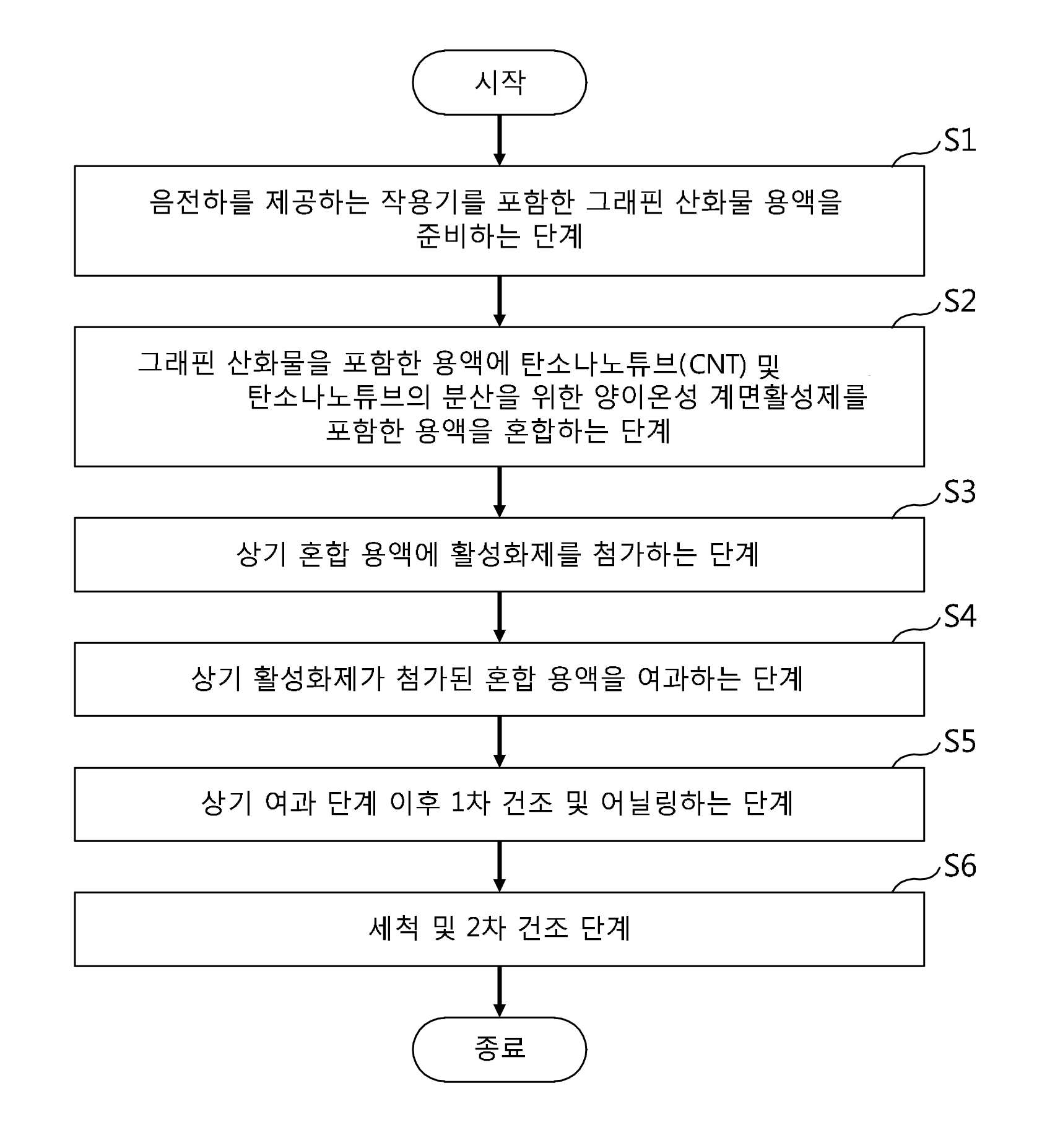

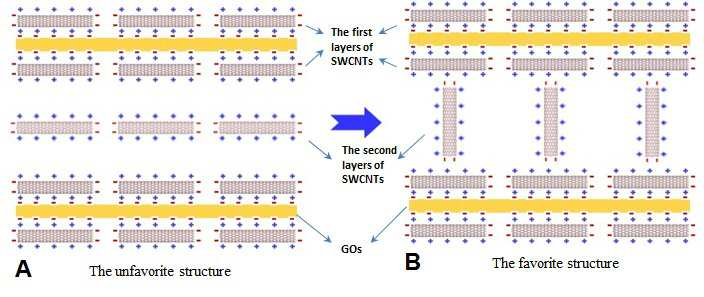

본 발명은 3차원 구조를 갖는 활성화된 탄소나노튜브-그래핀 구조체 및 이의 제작 방법에 관한 것이다. 본 발명의 일 실시예에 따른 3차원 탄소나노튜브-그래핀 구조체를 얻는 방법은, 음전하를 제공하는 작용기를 포함한 그래핀 산화물 용액을 준비하는 단계; 상기 그래핀 산화물을 포함한 용액에 탄소나노튜브(Carbon Nanotube; CNT) 및 탄소나노튜브의 분산을 위한 양이온성 계면활성제를 포함한 용액을 혼합하는 단계; 상기 혼합 용액에 활성화제를 첨가하는 단계; 상기 활성화제가 첨가된 혼합 용액을 여과하는 단계; 상기 여과 단계 이후 1차 건조 및 열처리하는 단계; 및 세척 및 2차 건조 단계를 포함한다. 본 발명의 일 실시예에 따른 3차원 구조를 갖는 활성화된 탄소나노튜브-그래핀 구조체는, 양면에 음전하를 제공하는 작용기를 포함한 복수의 그래핀 산화물층; 상기 그래핀 산화물층의 양면에 면과 평행하게 결합된 기둥 형태의 복수의 제 1 탄소나노튜브; 상기 그래핀 산화물층의 일면에 결합된 제 1 탄소 나노튜브의 측면 및 상기 그래핀 산화물층의 일면과 대향하는 그래핀 산화물층의 대향면에 결합된 제 1 탄소 나노튜브의 측면을 연결하도록 결합된 기둥 형태의 복수의 제 2 탄소나노튜브를 포함하고, 상기 제 1 탄소나노튜브 및 상기 제 2 탄소나노튜브는 양이온성 계면활성제에 의해 기둥 형태의 양 끝단이 음전하를 띠고 있으며 기둥 형태의 측면은 양전하를 띠고 있으며, 상기 그래핀 산화물층은 복수의 홀을 포함하는 것을 특징으로 한다.
연관 기술이전 로딩 중...
연관 연구자 로딩 중...
3차원 탄소나노튜브를 기둥으로 하는 그래핀 구조체 및 그 제조방법
[특허 요약] 본 발명은 3차원 구조를 갖는 활성화된 탄소나노튜브-그래핀 구조체 및 이의 제작 방법에 관한 것이다. 본 발명의 일 실시예에 따른 3차원 탄소나노튜브-그래핀 구조체를 얻는 방법은, 음전하를 제공하는 작용기를 포함한 그래핀 산화물 용액을 준비하는 단계; 상기 그래핀 산화물을 포함한 용액에 탄소나노튜브(Carbon Nanotube; CNT) 및 탄소나노튜브의 분산을 위한 양이온성 계면활성제를 포함한 용액을 혼합하는 단계; 상기 혼합 용액에 활성화제를 첨가하는 단계; 상기 활성화제가 첨가된 혼합 용액을 여과하는 단계; 상기 여과 단계 이후 1차 건조 및 열처리하는 단계; 및 세척 및 2차 건조 단계를 포함한다. 본 발명의 일 실시예에 따른 3차원 구조를 갖는 활성화된 탄소나노튜브-그래핀 구조체는, 양면에 음전하를 제공하는 작용기를 포함한 복수의 그래핀 산화물층; 상기 그래핀 산화물층의 양면에 면과 평행하게 결합된 기둥 형태의 복수의 제 1 탄소나노튜브; 상기 그래핀 산화물층의 일면에 결합된 제 1 탄소 나노튜브의 측면 및 상기 그래핀 산화물층의 일면과 대향하는 그래핀 산화물층의 대향면에 결합된 제 1 탄소 나노튜브의 측면을 연결하도록 결합된 기둥 형태의 복수의 제 2 탄소나노튜브를 포함하고, 상기 제 1 탄소나노튜브 및 상기 제 2 탄소나노튜브는 양이온성 계면활성제에 의해 기둥 형태의 양 끝단이 음전하를 띠고 있으며 기둥 형태의 측면은 양전하를 띠고 있으며, 상기 그래핀 산화물층은 복수의 홀을 포함하는 것을 특징으로 한다.
