발명의 배경과 필요성

기술의 배경과 문제점

• 차세대 소재로 주목받는 그래핀(Graphene)은 밴드갭(Band-gap)이 없어 반도체 소자로 활용 시 낮은 온-오프 전류비를 갖는 한계가 있습니다.

• 그래핀의 우수한 물성을 유지하면서 밴드갭을 인위적으로 만드는 것은 매우 어려워 상용화에 걸림돌이 되어 왔습니다.

기술의 필요성

• 따라서 초소형, 고성능 전자소자를 구현하기 위해서는 밴드갭을 넓은 범위에 걸쳐 자유자재로 조절할 수 있는 새로운 2차원 반도체 소재 기술이 반드시 필요합니다.

• 이러한 후보 물질로 인(P) 원자로 구성된 2차원 물질인 포스포린(Phosphorene, 흑린)이 주목받고 있으며, 포스포린의 전자 상태를 효과적으로 제어하는 기술이 요구됩니다.

구현 방법

기술의 원리

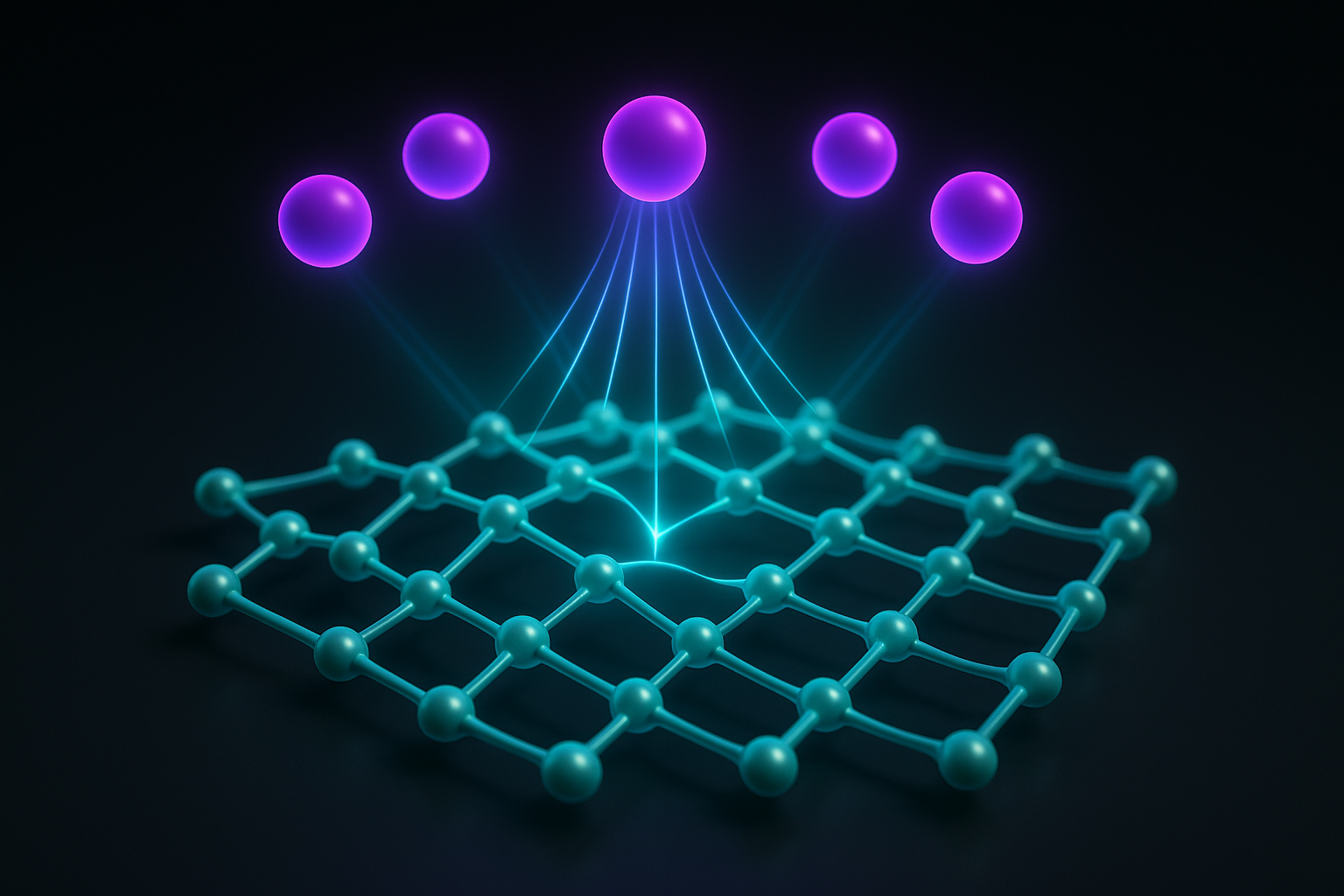

• 본 기술은 포스포린 표면에 알칼리 금속 원자(칼륨, 루비듐 등)를 증착시켜 표면에 강한 전기장을 형성합니다.

• 이 전기장은 '거대 슈타르크 효과(Giant Stark Effect)'를 유발하여 포스포린의 밴드갭을 넓은 범위에서 정밀하게 조절할 수 있게 합니다.

• 이를 통해 물질의 전기적 특성을 반도체에서 도체(반금속)에 이르기까지 자유자재로 변환시킬 수 있습니다.

구체적인 구현 방법

1. 초고진공(UHV) 챔버 내에서 단결정 흑린(Black Phosphorus) 시료를 준비합니다.

2. 스카치테이프 등을 이용한 기계적 박리법(Cleaving)으로 흑린 표면을 벗겨내 원자 수준으로 깨끗한 포스포린 층을 노출시킵니다.

3. 오염을 방지하기 위해 3×10⁻¹¹ ~ 5×10⁻¹¹ torr의 초고진공 상태를 유지하며, 칼륨(K), 루비듐(Rb), 세슘(Cs) 등 알칼리 금속 원자를 포스포린 표면에 분사하여 증착(in-situ)시킵니다.

기술의 장점

• 넓고 연속적인 밴드갭 조절: 증착하는 알칼리 금속의 양을 조절하여 밴드갭을 +0.6 eV 에서 -0.2 eV 까지 폭넓게 조작할 수 있어, 반도체에서 반금속까지 물성 변환이 가능합니다.

• 초소형 전자소자 구현: 원자 몇 개 수준의 얇은 두께를 갖는 2차원 반도체 제조가 가능하여 미래 초소형, 고집적 전자소자 제작의 핵심 기술을 제공합니다.

• 높은 적용성: 이미 상용화된 전계 효과 트랜지스터(FET)와 같은 기존 반도체 공정 및 소자 구조에 쉽게 적용할 수 있습니다.

실험 및 결과

실험의 목적

본 연구의 실험은 포스포린 표면에 알칼리 금속 원자를 증착시켰을 때, 도판트 밀도 변화에 따라 밴드갭이 실제로 조절되는지를 정량적으로 검증하는 것을 목표로 하였습니다. 또한, 반도체에서 비등방성 디랙 반금속으로의 상전이 현상을 관측하여 기술의 핵심 원리를 실험적으로 증명하고자 하였습니다.

실험 방법 및 과정

1. 초고진공 챔버에서 단결정 흑린(BP)의 표면을 기계적으로 박리하여 깨끗한 포스포린 표면을 준비했습니다.

2. 준비된 표면에 알칼리 금속 원자인 칼륨(K), 루비듐(Rb), 세슘(Cs)을 각각 증착시켰습니다.

3. 각분해 광전자 분광법(ARPES)을 이용하여 도판트 밀도를 변화시키면서 포스포린의 전자 밴드 구조 변화를 실시간으로 측정하였습니다.

실험 결과

실험 결과, 도판트 밀도가 증가함에 따라 포스포린의 밴드갭이 점차 감소하여 임계 밀도(Nc=0.36 ML)에서 0이 되었고, 이를 넘어서자 밴드가 역전되는 현상을 명확히 관찰했습니다. 이는 포스포린이 반도체에서 디랙 반금속으로 상전이했음을 의미하며, 밴드갭을 자유자재로 제어할 수 있다는 본 발명의 핵심 원리를 성공적으로 입증한 것입니다.

활용 방안 및 기대효과

활용 방안

• 차세대 반도체 소자: 실리콘을 대체할 수 있는 초고속, 저전력 트랜지스터 및 CMOS 회로

• 플렉서블 전자 기기: 유연한 디스플레이, 터치스크린 패널, 인체 부착형 웨어러블 장치

• 고효율 에너지 소자: 태양전지, 연료전지, 슈퍼커패시터 등 에너지 저장 및 변환 장치

• 고감도 센서: 특정 가스나 분자를 감지하는 초고감도 센서 및 액추에이터

기대효과

• 기존 소재의 한계 극복: 그래핀의 밴드갭 부재 문제와 실리콘 반도체의 미세화 한계를 동시에 해결할 수 있는 혁신적인 대안을 제공합니다.

• 신시장 창출: 반도체, 디스플레이, 에너지 등 다양한 산업 분야에서 새로운 응용처를 발굴하고 차세대 기술 시장을 선도할 수 있습니다.

• 국가 기술 경쟁력 강화: 2차원 소재 분야의 원천 기술을 확보하여 글로벌 기술 패권 경쟁에서 우위를 점할 수 있는 기반을 마련합니다.

시장 동향

시장 규모 및 성장 전망

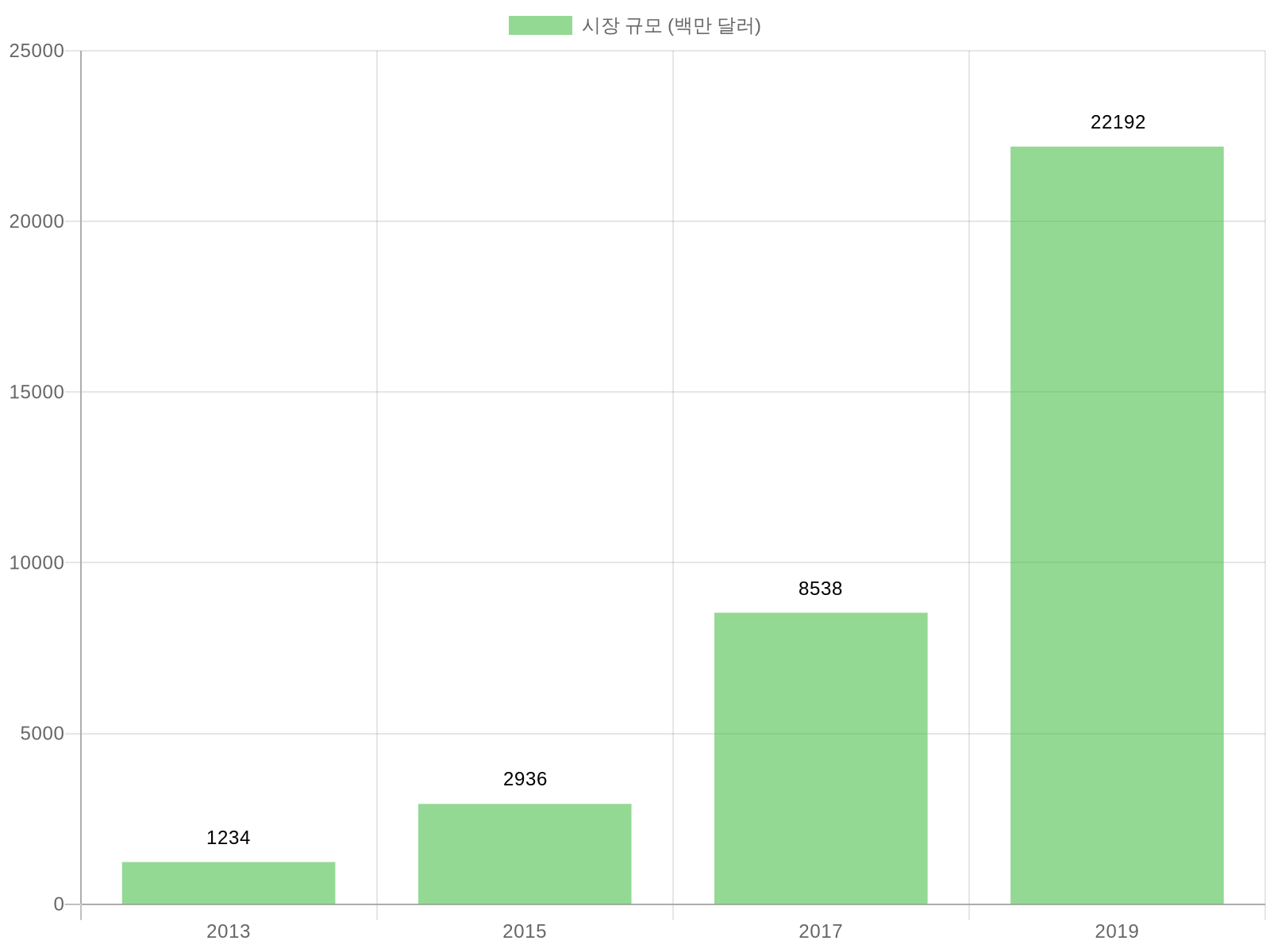

2차원 반도체 소재는 아직 대량 생산 단계에 이르지 못했지만, 관련 기술이 적용될 차세대 전자소자 시장은 매우 빠른 성장세를 보이고 있습니다. 관련 시장은 2019년 약 222억 달러 규모에 달했으며, 투명성과 유연성이 요구되는 다양한 차세대 기기에 먼저 활용될 것으로 기대됩니다. (출처: ETRI)

• 비(非)그래핀 2차원 소재의 세계 시장은 2030년 1.3억 달러 규모로 전망되며, 이 중 포스포린은 약 12%의 시장 점유율을 차지할 것으로 예상됩니다. (출처: ETRI)

• 국내 시장은 2020년부터 2030년까지 연평균 36.72%의 높은 성장률을 기록하며 2030년 약 1,780만 달러 규모에 이를 것으로 전망됩니다. (출처: ETRI)

주요 플레이어 및 경쟁 환경

현재 2차원 소재 시장은 상용 제품보다는 고가의 연구용 시료 거래가 대부분이며, 기술 선점을 위한 R&D 경쟁이 치열하게 이루어지고 있습니다. 특히 EU, 중국, 미국 등 주요국들은 정부 주도의 대규모 연구 프로젝트를 통해 상용화 기술 개발에 박차를 가하고 있습니다.

산업 동인 및 기회 요인

1. 차세대 전자소자 시장의 급성장: 웨어러블, 플렉서블 기기 등 새로운 폼팩터의 등장이 2차원 소재의 수요를 견인하고 있습니다.

2. 기존 반도체 기술의 한계 봉착: 실리콘 반도체의 미세화 공정 한계와 그래핀의 상용화 어려움이 새로운 소재의 필요성을 증대시키고 있습니다.

3. 대면적, 고품질 합성 기술 개발: 아직 상용화 수준에는 미치지 못하지만, 실용화를 위한 핵심 과제인 대면적 합성 기술 개발이 활발히 진행되고 있어 성공 시 시장이 폭발적으로 성장할 잠재력을 가지고 있습니다.
