발명의 배경과 필요성

기술의 배경과 문제점

• 기존 세포 분석은 형광 현미경, 전자 현미경과 같은 고가의 장비와 추가적인 실험이 필요하여 시간과 비용 소모가 컸습니다.

• 기존의 이미지 처리 기술은 미리 설정된 명도값에 의존하여 다양한 상태의 세포를 정밀하게 분석하는 데 한계가 있었습니다.

기술의 필요성

• 별도의 장비나 추가 실험 없이, 일반적인 투과 현미경 영상만으로 세포의 상태를 자동으로 분석하는 기술 개발이 시급합니다.

• 형광 염색 등으로도 파악이 어려운 미묘한 세포 상태 변화까지 정확하게 분석할 수 있는 고도화된 분석 방법이 필요합니다.

구현 방법

기술의 원리

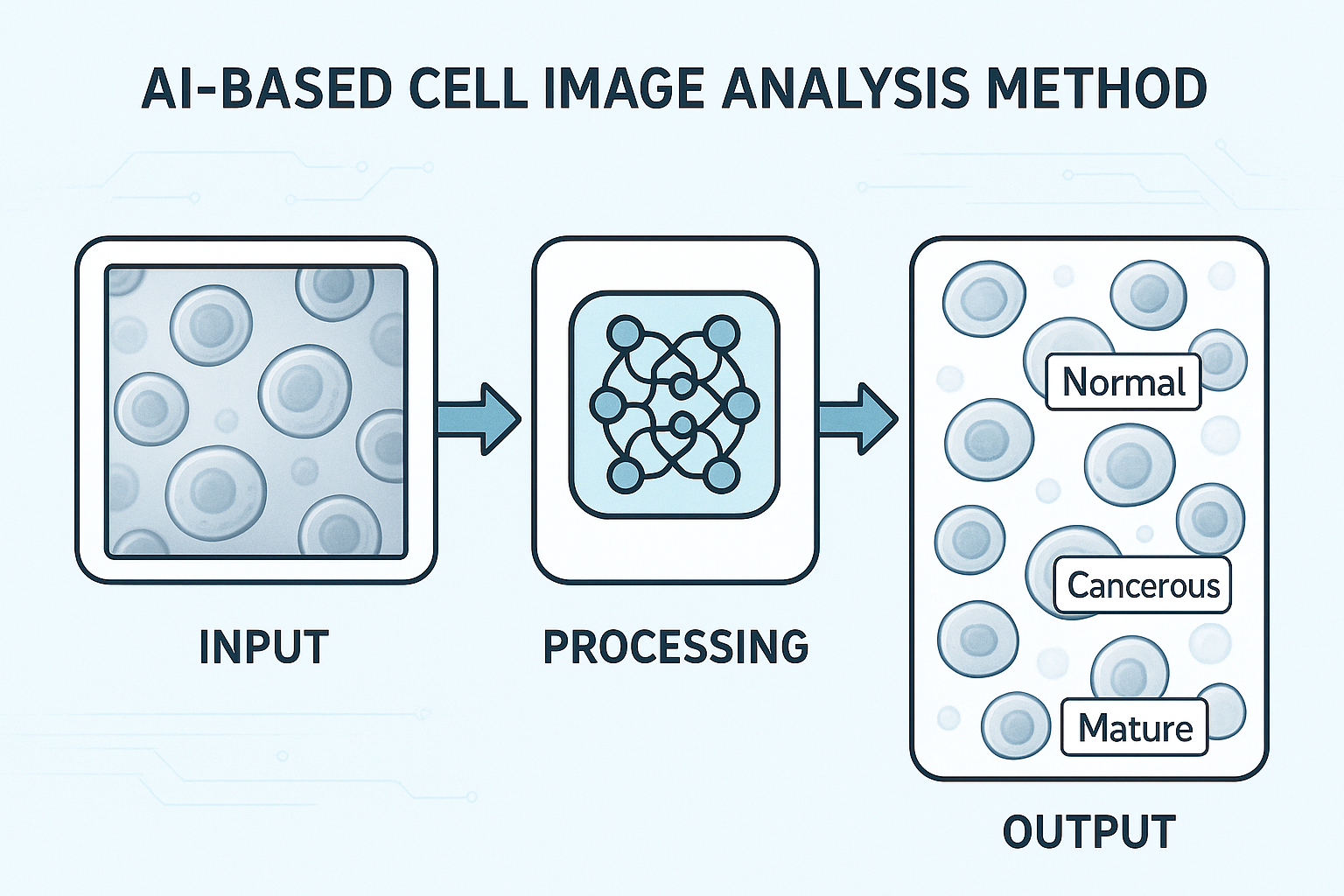

• 본 기술은 사전 학습된 인공신경망을 이용하여 투과 현미경으로 촬영된 세포 이미지를 분석하는 원리입니다.

• 1단계로, 객체 인식 네트워크(제1 학습 네트워크)가 이미지 내에서 개별 세포 영역을 자동으로 식별하고 분리합니다.

• 2단계로, 상태 분석 네트워크(제2 학습 네트워크)가 분리된 세포 영역을 입력받아 생존 여부, 암세포 여부, 성숙도 등 세포의 구체적인 상태에 대한 판단 정보를 생성합니다.

구체적인 구현 방법

1. 영상 처리 장치가 투과 현미경 영상을 입력받습니다.

2. 제1 학습 네트워크(예: R-CNN)를 이용해 영상에서 세포가 위치하는 영역을 정확히 구분합니다.

3. 구분된 세포 영역을 제2 학습 네트워크(예: CNN)에 입력하여 세포의 상태(생존, 종류, 성숙도 등)에 대한 판단 정보를 생성합니다.

4. 시간 경과에 따른 변화를 분석 시, 제3 학습 네트워크(추적 네트워크)를 사용해 여러 시점의 영상에서 동일한 세포를 추적합니다.

5. 분석 네트워크의 거울상 구조를 가진 생성 네트워크를 통해, 판단의 근거가 된 세포의 특징을 시각화한 '특징 영상'을 생성할 수 있습니다.

기술의 장점

• 고가의 추가 장비나 별도 실험 없이 투과 현미경만으로 세포의 상세 상태를 확인할 수 있어 비용 및 시간 효율성이 높습니다.

• 세포 생존, 암세포 종류, 면역세포 성숙도 등 다양한 분석에서 98% 이상의 높은 정확도를 보여주며, 특히 형광 염색으로도 판별이 어려운 상태 분석도 정확하게 수행합니다.

• 살아있는 세포를 시간에 따라 추적하며 상태 변화를 분석할 수 있어 동적 분석(Dynamic Analysis)이 가능합니다.

실험 및 결과

실험의 목적

본 실험의 목적은 개발된 인공신경망 모델을 이용하여, 별도의 실험이나 추가 장비 없이 투과 현미경 영상만으로 세포의 다양한 상태(생존 여부, 암세포 종류, 면역세포 성숙도 등)를 얼마나 높은 정확도로 분석할 수 있는지 검증하는 것입니다.

실험 방법 및 과정

1. 인식 네트워크(N1)에 투과 현미경 영상과 수동으로 식별된 세포 영역 데이터를 학습시켜, 영상 내에서 세포를 자동으로 찾는 모델을 구축합니다.

2. 분석 네트워크(N2)에 세포 이미지와 실제 실험을 통해 얻은 정답(세포 상태) 데이터를 함께 학습시켜, 이미지 특징만으로 상태를 판별하는 모델을 구축합니다.

3. 새로운 투과 현미경 영상을 학습된 네트워크에 입력하여 세포 상태를 자동으로 분석하고, 그 결과를 실제 실험 결과와 비교하여 정확도를 측정합니다.

실험 결과

실험 결과, 개발된 인공신경망 모델은 다양한 세포 상태 분석에서 매우 높은 정확도를 기록했습니다. 주요 분석 항목별 정확도는 아래 표와 같습니다.

활용 방안 및 기대효과

활용 방안

• 신약 개발: 약물 후보 물질에 대한 세포의 반응을 실시간으로 추적하고 정량적으로 분석하는 데 활용할 수 있습니다.

• 질병 진단 보조: 암세포 분석, 면역세포 활성도 측정 등 병리학적 진단 과정의 효율성과 객관성을 높이는 보조 도구로 사용될 수 있습니다.

• 기초 생명과학 연구: 세포 배양 실험의 분석 과정을 자동화하여 연구 생산성을 크게 향상시킬 수 있습니다.

• 장비/소프트웨어 개발: 현미경 시스템에 내장되는 AI 칩셋 또는 분석 소프트웨어 형태로 상용화가 가능합니다.

기대효과

• 비용 절감 및 효율성 증대: 고가 장비 및 소모품 사용을 줄여 연구개발 비용을 절감하고, 분석 자동화를 통해 연구 효율을 극대화합니다.

• 분석 정확도 및 객관성 확보: 사람의 주관적 판단을 배제하고 데이터 기반의 일관성 있는 분석 결과를 제공하여 연구 및 진단의 신뢰도를 높입니다.

• 새로운 연구 기회 창출: 기존 방법으로는 관찰하기 어려웠던 미세한 세포 변화를 감지하여 새로운 과학적 발견과 의학적 통찰을 이끌어낼 수 있습니다.

시장 동향

시장 규모 및 성장 전망

본 기술이 적용될 수 있는 AI 헬스케어 시장은 폭발적인 성장이 전망됩니다. 해당 시장은 2023년 3억 7,700만 달러에서 2030년 66억 7,200만 달러 규모로 성장할 것으로 예상되며, 이는 연평균 50.8%의 성장률에 해당합니다. (출처)

• 글로벌 첨단 의료 영상 진단 기기 시장은 2020년 352억 달러에서 2025년 487억 달러 규모로의 성장이 예상됩니다.(출처)

• 관련 기술인 3D 세포 배양 시장 역시 2024년 23억 4,000만 달러에서 2034년 약 70억 2,000만 달러 규모로 가파른 성장이 전망됩니다. (출처)

산업 동인 및 기회 요인

1. AI 기술 발전: 머신러닝을 활용한 이미지 분석 기술의 발전이 진단 정확도를 높이며 시장 성장을 주도하고 있습니다. (출처)

2. 신약 개발 투자 증가: 맞춤형 치료 및 신약 개발에 대한 투자가 늘어나면서, 효율적이고 정확한 세포 분석 기술의 필요성이 증대되고 있습니다. (출처)

3. 동물실험 대체 요구: 윤리적 문제와 비용 문제로 동물실험을 대체하려는 요구가 커지면서, 3D 세포 배양 및 AI 분석과 같은 인 비트로(in-vitro) 기술이 주목받고 있습니다. (출처)
