발명의 배경과 필요성

기술의 배경과 문제점

• 친환경 에너지 기술의 필요성: 화석연료로 인한 환경 오염 문제와 증가하는 에너지 수요에 대응하기 위해 연료전지, 금속-공기 전지, 물 분해 장치 등 친환경 에너지 저장 및 변환 기술이 주목받고 있습니다.

• 전기화학 반응의 한계: 에너지 변환 기술의 핵심인 산소환원반응(ORR), 산소발생반응(OER) 등은 반응 속도가 느리고 높은 과전압이 필요하여 효율적인 촉매가 필수적입니다.

• 고가의 귀금속 촉매: 현재 가장 우수한 활성을 보이는 백금(Pt)이나 이리듐(Ir)과 같은 귀금속 촉매는 매장량이 적고 가격이 매우 높아 상용화에 큰 장벽이 되고 있습니다.

기술의 필요성

• 비귀금속 촉매 개발의 중요성: 귀금속 촉매의 한계를 극복하기 위해, 전이금속을 이용한 저비용·고효율 촉매 개발이 시급합니다. 최근 전이금속 촉매가 귀금속에 버금가는 우수한 활성을 보여 큰 주목을 받고 있습니다.

• 복합 활성점의 시너지 효과: 전이금속 촉매에서는 '단원자 전이금속-질소 결합구조'와 '탄소막으로 둘러싸인 전이금속 나노입자'라는 두 종류의 활성점이 높은 성능을 내는 것으로 알려져 있습니다. 이 두 활성점을 동시에 가지는 촉매는 성능을 극대화할 수 있습니다.

• 기존 합성법의 한계와 새로운 대안: 기존의 전이금속 촉매 합성 공정은 복잡하고 비용이 많이 들어 경제성이 떨어졌습니다. 본 발명의 초급속연소법은 짧은 공정 시간과 적은 비용으로 대량 합성이 가능하여 이러한 문제의 효과적인 해결책을 제시합니다.

구현 방법

기술의 원리

• 초급속연소법 활용: 폴리올 계열의 용매를 이용하여 전구체를 직접 연소시켜 나노 물질을 합성하는 방법입니다. 대량 합성이 가능하고, 공정 시간과 비용을 획기적으로 줄일 수 있습니다.

• 두 가지 활성점 동시 형성: 이 방법을 통해 '단원자 전이금속-질소 결합구조'와 '탄소막으로 둘러싸인 전이금속 나노입자'가 공존하는 복합 구조의 촉매를 한 번에 합성할 수 있습니다.

• 산화 억제 및 공정 단순화: 합성 과정에서 산화 분위기와 환원 분위기를 동시에 제공하여 불필요한 전이금속의 산화를 억제하고, 복잡했던 기존 공정을 단순화하여 우수한 특성의 촉매를 효과적으로 제조합니다.

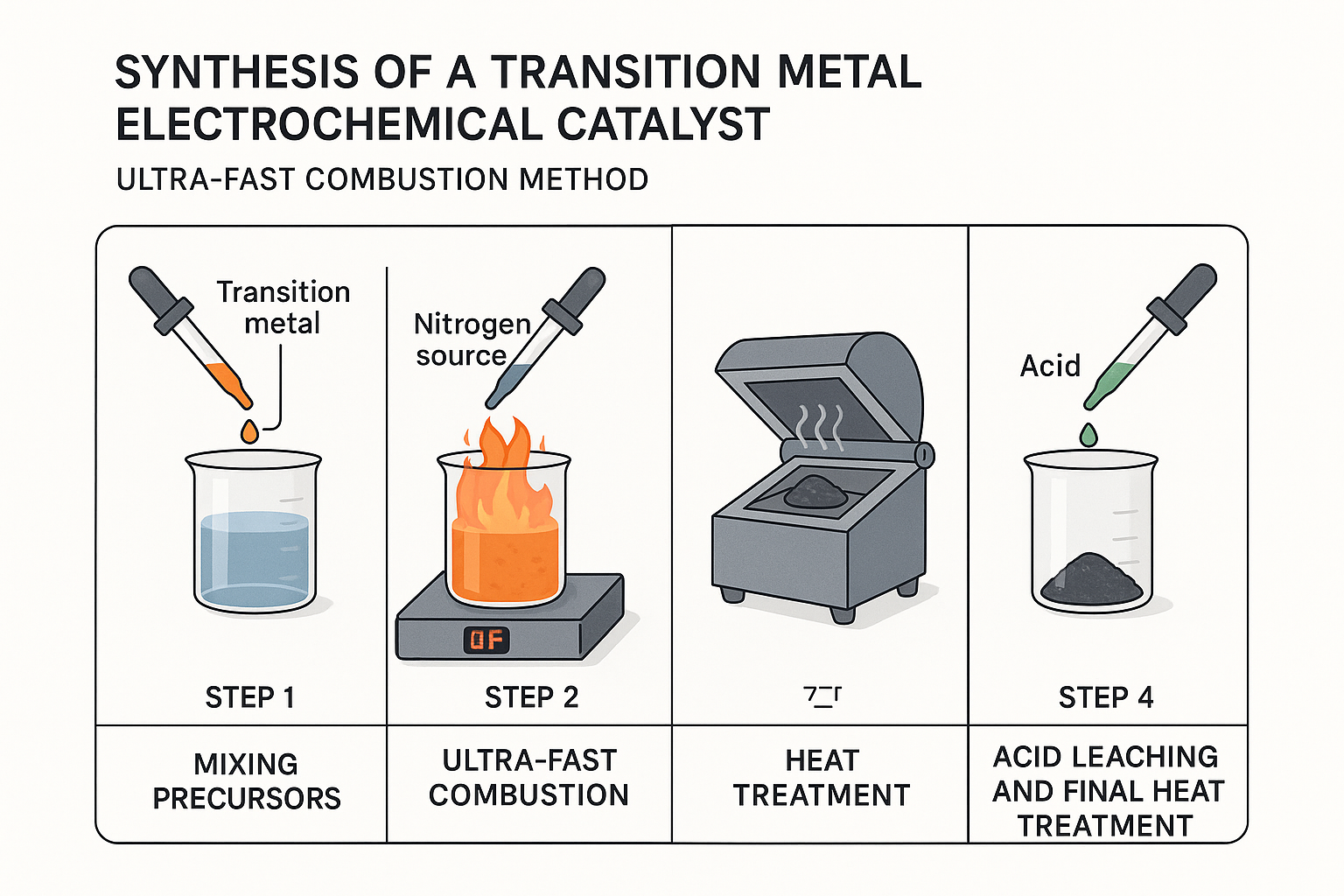

구체적인 구현 방법

1. 혼합물 준비: 질소 전구체와 전이금속 전구체를 폴리올 계열 용매에 녹여 용액을 만들고, 이를 지지체(예: 카본블랙)와 혼합합니다.

2. 초급속연소: 준비된 혼합물을 고온에서 발화시켜 폴리올 용매를 탄화시키고, 탄소에 둘러싸인 전이금속 나노입자를 형성합니다.

3. 1차 열처리: 혼합물에 남은 유기물을 탄화시키기 위해 비활성 기체 분위기에서 열처리를 진행합니다.

4. 산처리 및 2차 열처리: 탄소막으로 보호받지 못한 불순물을 산(acid)으로 제거하고, 세척 및 건조 후 다시 열처리하여 최종 복합구조 촉매를 완성합니다.

기술의 장점

• 우수한 전기화학 특성: 서로 다른 두 종류의 활성점(단원자, 나노입자)이 시너지를 내어 촉매전극으로서 뛰어난 성능을 발휘합니다.

• 공정 단순화 및 비용 절감: 초급속연소법을 통해 복잡한 공정을 단순화하고, 저렴한 전이금속을 사용하여 경제성을 크게 향상시켰습니다.

• 대량 생산 가능: 합성과정이 간단하고 빨라 고성능 촉매의 대량 생산에 매우 유리합니다.

실험 및 결과

실험의 목적

본 연구의 목적은 초급속연소법을 이용하여 단원자 전이금속-질소 결합구조와 탄소막으로 둘러싸인 전이금속 나노입자가 동시에 존재하는 복합구조의 촉매를 성공적으로 합성하고, 다양한 전기화학 반응(ORR, OER, HER, HOR)에서 기존 촉매 대비 우수한 활성을 갖는지 실험적으로 검증하는 것입니다.

실험 방법 및 과정

1. 촉매 합성: 철(Fe), 코발트(Co), 구리(Cu), 니켈(Ni) 등 다양한 전이금속 아세테이트와 1,10-페난트롤린을 전구체로 사용하여 '구현 방법' 섹션에 기술된 4단계 초급속연소법으로 복합구조 촉매를 합성했습니다.

2. 구조 분석: 합성된 촉매의 구조적 특성을 확인하기 위해 XRD(X-선 회절 분석), SEM(주사 전자 현미경), EDS, XPS, XAS 분석을 수행했습니다.

3. 전기화학 성능 평가: 합성된 촉매를 이용하여 반쪽 전지를 제작하고, 3전극 시스템에서 ORR, OER, HER, HOR 반응에 대한 활성을 평가했습니다.

실험 결과

구조 분석 결과, 약 10nm 크기의 전이금속 나노입자가 탄소 지지체 위에 고르게 분포하고 있으며, XPS 및 XAS 분석을 통해 '철-질소 결합(단원자 구조)'과 '철-철 결합(나노입자 구조)'이 동시에 존재하는 복합구조가 성공적으로 형성되었음을 확인했습니다. 전기화학 성능 평가 결과, 합성된 촉매들은 다양한 반응에서 아래 표와 같이 우수한 활성을 나타냈습니다.

합성된 전이금속 촉매의 전기화학 반응 활성

특히 철(Fe) 기반 촉매는 0.1M KOH 수용액에서 0.94V라는 매우 높은 산소환원반응(ORR) 반파 전위(half-wave potential)를 보여, 고가의 귀금속 촉매를 대체할 수 있는 가능성을 입증했습니다. 이는 두 종류의 활성점이 시너지를 내어 촉매의 성능을 극대화했기 때문으로 분석됩니다.

활용 방안 및 기대효과

활용 방안

• 차세대 에너지 장치: 연료전지, 수전해 장치(그린수소 생산), 금속-공기 전지 등 고성능을 요구하는 다양한 에너지 변환 및 저장 장치의 핵심 촉매로 활용될 수 있습니다.

• 귀금속 촉매 대체: 가격이 비싼 백금, 이리듐 등 귀금속 촉매를 대체하여 에너지 장치의 생산 단가를 획기적으로 낮출 수 있습니다.

• 대량 생산 공정 적용: 간단하고 빠른 초급속연소법을 통해 고성능 전이금속 촉매의 상업적 대량 생산에 직접 적용할 수 있습니다.

기대효과

• 경제성 확보: 저렴한 원료와 간단한 공정을 통해 에너지 장치의 가격 경쟁력을 높여, 수소 경제 및 친환경 에너지 기술의 상용화를 앞당기는 데 기여합니다.

• 에너지 효율 향상: 높은 촉매 활성을 통해 에너지 변환 효율을 증대시켜 에너지 위기 대응에 기여할 수 있습니다.

• 국내 기술 경쟁력 강화: 비귀금속 촉매 분야의 원천 기술 확보를 통해 글로벌 시장에서 국내 기업의 기술 경쟁력을 강화할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

전 세계적으로 기후 위기 대응을 위한 재생에너지 전환이 가속화되면서, 그린수소가 핵심 에너지원으로 부상하고 있습니다. 이에 따라 수소 생산 및 활용에 필수적인 전기화학 촉매 시장도 빠르게 성장하고 있습니다. 글로벌 수소 수요는 2024년 약 9,600만 톤에서 2040년 4억 톤으로 급증할 전망이며, 특히 연료전지 시장은 2023년 33억 달러에서 2028년 87억 달러 규모로 연평균 21.7%의 높은 성장이 예상됩니다.(출처)

주요 플레이어 및 경쟁 환경

그린수소 생산의 핵심인 수전해 장치 시장에서는 기술 방식에 따라 다양한 기업들이 경쟁하고 있습니다. 특히 본 발명과 같이 저렴한 비귀금속 촉매를 적용할 수 있는 알칼라인 수전해(AWE)와 음이온 교환막 수전해(AEMWE) 기술 분야에서 기술 개발이 활발히 이루어지고 있습니다.(출처)

산업 동인 및 기회 요인

1. 그린수소 생산 단가 절감: 수전해 설비 비용의 상당 부분을 차지하는 귀금속 촉매를 저렴한 비귀금속 촉매로 대체하려는 수요가 폭발적으로 증가하고 있어, 본 기술의 시장 진입 기회가 매우 큽니다.

2. 정부 정책 지원 강화: 대한민국을 비롯한 미국, 유럽, 중국 등 주요국들이 탄소 중립 목표 달성을 위해 청정수소 생산 및 활용을 위한 강력한 정책을 추진하고 있어 시장 성장을 가속화하고 있습니다.(출처)

3. 공급망 안정성 확보: 촉매 기술의 국산화는 해외 의존도가 높은 귀금속 자원의 수급 불안정성을 해소하고, 국내 수소 산업 생태계의 공급망 안정성을 확보하는 데 핵심적인 역할을 할 것입니다.(출처)
