기존 그래파인 제조는 고온에서 분말 형태로만 가능하여 실제 응용에 한계가 있었습니다. 본 기술은 이러한 문제점을 해결하고자 저온(30~80℃) 화학 기상 증착(CVD) 방식을 활용하여 대면적 그래파인 필름을 효과적으로 제조하는 방법을 제시합니다. 이 혁신적인 제조법은 2차원 그래파인 필름의 크기 및 두께 조절을 가능하게 하며, 이를 활용한 고성능 트랜지스터 및 바이오센서 개발에도 기여할 수 있습니다. 본 기술은 그래파인의 산업적 활용 가능성을 크게 높이는 데 기여합니다.
| 기술 분야 | 2차원 탄소소재 및 소자 |
| 판매 유형 | 자체 판매 |
| 판매 상태 |
| 판매 중 |
| 기술명 | |
| 그래파인의 제조 방법 | |
| 기관명 | |
| 성균관대학교산학협력단, 기초과학연구원 | |
| 대표 연구자 | 공동연구자 |
| 이효영 | - |
| 출원번호 | 등록번호 |
| 1020210095877 | 1025925900000 |
| 권리구분 | 출원일 |
| 특허 | 2021.07.21 |
| 중요 키워드 | |
탄소동소체신소재개발나노소재합성전자소자제조밴드갭조절저온합성기술그래파인2차원탄소소재대면적그래파인반도체트랜지스터화학기상증착그래핀한계극복차세대반도체표면커플링반응바이오센서응용반도체소자나노구조 | |
| 출원번호 | 출원일 |
| 202217869360 | 2022.07.20 |
| 종류코드 | |
| A1 | |
| 외부 링크 | |
대표적인 2차원 탄소 재료인 그래핀은 밴드갭이 없어 반도체 소자로의 활용에 한계가 있었습니다.
기존의 그래파인 합성법은 150℃ 이상의 고온을 요구하고, 결과물이 분말 형태로만 제조되어 실제 산업적 응용과 특성 분석에 어려움이 많았습니다.
산업적으로 활용 가능한 대면적의 필름 형태 그래파인을 제조할 수 있는 새로운 공정 기술이 필요합니다.
에너지 효율을 높이고 부반응을 억제할 수 있는 저온 합성법 개발을 통해 그래파인의 상용화 가능성을 열어야 합니다.
그래핀의 한계를 극복하고 고성능 반도체 소자, 바이오센서 등 차세대 응용 분야에 적용할 수 있는 신소재 확보가 시급합니다.
본 기술은 기존에 사용되지 않던 화학 기상 증착법(CVD)을 이용합니다.
벤젠-아세틸렌 기반의 전구체(모노머)와 금속 기판 사이의 표면 짝지음 반응(surface-coupling)을 유도하여 2차원 물질층으로 그래파인을 합성합니다.

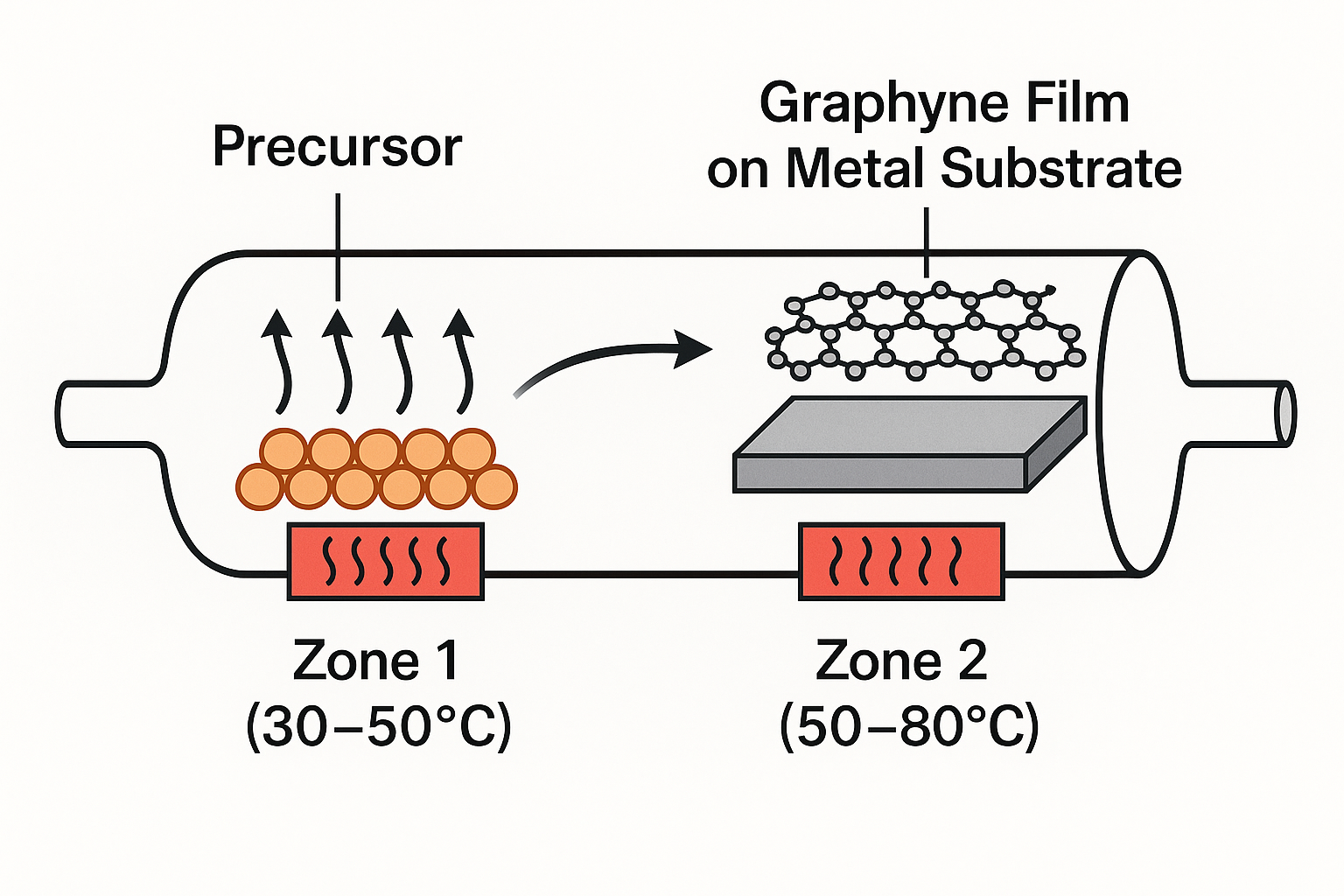

온도가 다른 두 개의 구역(Zone)으로 나뉜 챔버를 사용하여 전구체의 기화와 증착 단계를 효과적으로 제어합니다.
전구체 공급: 트리브로모 트리에티닐벤젠(TBTEB)과 같은 전구체를 2구역 챔버에 공급합니다.
기화/승화: 제1 구역에서 30℃ ~ 50℃의 비교적 낮은 온도로 전구체를 기화 또는 승화시킵니다.
증착 및 형성: 제2 구역에서 50℃ ~ 80℃의 온도로 가열된 금속 기판(예: 구리) 위에 기화된 전구체를 증착하여 그래파인 필름을 형성합니다.

분말이 아닌 2차원 물질층(필름) 형태로 합성이 가능하여 산업적 응용성이 높습니다.
그래파인 필름의 크기와 두께를 조절할 수 있어 목적에 맞는 맞춤형 제작이 가능합니다.
기존 150℃ 이상에서 이루어지던 합성을 80℃ 이하의 저온에서 구현하여 에너지 비용을 절감하고 공정 안정성을 높였습니다.
탄소 삼중 결합 구조를 활용하여 별도의 형광 라벨 없이 이온성 바이오 물질을 검출하는 고감도 바이오센서로 활용할 수 있습니다.
본 연구의 실험은 제안된 저온 화학 기상 증착법을 통해 그래파인이 성공적으로 합성되는지를 검증하고, 생성된 그래파인 필름의 물리적·구조적 특성을 분석하며, 이를 채널층으로 사용한 트랜지스터의 전기적 성능을 평가하는 것을 목적으로 수행되었습니다.
그래파인 합성: 분리 성장(전구체 승화 후 성장) 방식과 동시 성장(승화와 성장 동시 진행) 방식을 각각 적용하여 그래파인 필름을 제조하였습니다. 이 두 방식의 차이에 따른 필름 특성을 비교 분석하였습니다.
트랜지스터 제작: 합성된 그래파인 층을 PMMA 코팅법을 이용해 SiO2 기판으로 전사한 후, 표준 반도체 공정을 통해 전계효과 트랜지스터(FET) 소자를 제작하였습니다.
구분 | 분리 성장 (순차적 수행) | 동시 성장 (동시 수행) |
|---|---|---|
과정 | 전구체 승화/이동 완료 후, 제2 구역 온도 상승시켜 합성. | 전구체 승화와 제2 구역 온도 상승을 동시에 진행하여 합성. |
필름 특성 | 대면적의 얇은 필름. | 작은 면적의 두꺼운 필름. |
결정 크기 | 작음. | 큼. |
표면 오염도 | 낮음. | 높음. |
분석 결과, 본 발명의 방법으로 합성된 물질이 분말이 아닌 판형의 결정성 그래파인임을 확인하였으며, 이를 통해 제작된 트랜지스터는 명확한 반도체 특성을 나타냈습니다.
구조적 분석: SEM, TEM, 라만 분광법 분석을 통해 합성된 그래파인이 결정성을 가지며, sp 및 sp2 탄소 결합이 1:1 비율로 존재하는 감마-그래파인 구조임을 확인했습니다. 이는 이론적 모델과 일치하는 결과입니다.
전기적 특성: 제작된 트랜지스터는 드레인 전류가 마이크로암페어(μA) 단위로 측정되었으며, 게이트 전압에 따라 전류가 제어되는 전형적인 p형(p-type) 반도체의 동작 특성을 보였습니다. 이는 정공(hole)이 주된 전하 운반체로 작용함을 의미합니다.
고성능 반도체 소자: 그래핀의 제로-밴드갭 문제를 해결하여 차세대 트랜지스터, 집적회로의 채널 물질로 활용될 수 있습니다.
고감도 바이오센서: 탄소 삼중 결합이 이온성 바이오 물질의 흡착을 용이하게 하므로, 별도의 표식(라벨) 없이 특정 단백질이나 DNA를 검출하는 진단 기기에 적용 가능합니다.
광전자 및 에너지 소자: 투명 전극, 태양전지, 촉매 등 다양한 분야에서 2차원 신소재로서의 잠재력을 가집니다.
산업적 활용성 증대: 대면적 필름 생산 기술 확보를 통해 실험실 수준을 넘어 실제 산업 현장에서 그래파인을 활용할 수 있는 길을 엽니다.
제조 공정 혁신: 저온·저에너지 공정을 통해 친환경적이고 경제적인 신소재 생산이 가능해집니다.
신규 시장 창출: 기존 소재의 한계를 뛰어넘는 그래파인의 고유한 특성을 바탕으로 차세대 전자소자 및 정밀 의료 진단 분야에서 새로운 시장을 창출할 것으로 기대됩니다.
현재 그래파인 기술에 대한 구체적인 시장 동향 및 전망 자료는 부족하지만, 본 기술은 기존 그래파인 합성의 가장 큰 장벽이었던 분말 형태 및 고온 공정 문제를 해결했다는 점에서 큰 의미가 있습니다. 대면적 필름 제조가 가능해짐에 따라, 기존 그래핀이 가진 밴드갭 부재의 한계를 극복하고 반도체, 바이오센서, 광전자 소자 등 다양한 고부가가치 산업으로의 응용 가능성을 열었습니다. 기술이 상용화 단계에 이르면 관련 시장이 빠르게 형성될 잠재력이 매우 높다고 평가됩니다. (출처: 한국특허 1025925900000)
