[기술 요약] 기존 그래핀의 한계인 밴드갭 부재 문제를 해결하는 새로운 2차원 반도체 구조체 및 그 제조 기술을 소개합니다. 본 기술은 sp2 및 sp 삼중 결합을 포함하며, 6원 및 8원 탄소 고리에 의해 정밀하게 제어된 공공(holes)을 갖는 혁신적인 2차원 구조체를 제공합니다. 이 구조체는 0.1 eV에서 4.0 eV 범위의 조절 가능한 직접 밴드갭을 가지며, 높은 전자 및 정공 이동도를 보여 반도체 물질로서 활용될 수 있습니다. 또한, 극성 및 비극성 용매 계면에서의 정교한 합성 단계를 통해 대량 생산이 가능한 제조 방법을 제시합니다. 이 신소재는 유기 트랜지스터, 태양광 촉매 등 차세대 전자 소자 개발에 기여할 것으로 기대됩니다.

기존 그래핀의 한계인 밴드갭 부재 문제를 해결하는 새로운 2차원 반도체 구조체 및 그 제조 기술을 소개합니다. 본 기술은 sp2 및 sp 삼중 결합을 포함하며, 6원 및 8원 탄소 고리에 의해 정밀하게 제어된 공공(holes)을 갖는 혁신적인 2차원 구조체를 제공합니다. 이 구조체는 0.1 eV에서 4.0 eV 범위의 조절 가능한 직접 밴드갭을 가지며, 높은 전자 및 정공 이동도를 보여 반도체 물질로서 활용될 수 있습니다. 또한, 극성 및 비극성 용매 계면에서의 정교한 합성 단계를 통해 대량 생산이 가능한 제조 방법을 제시합니다. 이 신소재는 유기 트랜지스터, 태양광 촉매 등 차세대 전자 소자 개발에 기여할 것으로 기대됩니다.
| 기술 분야 | 2차원 탄소 반도체 |
| 판매 유형 | 자체 판매 |
| 판매 상태 | 판매 중 |
| 기술명 | |
| 2 차원 구조체 및 이의 제조 방법 | |
| 기관명 | |
| 성균관대학교산학협력단, 기초과학연구원 | |
| 대표 연구자 | 공동연구자 |
| 이효영 | - |
| 출원번호 | 등록번호 |
| 1020190125826 | 1023460480000 |
| 권리구분 | 출원일 |
| 특허 | 2019.10.11 |
| 중요 키워드 | |
2차원 구조체밴드갭 제어그래핀탄소 동소체고효율 전자소재나노 소재신소재 개발직접 밴드갭유기 트랜지스터전자 이동도화학 합성법탄소 반도체홀리 그래핀태양광 촉매차세대 반도체전자부품전자회로반도체제조반도체소자유기화학신재생에너지나노구조나노응용이차전지디스플레이 | |
그래핀은 강도, 열전도율, 전자이동도 등 뛰어난 특성을 지녔지만, 밴드 갭(band gap)이 거의 없어 반도체 소자로 활용하기 어렵다는 한계가 있습니다.
그래핀에 인위적으로 구멍(공공)을 내어 밴드 갭을 만드는 '홀리 그래핀(holey graphene)' 기술이 연구되었으나, 공공의 위치와 크기를 정밀하게 제어하기 어려워 균일한 성능을 확보하는 데 문제가 있었습니다.
불규칙한 공공은 그래핀의 밴드 갭과 전자 이동도 특성을 저하시켜, 이를 활용한 제품의 성능 저하로 이어질 수 있습니다.
기존 연구에서는 8원 탄소 고리와 6원 탄소 고리로 둘러싸인 공공을 포함하는 새로운 형태의 2차원 구조체에 대한 보고가 없었습니다.
기존 그래핀의 한계를 극복하고 반도체 특성을 구현하기 위해, 규칙적인 공공 구조를 갖는 새로운 2차원 소재 개발이 필요합니다.
이러한 신소재를 안정적으로 대량 생산할 수 있는 효과적인 제조 방법 확립이 시급합니다.
새로운 탄소 동소체 개발을 통해 기초 과학 발전에 기여하고, 다양한 응용 분야로의 확장 가능성을 열 필요가 있습니다.

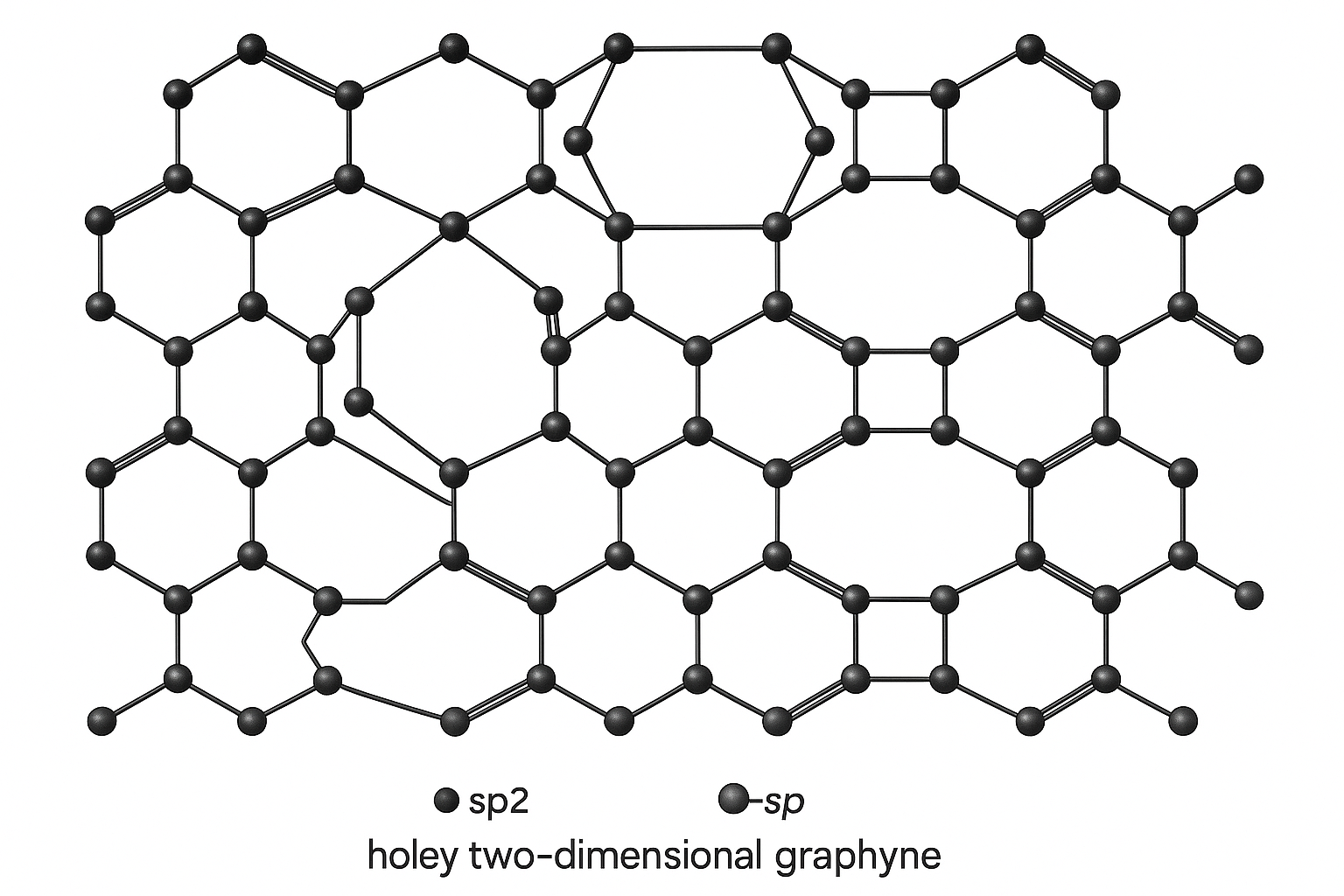

본 발명은 '홀리 2차원 그래파인(holey two-dimensional graphyne, HGY)'이라는 새로운 2차원 구조체를 제공합니다. 이 구조체는 기존 그래핀의 한계를 극복하기 위해 독특한 원자 배열을 가집니다.
구조적 특징: 6원 탄소 고리와 8원 탄소 고리가 반복적으로 연결되어 있으며, 이 고리들에 의해 둘러싸인 규칙적인 나노미터 크기의 공공(pore)을 포함합니다.
결합 특성: 그래핀의 sp² 결합뿐만 아니라 sp 결합을 약 1:1 비율로 포함하여, 새로운 전기적 특성을 나타냅니다.
밴드 갭 형성: 규칙적으로 배열된 공공 구조가 전자의 흐름을 효과적으로 제어하여, 밴드 갭이 없던 그래핀과 달리 고유한 반도체 특성(0.1 ~ 4.0 eV의 밴드 갭)을 갖게 됩니다. 이로 인해 재료 전체에 걸쳐 균일한 전기적 특성을 보장할 수 있습니다.

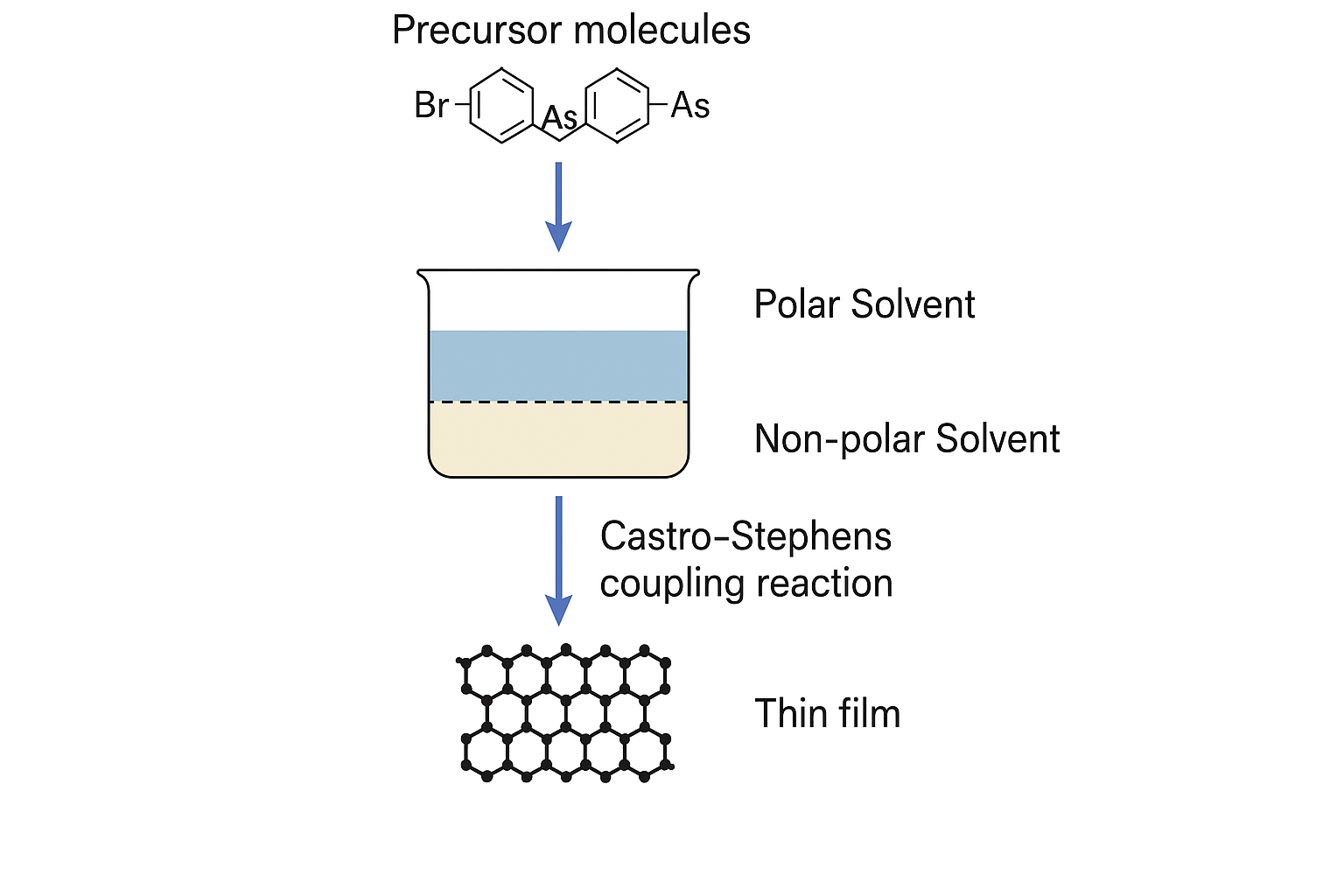

본 2차원 구조체는 계면 합성법(interfacial synthesis)을 통해 제조됩니다. 이 방법은 서로 섞이지 않는 두 용매의 경계면에서 화학 반응을 유도하여 얇은 막 형태의 신소재를 합성하는 기술입니다.
전구체 합성: 최종 구조를 만들기 위한 핵심 재료인 '1,3,5-트리브로모-2,4,6-트리에틸벤젠'을 여러 단계의 유기 합성을 통해 제조합니다.
계면 반응 준비: 극성 용매(물)에는 구리(Cu) 촉매를, 비극성 용매(디클로로메탄)에는 합성된 전구체를 각각 녹여 두 개의 층으로 분리된 반응 시스템을 구성합니다.
2차원 구조체 형성: 카스트로-스테판 커플링 반응을 이용해 약 48시간 동안 계면에서 전구체 분자들을 서로 연결(C-C 커플링)하여 넓은 면적의 2차원 필름 형태로 성장시킵니다.
분리 및 전사: 반응이 끝난 후 생성된 2차원 구조체 필름을 깨끗하게 세척하고, 원하는 기판(예: 실리콘 기판) 위로 옮겨 분석 및 소자 제작에 사용합니다.

반도체 특성 구현: 밴드 갭이 없던 그래핀과 달리, 1.0 eV 미만의 작은 밴드 갭을 가져 그 자체로 반도체 물질로 사용될 수 있습니다.
높은 전하 이동도: 전하 이동도가 최고 5.0×10⁴ cm²V⁻¹s⁻¹에 달해, 고성능 전자 소자의 정공 및 전자 수송층으로 활용이 유망합니다.
넓은 응용 분야: 작은 밴드 갭 특성을 활용하여 유기 트랜지스터, 유기 태양광 촉매, 가시광 촉매 등 차세대 유기 반도체 분야에 다양하게 적용 가능합니다.
학술적 가치: 기존 그래핀 파생체(그래파인, 그라핀 등)와는 다른 새로운 구조를 가져, 신규 탄소 동소체 연구에 크게 기여할 수 있습니다.
본 실험의 목적은 제안된 합성법을 통해 새로운 2차원 구조체인 HGY(holey graphyne)를 성공적으로 합성하고, 합성된 물질의 구조적, 화학적, 전기적 특성을 정밀하게 분석하여 본 발명의 유효성을 입증하는 데 있습니다.
실시예 1-1 ~ 1-5: 출발 물질인 메시틸렌으로부터 총 5단계의 유기 반응을 거쳐 최종 전구체인 1,3,5-트리브로모-2,4,6-트리에틸벤젠을 합성했습니다. 각 단계마다 NMR 분석을 통해 중간체의 구조를 확인했습니다.
실시예 1-6: 구리 아세테이트와 피리딘을 포함하는 수성 용액(상층)과 전구체를 녹인 디클로로메탄 용액(하층)의 계면에서 48시간 동안 C-C 호모 커플링 반응을 진행하여 HGY 필름을 합성했습니다.
특성 분석: 합성된 HGY 필름을 실리콘 기판에 전사한 후, SEM, AFM, TEM, XRD, XPS, 라만 분광법 등 다양한 분석 장비를 사용하여 구조적, 화학적, 물리적 특성을 종합적으로 평가했습니다.
HGY 합성을 성공적으로 확인했으며, 다양한 분석을 통해 그 특성을 규명했습니다. AFM 측정 결과, 합성된 HGY 필름은 약 5.3 nm의 두께를 가졌으며, 10개 층이 쌓였을 때의 두께는 3.6 nm로 측정되어 단일 층의 두께가 매우 얇음을 확인했습니다. 원소 분석(EDS) 결과, 재료가 95.64%의 탄소와 4.36%의 산소로 구성되어, 반응물에 있던 브롬(Br)이 성공적으로 제거되었음을 입증했습니다.
특성 | 측정값 |
|---|---|
적층된 HGY 두께 | 5.3 nm |
(200) 면의 d-spacing | 약 0.442 nm |
층간 간격 | 0.36 nm |
HGY 10개 층의 두께 | 3.6 nm |
원소 구성 (탄소) | 95.64% |
원소 구성 (산소) | 4.36% |
또한, 계산 시뮬레이션을 통해 예측된 전기적 특성은 HGY가 높은 전하 이동도를 갖는 반도체 재료임을 시사합니다. 아래 표는 특정 조건에서의 전기적 특성 계산값을 나타냅니다.
유기 반도체 소자: 유기 박막 트랜지스터(OTFT)의 활성층 또는 전하 수송층으로 사용하여 고성능 플렉서블 디스플레이 및 센서 구현이 가능합니다.
에너지 소자: 유기 태양전지(OPV)의 광활성층이나 정공/전자 수송층으로 적용하여 에너지 변환 효율을 높일 수 있습니다.
촉매 분야: 가시광 영역의 빛을 흡수하여 화학 반응을 촉진하는 광촉매로 활용하여, 친환경 에너지 생산 및 환경 정화 기술에 기여할 수 있습니다.
기술적 파급효과: 세계 최초로 새로운 탄소 동소체를 합성하는 원천 기술을 확보함으로써, 2차원 소재 분야의 기술적 우위를 선점하고 후속 연구를 촉진할 수 있습니다.
경제적 파급효과: 차세대 반도체, 디스플레이, 에너지 소자 시장에 적용 가능한 핵심 원천 소재를 국산화하여, 고부가가치 신산업을 창출하고 수입 의존도를 낮출 수 있습니다.
산업적 기여: 기존 실리콘 반도체의 한계를 뛰어넘는 유연하고 가벼운 전자 소자 개발을 가능하게 하여, 웨어러블 디바이스, IoT 센서 등 미래 첨단 산업의 성장을 견인할 것으로 기대됩니다.

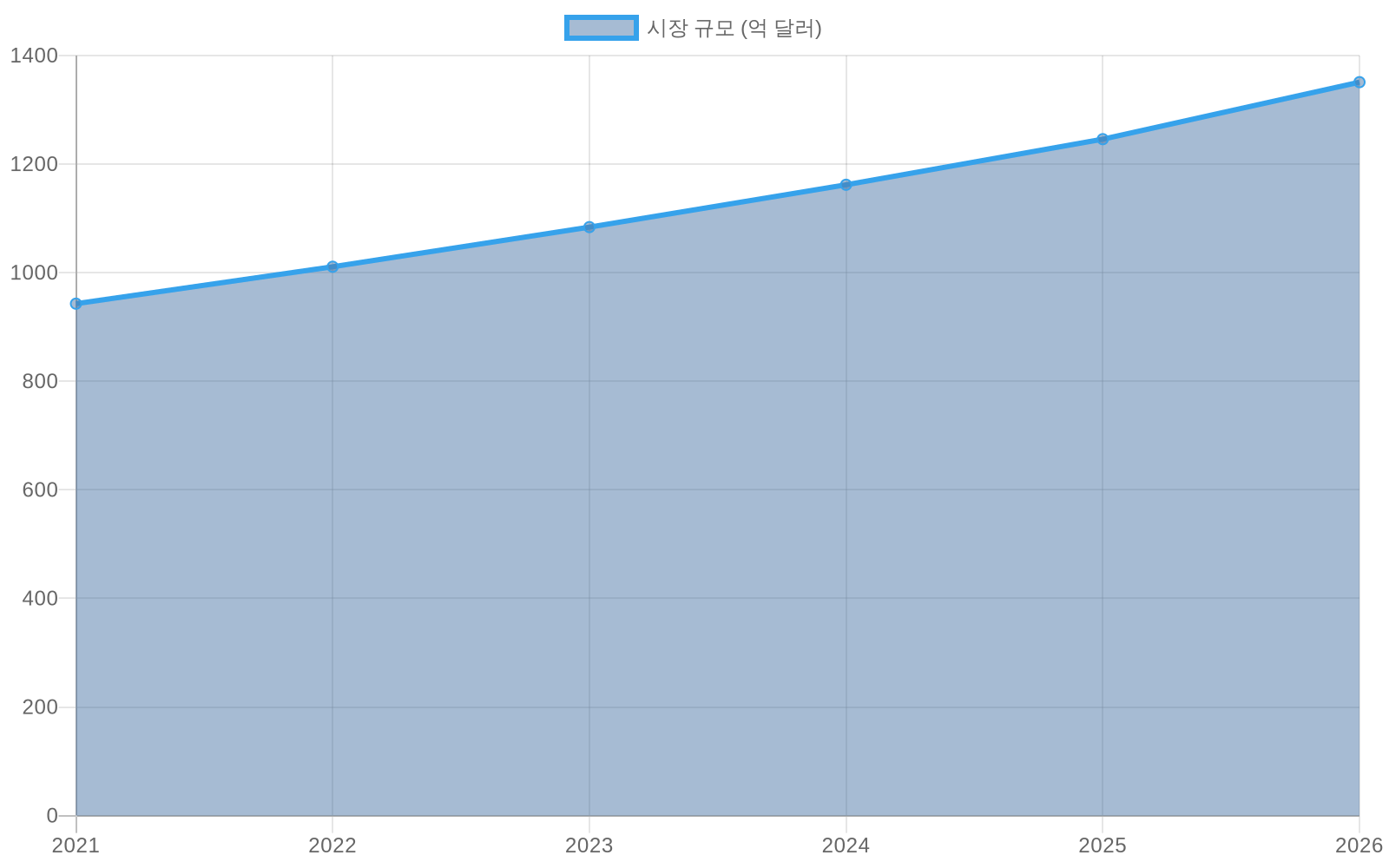

본 기술이 속한 2차원 신소재 및 관련 응용 시장은 높은 성장 잠재력을 가지고 있습니다. 특히 그래핀을 포함한 탄소계 나노 복합소재 시장은 다양한 산업에서 수요가 급증하고 있습니다. 세계 복합소재 시장은 2021년 943억 달러에서 2026년 1,351억 달러 규모로 연평균 7.21% 성장할 것으로 전망됩니다.(출처: FTI27(4)-05.pdf).

차세대 전자소자 시장: 2차원 소재를 포함하는 세계 차세대 전자소자 시장은 2020년 277억 달러 규모에 이르렀으며, 연평균 65.8%의 고속 성장세를 보이고 있습니다. (출처: kaeri.re.kr)
유기 태양전지 시장: 2015년 이후 급성장하여 연평균 64%의 성장률이 예측되며, 소규모 모바일 기기 및 건물 일체형 태양광(BIPV)을 중심으로 시장이 형성되고 있습니다. (출처: kaeri.re.kr)
그래핀 응용 시장: 그래핀 단일 시장은 2030년 6,000억 달러 규모에 이를 것으로 예측되며, 특히 투명전극(1,200억 달러) 및 이차전지(1,631억 달러) 분야에서 큰 시장을 형성할 전망입니다. (출처: outreach.kaist.ac.kr)
2차원 신소재 시장은 아직 대부분 연구개발(R&D) 단계에 있으며, 상용화 초기 단계에 진입하고 있습니다. 따라서 확고한 시장 지배력을 가진 기업은 아직 등장하지 않았습니다. 다수의 글로벌 화학 기업, 소재 기업, 그리고 대학 및 국책 연구소들이 원천 기술 확보와 양산 기술 개발을 위해 치열하게 경쟁하는 구도입니다. 한국은 일부 그래핀 양산 기술에서 경쟁력을 보이고 있으나, 전반적인 기술 수준은 미국 등 선도국 대비 추격하는 단계에 있습니다. 본 기술과 같은 독창적인 신소재 개발은 이러한 경쟁 환경에서 기술 우위를 확보하는 중요한 발판이 될 수 있습니다.
경량 고강도 소재 수요 증가: 자동차, 항공우주, 방위 산업 등에서 연비 효율 개선 및 성능 향상을 위해 기존 소재를 대체할 수 있는 가볍고 튼튼한 신소재에 대한 요구가 커지고 있습니다.
차세대 전자소자 시장 확대: 플렉서블 디스플레이, 웨어러블 기기, 투명 전극 등 유연성과 투명성을 요구하는 차세대 전자소자 시장이 본격적으로 개화하면서, 2차원 반도체 소재의 중요성이 부각되고 있습니다.
에너지 및 환경 이슈: 전기차용 이차전지 성능 향상, 고효율 태양전지 개발, 친환경 촉매 등 에너지 및 환경 문제 해결을 위한 핵심 소재로서 그래핀 기반 신소재의 역할이 기대됩니다.
전력 수요 급증: AI, 데이터센터, 반도체 공장 등의 확대로 전력 수요가 폭발적으로 증가함에 따라, 고효율 전력반도체 및 관련 소재 시장의 성장이 가속화되고 있습니다.
