발명의 배경과 필요성

기술의 배경과 문제점

산업 발전과 함께 다양한 산업 현장에서 배출되는 휘발성 유기화합물은 심각한 환경 문제를 유발하고 있습니다. 이를 해결하기 위해 이산화티타늄(TiO2)을 이용한 광촉매 기술이 주목받고 있으나, 기존 기술에는 여러 한계점이 존재합니다.

• 접착제(바인더) 문제: 이산화티타늄 분말을 기판에 고정하기 위해 사용하는 유기 바인더는 광촉매 반응에 의해 분해되어 제 역할을 하지 못합니다.

• 성능 저하 문제: 불소수지계 바인더는 분해 속도는 늦출 수 있으나, 산화로 인한 변색이 발생하여 성능이 저하됩니다.

• 결합력 한계: 기존 마이크로파 코팅 기술은 기판과의 결합력을 근본적으로 향상시키는 데 한계가 있었습니다.

기술의 필요성

이러한 기존 기술의 문제점을 해결하고, 더욱 안정적이고 효율적인 광촉매를 구현하기 위해 새로운 접근 방식이 필요합니다. 본 기술은 바인더 없이도 기판과 강력하게 결합하고, 광촉매 성능 자체를 극대화하는 혁신적인 방법을 제시합니다.

구현 방법

기술의 원리

본 기술의 핵심 원리는 이산화티타늄(TiO2)의 두 가지 결정상(아나타제, 루타일) 중 하나를 선택적으로 환원시켜, 기판과 공유결합을 형성하는 데 있습니다. 이 선택적 환원은 전자-정공 재결합을 억제하여 광촉매 효율을 높이는 동시에, 기판 표면의 수산화기(-OH)와 강력한 화학적 결합을 가능하게 합니다.

구체적인 구현 방법

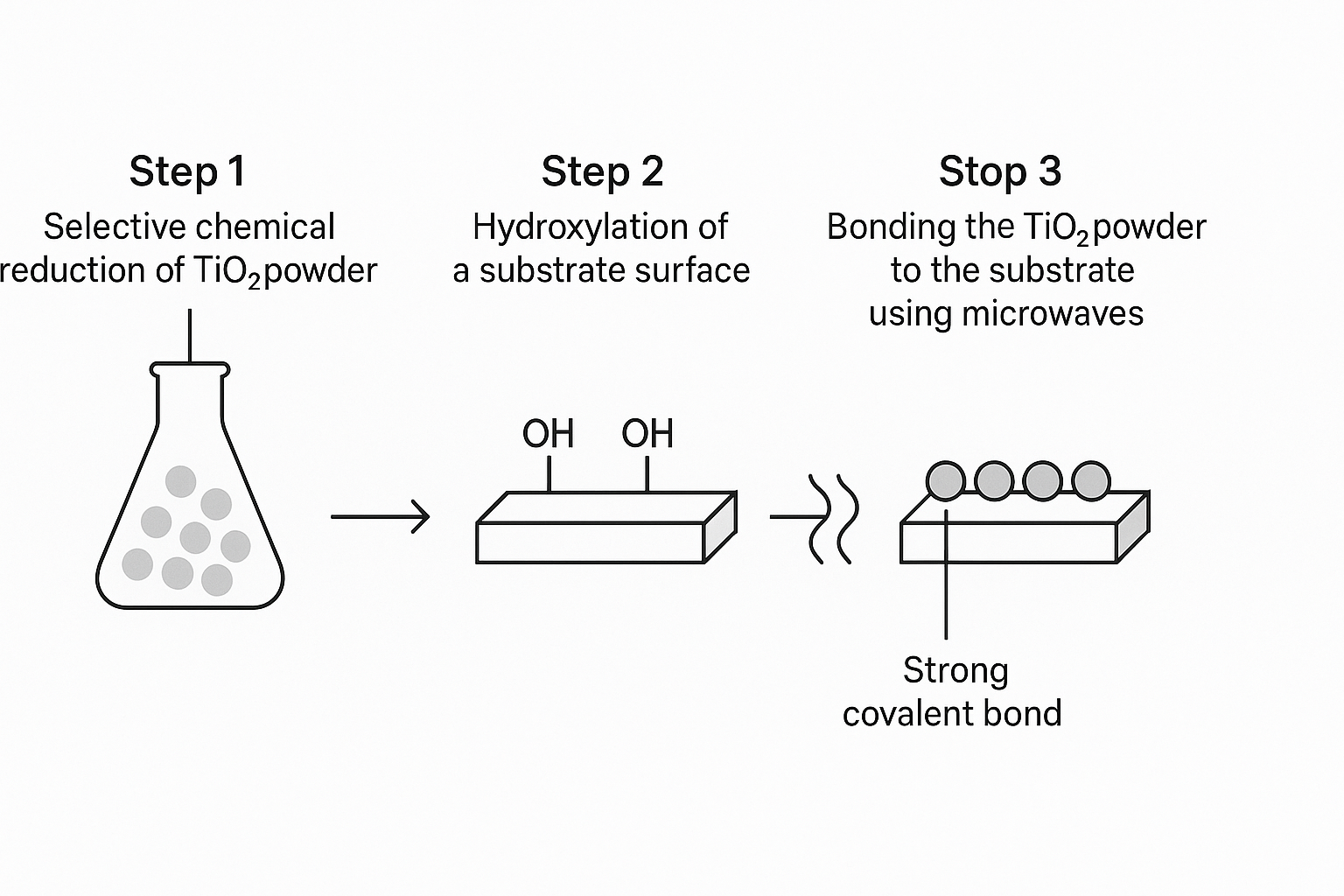

1. 선택적 환원 단계: 아나타제와 루타일 상을 모두 포함하는 이산화티타늄(P-25 등)을 환원제(예: Li-EDA, Na-EDA)와 혼합하여 두 상 중 하나만 선택적으로 환원시킵니다.

2. 기판 수산화 처리 단계: 유리, 실리콘 등의 기판 표면을 질산, 플라즈마 등으로 처리하여 수산화기(-OH)를 풍부하게 형성합니다.

3. 마이크로파 결합 단계: 선택적으로 환원된 이산화티타늄을 수산화 처리된 기판 위에 올리고 마이크로파를 조사합니다. 이를 통해 두 물질의 수산화기 사이에 탈수 축합 반응이 일어나 강력한 공유결합(Ti-O-Si)이 형성됩니다.

기술의 장점

• 강력한 결합력: 바인더 없이 공유결합을 통해 기판에 직접 코팅되므로, 극한 환경에서도 박리되지 않는 뛰어난 내구성을 자랑합니다.

• 우수한 광촉매 성능: 이산화티타늄의 선택적 환원을 통해 전자 재결합을 방지하여, 기존 기술 대비 월등히 우수한 광촉매 작용을 나타냅니다.

• 다양한 응용 가능성: 촉매, 탈취제, 소독제, 자정능력 코팅제 등 다양한 분야에 폭넓게 적용할 수 있습니다.

실험 및 결과

실험의 목적

본 발명에 따른 '선택적으로 환원된 이산화 티타늄 기재'의 우수성을 입증하기 위해, 기존 방식(P25)으로 제작된 기재와 물성, 접착력, 광분해 성능을 비교하는 실험을 수행하였습니다.

실험 방법 및 과정

1. 실시예 샘플(Li-P, Na-P) 제조: P-25 분말을 각각 Li-EDA, Na-EDA 용액과 반응시켜 선택적으로 환원된 이산화 티타늄(Li-P, Na-P)을 제조한 후, 수산화 처리된 이산화규소 기판에 마이크로파로 코팅합니다.

2. 비교예 샘플(P25) 제조: 환원 과정 없이 P-25 분말을 수산화 처리된 기판에 동일하게 마이크로파로 코팅합니다.

실험 결과

접착력 테스트 결과, 본 발명에 따른 실시예 샘플(Li-P, Na-P)이 비교예(P25)에 비해 월등히 우수한 접착력을 보였습니다.

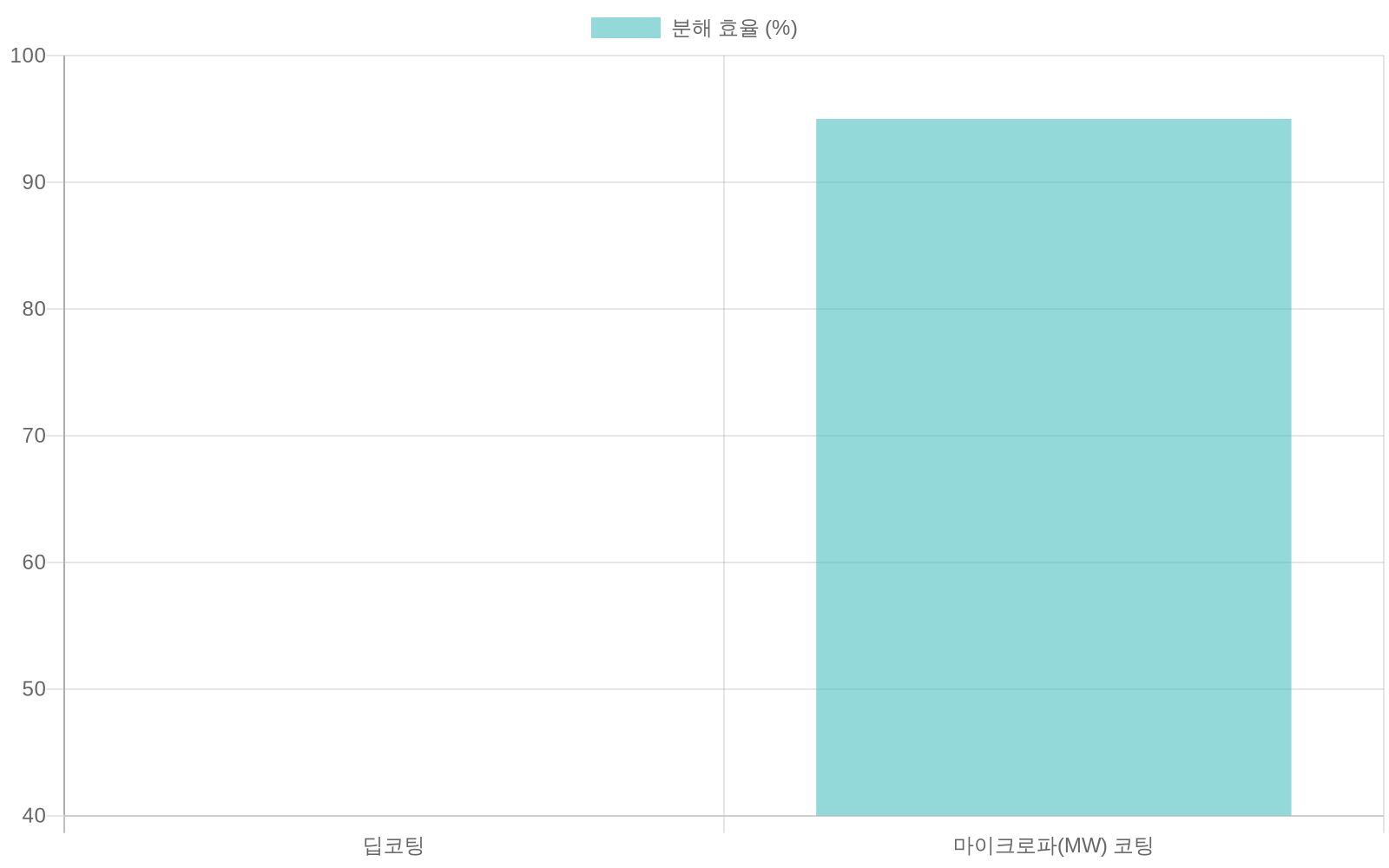

또한, 아세트알데히드 가스 분해 실험을 통해 광촉매 활성을 평가한 결과, 마이크로파 코팅 방식이 일반적인 딥코팅 방식보다 훨씬 뛰어난 유해가스 분해 특성을 나타냈습니다.

활용 방안 및 기대효과

활용 방안

• 환경 정화: 수소에너지 생산, 휘발성 유기화합물 분해, 미세먼지 제거용 고효율 광촉매

• 생활/의료: 식품 산업 또는 병원 시스템의 멸균/항균 코팅, 탈취제, 소독제

• 건축/건설: 유해물질에 대한 자정 능력을 갖는 건물 외장재, 유리 코팅제

기대효과

• 기존 광촉매 코팅 기술의 내구성 및 성능 한계를 극복하여 시장 경쟁력을 확보할 수 있습니다.

• 간단한 마이크로파 공정을 통해 대량 생산이 가능하여, 다양한 산업 분야에 저비용-고효율 솔루션을 제공할 수 있습니다.

• 환경, 에너지, 보건 등 사회적 문제 해결에 기여하며 새로운 시장을 창출할 것으로 기대됩니다.

시장 동향

시장 규모 및 성장 전망

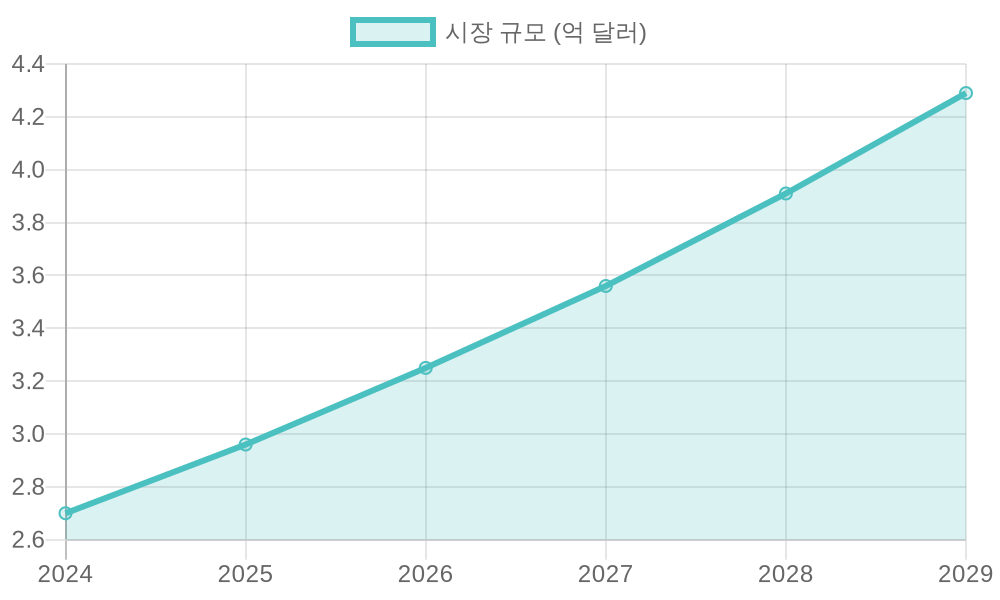

전 세계 광촉매 시장은 2024년 27억 달러에서 2029년 42.9억 달러 규모로 성장할 전망이며, 연평균 성장률(CAGR)은 9.68%에 이를 것으로 예측됩니다.(출처) 특히, 공기 정화, 수처리, 자가 세정 표면 등 환경 및 지속가능 기술에 대한 관심 증대가 시장 성장을 견인하고 있습니다.

주요 플레이어 및 경쟁 환경

현재 광촉매 시장은 특정 국가와 기술적 이슈를 중심으로 경쟁 구도가 형성되어 있습니다.

산업 동인 및 기회 요인

1. 환경 규제 강화: 실내 공기 오염 규제 정책으로 인해 이산화티타늄 기반 공기 정화 시스템 채택이 35% 증가하는 등 각국의 환경 규제가 시장 성장의 주요 동력으로 작용하고 있습니다. (출처)

2. 적용 산업 다각화: 건설 산업(자가 세정 유리 등), 자동차 산업(실내 코팅 등)에서의 채택이 증가하고 있으며, 공기청정기, 정수기 등 소비재로의 적용이 확대되며 새로운 수요를 창출하고 있습니다. (출처)

3. 신재생에너지 분야 연계: 태양광을 이용한 수소 생산을 위한 광촉매 기술 활용이 50% 이상 증가하는 등, 청정 에너지 생산 기술과의 연계는 미래 성장 잠재력을 높이는 중요한 기회 요인입니다. (출처)
