발명의 배경과 필요성

기술의 배경과 문제점

• 기존의 중이온 가속관 성능 시험은 수직형 개별 저온 유지장치를 이용한 수동 방식으로 진행되었습니다.

• 시험 장비를 설치하고 준비하는 데 많은 시간이 소요되었습니다.

• 한 번에 하나의 가속관만 시험할 수 있어 대량 시험을 수행하기 어려웠습니다.

• 모든 과정이 수동으로 이루어져 인건비 부담이 컸습니다.

기술의 필요성

• 한 번에 다수의 가속관을 동시에 시험하여 대량 성능 검사가 가능한 새로운 장치가 필요합니다.

• 가속관의 장착 및 분해를 용이하게 하여 시험 준비 시간을 단축하고 시험 효율성을 극대화할 필요가 있습니다.

구현 방법

기술의 원리

• 본 발명은 크게 저온 유지모듈(cryomodule)과 진공 시스템으로 구성됩니다.

• 저온 유지모듈은 내부에 복수의 중이온 가속관을 장착하고 액체 헬륨을 공급하여 극저온 상태에서 성능을 테스트하는 핵심 장치입니다.

• 진공 시스템은 가속관 내부와 저온 유지모듈 외부를 진공 상태로 만들어 중이온 빔의 가속을 원활하게 합니다.

구체적인 구현 방법

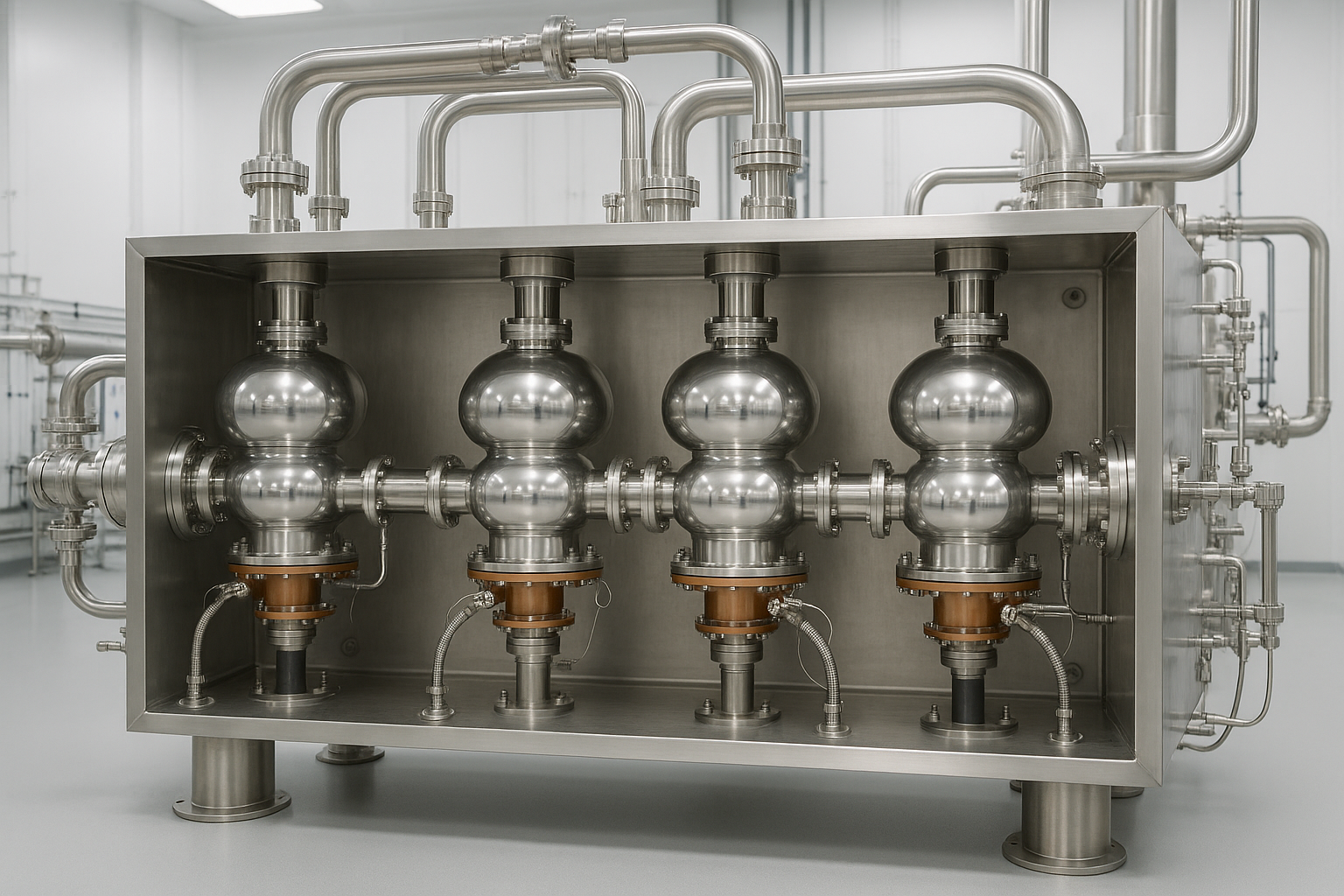

1. 저온 유지모듈은 중이온 가속관, 헬륨 파이프 라인, 고주파 커플러, 빔 파이프, 그리고 이 모든 것을 담는 보호 용기(베셀)로 구성됩니다.

2. 복수의 중이온 가속관은 베셀 내부에 수직 또는 수평으로 일정 간격을 두고 배치되며, 각각 개별적으로 분해 및 조립이 가능합니다.

3. 추가적으로 냉매 순환 라인, 외부 전자파 차폐 수단, 가속관 정렬장치 등을 포함하여 시험의 정확도와 안정성을 높일 수 있습니다.

기술의 장점

• 대량 성능 검사 가능: 복수의 가속관을 동시에 시험하여 검사 효율을 극대화합니다.

• 편리한 유지보수: 각 가속관이 개별적으로 분해 및 조립 가능하여 장착 및 분해가 용이합니다.

• 비용 및 시간 절감: 설치에 따른 인건비를 절약하고, 시험 준비 시간을 단축하여 전체적인 비용을 줄입니다.

실험 및 결과

실험의 목적

본 발명에 따른 '중이온 가속관의 극저온 성능 시험장치'가 기존의 수동·개별 시험 방식에 비해 시간, 비용, 효율성 측면에서 얼마나 우수한지를 정량적으로 비교하고 검증하는 것을 목적으로 합니다.

실험 방법 및 과정

1. 본 발명의 시험장치에 복수의 중이온 가속관을 장착합니다.

2. 저온 유지모듈과 진공 시스템을 가동하여 시험 환경을 조성합니다.

3. 모든 가속관에 동시에 액체 헬륨과 테스트용 고주파를 인가하여 성능 시험을 진행합니다.

4. 전체 과정에 소요된 시간, 인력 및 처리량을 측정하여 기존 방식의 데이터와 비교 분석합니다.

실험 결과

실험 결과, 본 발명을 적용한 시험 방식은 셋업 시간, 인건비, 시험 처리량 등 모든 면에서 기존 방식 대비 뛰어난 효율성을 보였습니다.

활용 방안 및 기대효과

활용 방안

• 중이온 가속관 양산 공정에서의 신속하고 정확한 품질 관리

• 대형 가속기 시설 구축 및 유지보수 시 핵심 장비로 활용

• 암 치료, 신소재 개발, 반도체 등 가속기 기술을 필요로 하는 첨단 산업 분야에 적용

기대효과

• 가속기 구축 및 운영에 필요한 시간과 비용을 획기적으로 절감합니다.

• 가속기 핵심 부품의 국산화 및 기술 경쟁력 강화에 기여합니다.

• 시험 효율성 및 신뢰도 향상을 통해 가속기 기반 산업의 발전을 촉진합니다.

시장 동향

시장 규모 및 성장 전망

가속기 기술은 기초과학을 넘어 다양한 첨단 산업으로 활용이 확대되고 있습니다. 글로벌 방사선 치료 시장은 2019년 68억 5,194만 달러에서 연평균 4.55% 성장하여 2024년에는 85억 6,105만 달러 규모에 이를 것으로 전망됩니다.

• 의료용 방사성동위원소 시장은 전체 시장의 80%를 차지하며, 2022년 약 82억 달러 규모로 추정됩니다.

• 국내 방사선 치료 환자 수 역시 연평균 4.1% 증가하는 등 관련 시장이 꾸준히 성장하고 있습니다.

주요 플레이어 및 경쟁 환경

현재 국내 방사선 진료 장치 분야는 생산 기업이 전무하여 전량 해외 수입에 의존하고 있는 실정입니다. 특히 치료용 하전입자 가속장치는 가장 높은 수입 비중을 차지하는 품목으로, 핵심 장비의 국산화가 시급한 과제입니다.

산업 동인 및 기회 요인

1. 활용 분야의 확장: 반도체, 신약 개발, 암 치료, 신소재 등 첨단 산업 전반으로 가속기 기술의 영향력이 커지고 있습니다.

2. 초전도 가속기로의 전환: 가속기 분야의 세계적인 기술 트렌드가 초전도 선형 가속기로 전환됨에 따라, 초전도 가속 튜브와 같은 핵심 부품의 중요성이 부각되고 있습니다.

3. 부품 국산화의 잠재력: 고부가가치 핵심 부품의 국산화는 막대한 수입 대체 효과와 함께 새로운 전략 시장을 창출할 수 있는 기회 요인입니다.

출처: 과학기술 인프라 대형가속기 구축·운영 사업 분석, UNIST
