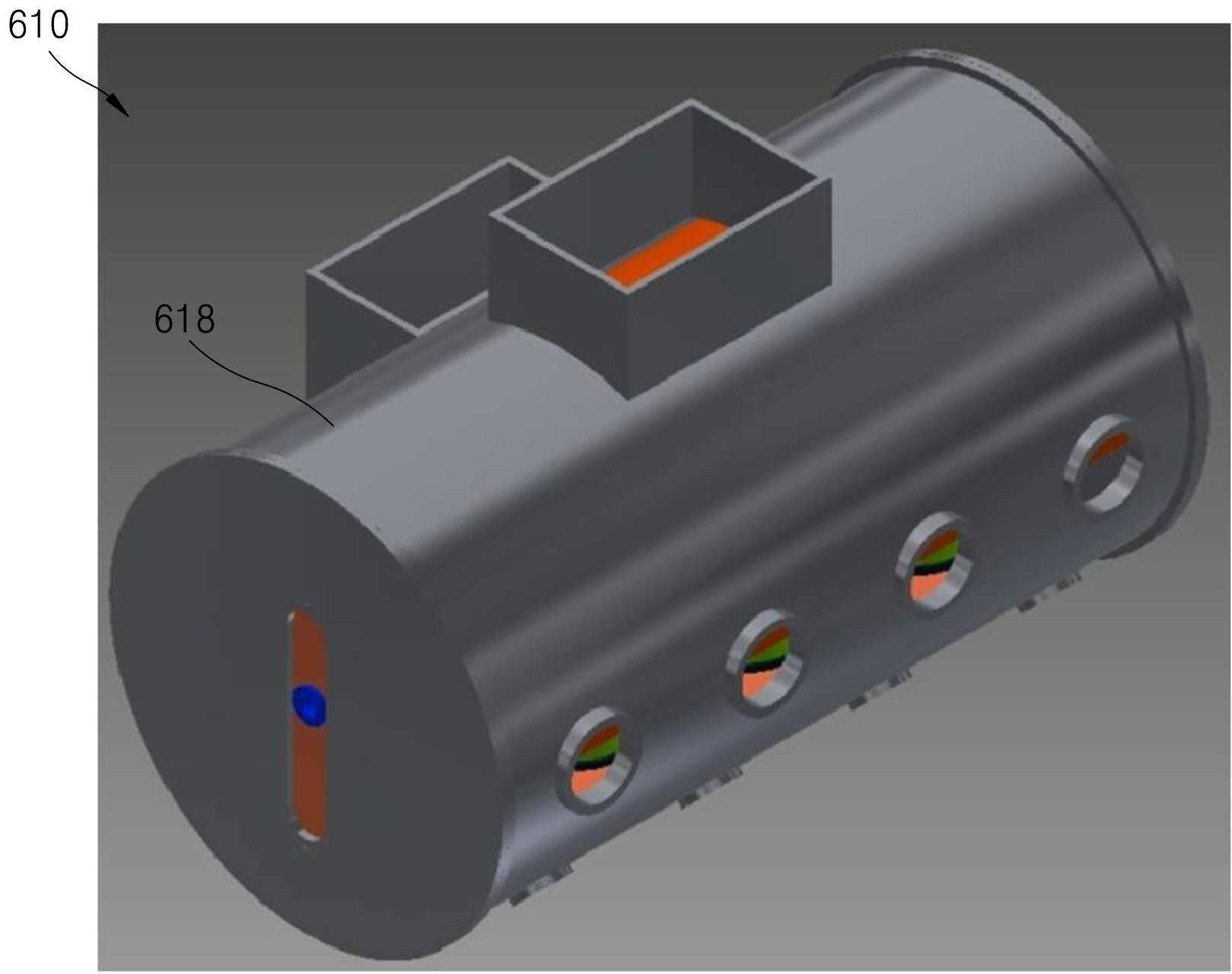

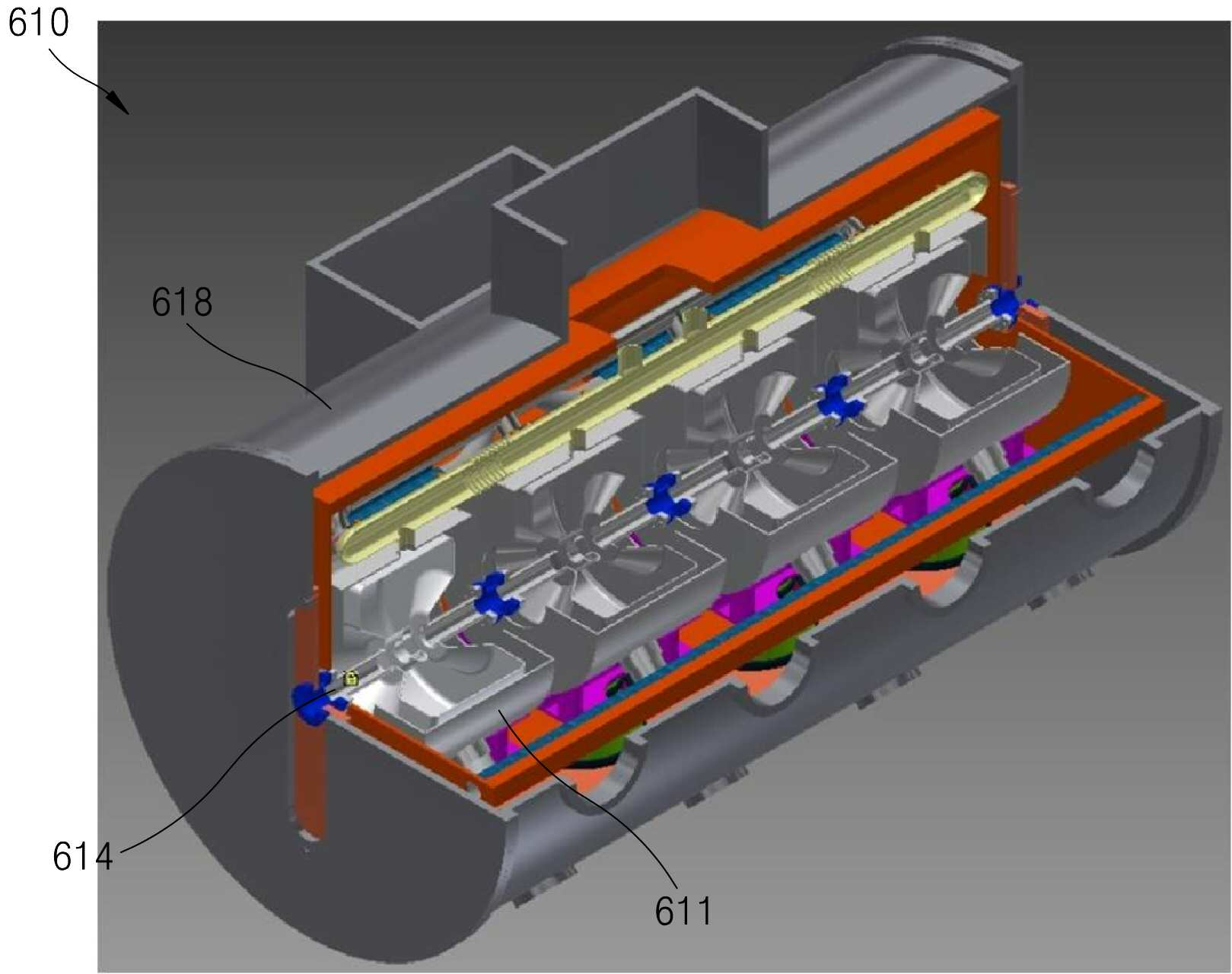

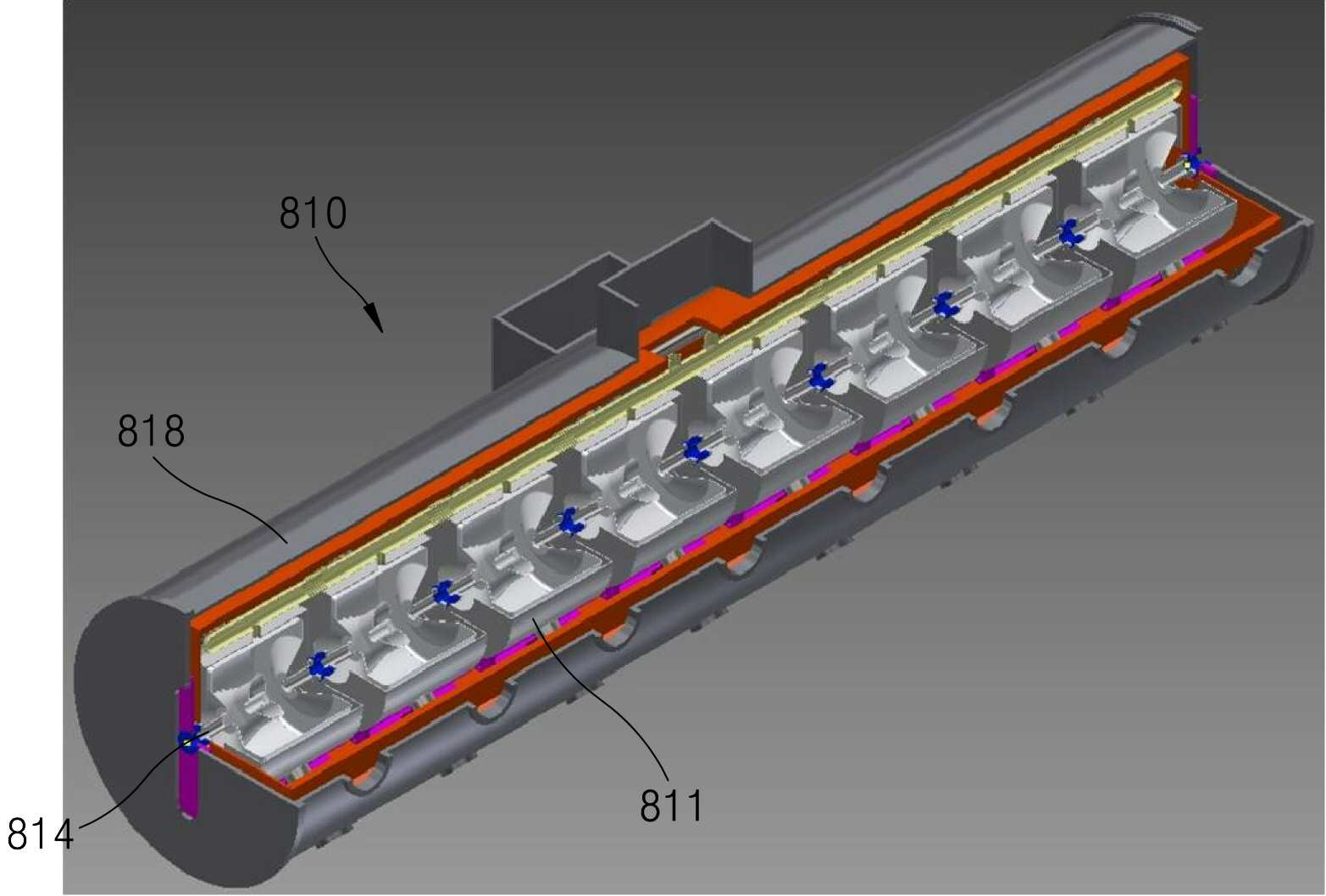

[특허 요약] 본 발명은 중이온 가속관의 극저온 성능 시험장치에 관한 것이다. 본 발명에 따른 중이온 가속관의 극저온 성능 시험장치는, 복수의 중이온 가속관(캐비티)을 가지며, 그 복수의 중이온 가속관(캐비티)에 액체 헬륨을 공급받아 중이온 가속관(캐비티)의 성능을 테스트하기 위한 저온 유지모듈(cryomodule); 및 복수의 중이온 가속관(캐비티)에서의 중이온 빔의 가속을 촉진하기 위해 복수의 중이온 가속관(캐비티)을 진공(vacuum) 상태로 만들어주는 진공 시스템을 포함하고, 저온 유지모듈은, 외부로부터 액체 헬륨을 공급받아 중이온 가속관으로서의 성능 테스트를 하기위한 복수의 중이온 가속관(캐비티); 복수의 중이온 가속관(캐비티)에 액체 헬륨(He)을 공급하는 헬륨 파이프 라인; 복수의 중이온 가속관(캐비티)에 테스트용 고주파를 인가해주는 고주파 커플러; 복수의 중이온 가속관(캐비티)의 각 몸체 내부를 연속으로 관통하여 설치되며, 중이온 빔의 통과를 위한 빔 파이프; 및 복수의 중이온 가속관(캐비티) 및 복수의 중이온 가속관(캐비티)에 설치된 배관 설비를 그 내부에 안치하여 외부의 환경으로부터 내부를 보호하는 베셀(vessel)을 포함한다. 이와 같은 본 발명에 의하면, 극저온 유지모듈을 이루는 가속관(캐비티)이 복수로 마련됨으로써, 한꺼번에 대량 성능검사가 가능하다.

등록번호

20150122833

출원번호

1020140048587

출원인

기초과학연구원

키워드

cavities, heavy ion, tubes, heavy, ion acceleration
