발명의 배경과 필요성

기술의 배경과 문제점

• 중이온 가속기의 핵심 부품인 가속관은 초전도체 물질인 고순도 나이오븀(Nb)으로 제작됩니다.

• 가속관을 만드는 유압 성형 공정 중 나이오븀 표면에 물리적 결함이 발생하여 성능이 저하됩니다.

• 기존에는 이러한 결함을 제거하기 위해 불산(HF), 질산(HNO3) 등 비점이 낮고 인체에 매우 유해한 강산을 사용했습니다.

• 강산 사용은 증기 발생으로 인한 폭발 위험, 작업자 안전 문제(피부 괴사, 실명, 호흡기 손상 등), 심각한 환경 오염을 야기합니다.

기술의 필요성

• 유해화학물질에 대한 안전 관리 법규가 강화되면서 위험한 불산의 사용 규제가 엄격해지고 있습니다.

• 기존의 위험한 식각 방식을 고수할 경우, 중이온 가속기 기술 발전과 산업 경쟁력 확보에 큰 걸림돌이 될 수 있습니다.

• 따라서 작업자의 안전을 보장하고 환경을 보호하며, 경제성까지 갖춘 새로운 친환경 나이오븀 식각 기술의 개발이 시급한 과제입니다.

구현 방법

기술의 원리

• 기존의 위험한 강산 대신 인체와 환경에 무해한 유순한(Mild) 혼합산 조성물을 사용하는 것이 핵심 원리입니다.

• 1단계 (산화): 산화제(예: 크롬산무수물)가 나이오븀 금속 표면을 산화나이오븀으로 변화시킵니다.

• 2단계 (용해): 불소계 물질(예: 불화나트륨)이 산화나이오븀과 반응하여 용해성 물질인 불화나이오븀으로 만들어 제거합니다.

• 3단계 (활성도 향상): 추가적인 산(Acid)(예: 황산)이 전체 식각 반응의 활성도를 높여 효율을 극대화합니다.

구체적인 구현 방법

1. 혼합산 조성물 준비: 산화제(크롬산무수물 등), 불소계 물질(불화나트륨 등), 활성도 향상용 산(인산, 황산 등)을 정해진 비율로 혼합합니다.

2. 식각 공정: 준비된 혼합산 조성물을 이용하여 20 ~ 80℃ 온도 조건에서 화학적 식각 또는 전해연마 방법으로 물리적 결함을 제거합니다.

3. 최적 식각 조건: 식각 두께는 25 ~ 350㎛(권장 120 ~ 200㎛), 식각 속도는 0.25 ~ 1.85 ㎛/분, 침적 시간은 10 ~ 150분 범위 내에서 조절하는 것이 바람직합니다.

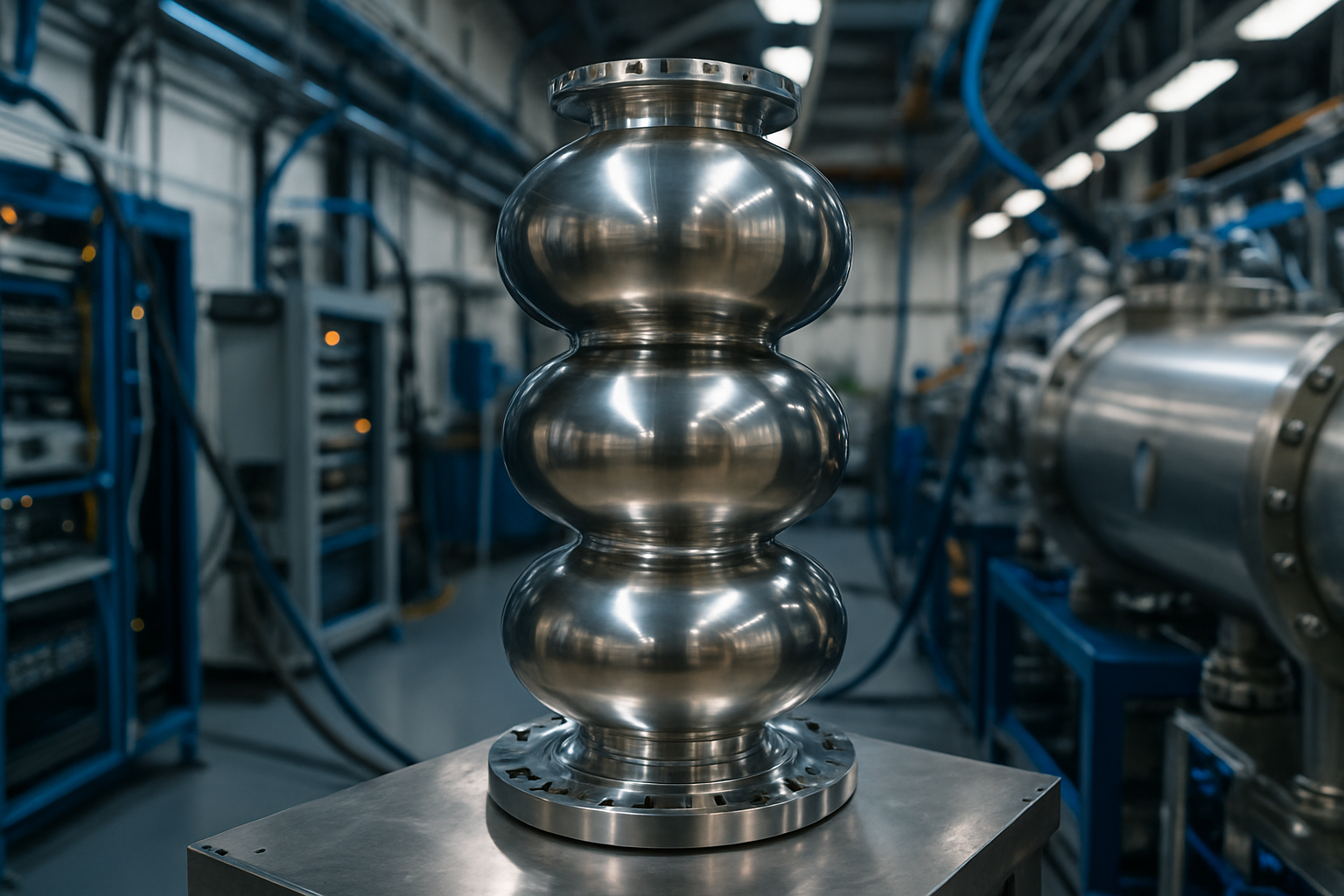

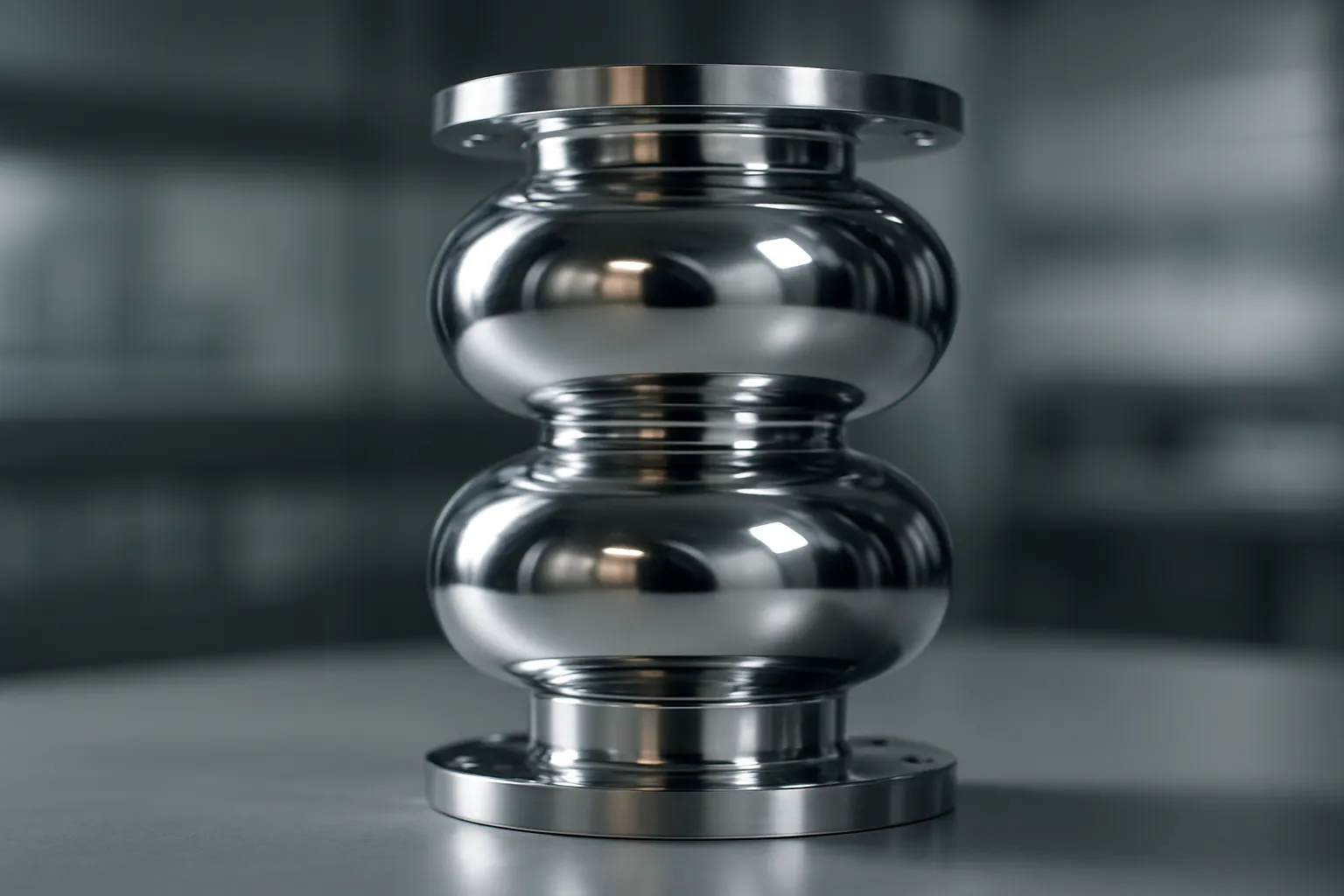

중이온 가속관(Cavity) 형상

기술의 장점

• 안전성 확보: 비점이 높은 물질을 사용하여 휘발성 유해 가스 발생을 최소화하고, 폭발 위험 없이 안전한 작업이 가능합니다.

• 환경 친화적: 인체와 환경에 유해한 불산, 질산 등의 사용을 배제하거나 최소화하여 친환경적인 공정 구축이 가능합니다.

• 우수한 성능 구현: 실험 결과, 본 기술 적용 시 가속관의 핵심 성능 지표인 품질인자값(Q)과 가속자기장(Eacc)이 크게 향상되어 가속기 성능을 극대화할 수 있습니다.

• 경제성 및 효율성: 고가의 내부식성 특수 장비 없이 일반 설비로 공정이 가능하여 비용을 절감할 수 있습니다.

• 광범위한 적용성: 중이온 가속관 외에도 나이오븀 소재가 사용되는 다양한 산업 분야의 식각 공정에 폭넓게 적용할 수 있습니다.

실험 및 결과

실험의 목적

본 실험은 발명에 따른 유순한 혼합산 조성물을 이용한 식각 방법이 실제로 중이온 가속관의 표면 결함을 효과적으로 제거하고, 결과적으로 가속관의 핵심 성능을 향상시키는지 확인하는 것을 목적으로 합니다. 또한, 식각 처리를 하지 않은 대조군과 비교하여 그 효과를 정량적으로 검증하고자 합니다.

실험 방법 및 과정

1. 시편 준비: 3mm 두께의 나이오븀 금속판을 1x1cm 크기로 가공하여 에칭 시료를 준비합니다.

2. 식각액 제조: 산화제(크롬산무수물 100g), 불화물(불화나트륨 150g), 산(황산 120g)을 증류수 100ml에 용해하여 유순한 혼합산 조성물을 제조합니다.

3. 식각 공정: 제조된 25℃의 혼합산에 나이오븀 시편을 1시간 동안 침적하여 식각합니다.

4. 성능 평가: 실제 가속관에 동일한 원리의 식각 공정을 적용한 후, RF cold test를 수행하여 가속관의 성능 지표인 품질인자값(Q)과 가속자기장(Eacc)을 측정합니다.

실험 결과

실험 결과, 본 발명의 식각 방법을 적용한 경우(실험예 1)는 식각을 하지 않은 경우(실험예 2)에 비해 품질인자값(Q)과 가속자기장(Eacc) 수치가 월등히 향상되었습니다. 이는 본 기술이 나이오븀 가속관의 표면 결함을 효과적으로 제거하고, 초전도 성능을 크게 개선하여 중이온 가속기의 가속관으로 충분히 활용 가능함을 입증합니다.

활용 방안 및 기대효과

활용 방안

• 중이온 가속기(예: RAON)의 초전도 가속관 제작 및 유지보수

• 의료용 입자 가속기(양성자, 중입자 암 치료기)의 핵심 부품 제작

• 반도체, 디스플레이 등 나이오븀 소재를 사용하는 첨단 산업의 정밀 식각 공정

• 나이오븀 합금 소재의 표면 처리 및 결함 제거가 필요한 다양한 산업 분야

기대효과

• 기술적 효과: 초전도 가속관의 성능 및 내구성 향상을 통한 가속기 운용 안정성 증대

• 경제적 효과: 고가의 수입산 특수 설비 및 위험 공정 대체로 인한 비용 절감, 국산화를 통한 수입 대체 효과

• 안전/환경적 효과: 유해화학물질 취급에 따른 안전사고를 원천적으로 예방하고, 친환경 공정 구축을 통한 ESG 경영 기여

• 산업적 파급효과: 기초과학 연구, 첨단 의료, 반도체 등 관련 산업의 기술 경쟁력 강화에 기여

시장 동향

시장 규모 및 성장 전망

본 기술이 적용되는 중이온 가속기 시장은 방사선 치료기기 시장과 밀접한 관련이 있습니다. 세계 방사선 치료기기 시장은 2015년 기준 55.7억 달러 규모를 형성했으며, 연평균 6.0%의 성장률을 보이고 있습니다.

• 국내 방사선 치료기기 시장: 2015년 기준 약 272억 원 규모로 추산됩니다.

• 관련 인프라 시장인 국내 의료용 침상 시장은 2012년 444억 원에서 2017년 777억 원으로 연평균 11.80%의 높은 성장률을 기록하며, 관련 의료 시장의 성장 잠재력을 보여줍니다. (출처: 한국원자력연구원)

주요 플레이어 및 경쟁 환경

• 현재 관련 시장은 소수의 글로벌 대기업들이 원천 기술과 우수 제품을 바탕으로 독점적인 시장 구조를 형성하고 있습니다.

• 국내 시장은 핵심 부품 및 장비를 대부분 수입에 의존하고 있어 기술 국산화가 시급한 상황입니다.

• 해외에서는 중입자 치료, 붕소중성자 포획치료(BNCT) 등 획기적인 첨단 치료법 연구가 활발히 진행되고 있어, 고성능 가속관 기술의 중요성이 더욱 부각되고 있습니다. (출처: 한국원자력연구원)

산업 동인 및 기회 요인

1. 암 치료 수요 증가: 고령화 사회 진입과 식습관 변화로 암 발병률이 증가함에 따라, 정밀하고 부작용이 적은 방사선 치료(중입자 치료 등)에 대한 수요가 지속적으로 커지고 있습니다.

2. 기초과학 연구 투자 확대: 한국형 중이온가속기 '라온(RAON)'과 같은 대형 국책 연구개발 사업은 관련 기술 및 부품 시장의 성장을 직접적으로 견인합니다.

3. 기술적 우위 및 시장 진입 기회: 본 기술은 기존의 위험하고 비싼 공정을 대체할 수 있는 안전하고 경제적인 대안을 제시하므로, 시장 진입이 용이하고 기술 수출의 기회가 열려 있습니다. (출처: 한국원자력연구원)
