새로운 표면 전자상태가 형성된 위상 부도체 및 이의 제조방법

발명의 배경과 필요성

기술의 배경과 문제점

• 위상 부도체(Topological Insulators)는 특이한 표면 전자 채널을 가진 신소재이지만, 표면 및 벌크 결함과 같은 물질적 문제와 제어의 어려움으로 인해 상용화에 한계가 있었습니다.

• 기존의 표면 상태 제어 방식인 '도핑'은 위상학적 특성을 파괴하거나 원치 않는 전자 산란을 유발하는 단점이 있었습니다.

• 표면을 다른 원자로 덮거나 초박막으로 씌우는 방법도 제시되었으나, 실질적으로 표면의 전자 상태를 의미 있게 변화시킨 위상 부도체는 전무한 실정이었습니다.

기술의 필요성

• 위상 부도체 고유의 위상학적 특징은 그대로 보존하면서, 표면의 전자 상태를 효과적으로 제어하고 원하는 특성으로 변화시킬 수 있는 새로운 기술이 필요합니다.

• 이를 통해 스핀트로닉스, 양자 컴퓨팅 등 미래 첨단 기술에 직접 활용 가능한 새로운 스핀 및 전자 채널을 인위적으로 형성하고 조정할 필요성이 대두되었습니다.

구현 방법

기술의 원리

• 본 발명은 3차원 위상 부도체(3D topological insulator) 위에 단분자 금속층을 형성시키는 것을 핵심 원리로 합니다.

• 이 단분자 금속층은 기존 위상 부도체와 강하게 결합하여, 원래의 표면 상태를 완전히 새로운 나선형 스핀 전자상태(helical Dirac electronic state)로 변화시킵니다.

• 이를 통해 위상 부도체의 고유 특성은 유지하면서, 분산 및 스핀 방향이 다른 새로운 전자 채널을 만들어 냅니다.

구체적인 구현 방법

1. 1단계 (합금 제조): 텔루륨(Te), 셀레늄(Se) 중 1종 이상과 비스무스(Bi)를 혼합하여 800 ~ 1100℃로 가열 후, 550 ~ 650℃로 서서히 냉각시켜 단결정 합금을 제조합니다.

2. 2단계 (표면 처리): 제조된 단결정 합금의 표면을 초고진공(1×10⁻¹¹ ~ 5×10⁻¹⁰ Torr) 하에서 벽개(cleaving)하여 오염 없는 깨끗한 표면을 확보합니다.

3. 3단계 (금속층 형성): 초고진공 상태에서 비스무스(Bi) 또는 안티모니(Sb)를 증발시켜 분자선 에피택시(MBE) 방식으로 단분자 금속층을 성장시킵니다.

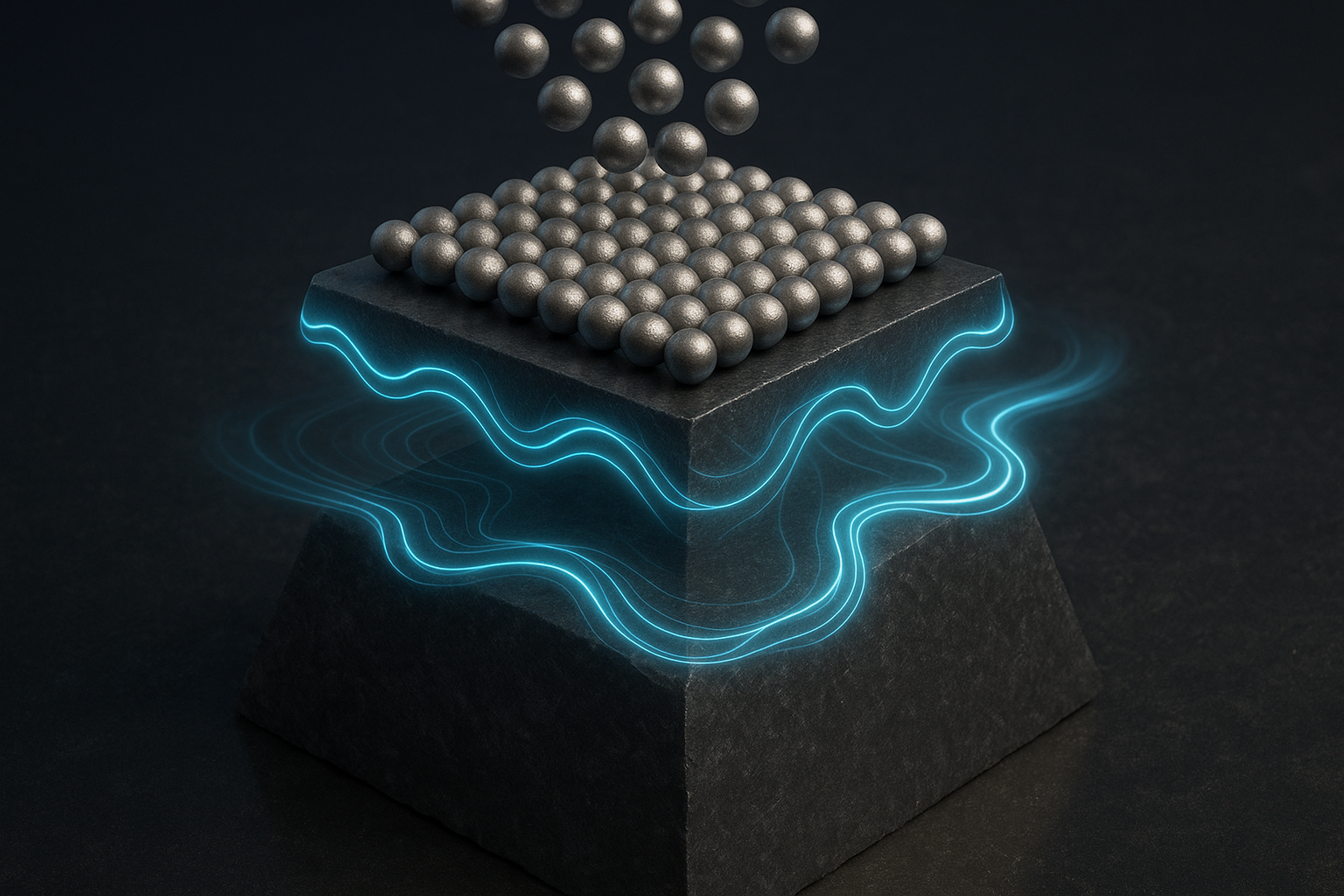

▲ 위상 부도체 위에 단분자 금속층을 증착하여 새로운 표면 전자 상태를 형성하는 과정의 모식도

기술의 장점

• 위상학적 특성 보존: 기존 위상 부도체의 고유한 특성을 파괴하지 않고 그대로 유지합니다.

• 새로운 전자상태 형성: 기존에 없던 새로운 나선형 스핀 전자상태를 표면에 형성하여 전자 채널을 자유롭게 조정할 수 있습니다.

• 강한 결합 및 안정성: 단분자 금속층이 위상 부도체 상부에 강하게 결합하여 안정적인 구조를 형성합니다.

• 선택적 제어 가능: 특정 금속(Bi, Sb)을 사용할 때만 새로운 위상 표면 상태가 형성되어, 물질 선택을 통해 전자 구조를 제어할 수 있습니다.

실험 및 결과

실험 방법 및 과정

본 발명은 새로운 표면 전자상태의 형성을 검증하기 위해 다음과 같은 실험을 수행했습니다.

1. 실시예 1: Bi, Te, Se 분말을 혼합하여 Bi2Te2Se 3차원 위상 부도체를 제조하고, 초고진공에서 표면을 벽개한 후 Bi 또는 Sb 단층을 성장시켰습니다.

2. 실시예 2: Bi 및 Se 분말로 Bi2Se3를 제조한 것을 제외하고는 실시예 1과 동일한 방법으로 위상 부도체를 제조했습니다.

3. 실시예 3: Bi 및 Te 분말로 Bi2Te3를 제조한 것을 제외하고는 실시예 1과 동일한 방법으로 위상 부도체를 제조했습니다.

4. 결과 분석: 각도분해 광전자 분광법(ARPES), 스핀 및 각도 분해 광전자 분광법(SARPES), 주사 터널링 현미경(STM) 등을 사용하여 전자 구조 및 표면 상태 변화를 분석했습니다.

실험 결과

다양한 3차원 위상 부도체와 단분자 금속층 조합에 따른 실험 결과, 특정 조합에서만 위상학적으로 보호되는 새로운 표면 상태가 성공적으로 형성됨을 확인했습니다.

실험 결과, Bi 또는 Sb 단분자 금속층을 성장시켰을 때 기존 위상 부도체의 표면 상태가 사라지고 새로운 위상 표면 상태가 형성되는 것을 확인했습니다. 반면, 일반 부도체(In2Se3)나 다른 금속(Ge)을 사용한 경우에는 이러한 현상이 관찰되지 않았습니다.

활용 방안 및 기대효과

활용 방안

• 스핀 제어 기술: 위상 부도체를 이용한 '스핀 전자원' 등 미래 유망 기술 개발에 활용할 수 있습니다.

• 차세대 메모리 소자: MRAM, STT-MRAM과 같은 초저전력, 고집적, 비휘발성 메모리 소자의 기반 기술로 응용할 수 있습니다.

• 고주파 통신 소자: 휴대폰, 위성방송 등 무선 통신 및 군사용 장비의 고주파 신호 검출기에 응용할 수 있습니다.

• 양자 컴퓨팅: 위상학적으로 보호되는 특성을 활용하여 오류에 강한(fault-tolerant) 양자 컴퓨터 개발에 기여할 수 있습니다.

기대효과

• 본 기술을 통해 위상 부도체의 표면 전자 상태를 자유롭게 교체하거나 전환할 수 있습니다.

• 이를 통해 위상학적으로 보호된 스핀 및 전자 채널을 새롭게 형성하고 조정할 수 있어, 차세대 스핀트로닉스 및 양자 정보 소자 개발의 핵심 기술로 활용될 수 있습니다.

시장 동향

시장 규모 및 성장 전망

위상 부도체 기술 자체에 대한 직접적인 시장 데이터는 아직 집계되지 않았으나, 기술이 적용될 수 있는 관련 첨단 기술 분야는 빠른 성장을 보이고 있습니다.

MarketsandMarkets의 전망에 따르면, 양자 컴퓨팅용 광자 집적회로를 기준으로 하는 양자 통신소자 시장은 2017년 54만 달러에서 2022년 4,294만 달러 규모로 성장하여 연평균 139.6%의 폭발적인 성장률을 기록할 것으로 예상됩니다. (출처: 2017년 ETRI 보고서)

• 인공지능 반도체 시장: 2021년 52.4억 달러 규모로 연평균 54.3% 고성장 전망.

• 양자암호통신시스템 시장: 2020년 12억 7,000만 달러 규모로 연평균 6.0% 성장 전망.

• 스핀트로닉스 관련 시장: 2016년 기준 약 40조 원 규모로 추정되며, 초저전력 특성으로 신규 시장 창출 가능성이 높음. (출처: KIST 보고서)

주요 플레이어 및 경쟁 환경

위상 부도체 기술은 아직 연구 단계에 있지만, 관련 기술인 AI 반도체 분야에서는 글로벌 ICT 기업과 전통적인 반도체 기업 간의 경쟁이 치열합니다. (출처: 2017년 ETRI 보고서)

AI 반도체 개발 관련 주요 기업 동향

산업 동인 및 기회 요인

1. 반도체 소자 한계 극복: 기존 실리콘(Si) 기반 반도체 소자의 물리적, 기술적 한계를 극복할 대안으로 주목받고 있습니다. (출처: ScienceON, 원더사이언스)

2. 국가적 연구개발 투자 확대: 미국, 일본 등 주요국들이 스핀트로닉스 및 양자 기술 분야에 연간 수백억 원 규모의 연구비를 투자하며 기술 개발을 견인하고 있습니다. (출처: KIST 보고서)

3. 다양한 응용 분야의 잠재력: 스핀트로닉스, 고속 통신, 에너지 효율 소자, 양자 컴퓨팅 등 미래 산업의 핵심 분야에 적용될 잠재력이 높아 새로운 시장 형성 가능성이 큽니다.
