발명의 배경과 필요성

기술의 배경과 문제점

• 기존 상용화된 흑연 음극재는 에너지 밀도가 상대적으로 낮아 고용량 배터리 구현에 한계가 있습니다.

• 실리콘(Si), 게르마늄(Ge) 등 4족 원소는 이론 용량이 매우 높지만, 충전과 방전 과정에서 극심한 부피 팽창으로 인해 음극 물질이 파쇄되어 전지 수명이 급격히 감소하는 문제가 있습니다.

• 부피 팽창을 억제하기 위해 탄소와 복합체를 만들 경우, 많은 양의 탄소(10~39.5 wt%)가 필요해 오히려 충방전 용량이 저하되는 문제가 발생합니다.

• 나노튜브나 다공성 구조처럼 내부에 빈 공간을 만드는 방법은 합성과정이 복잡하여 수득률이 낮고, 부피당 용량이 감소하는 단점이 있습니다.

기술의 필요성

• 기존 기술의 단점을 극복하고, 충방전 시 구조적으로 안정적이면서 높은 용량을 유지할 수 있는 새로운 음극 활물질 개발이 시급합니다.

• 특히, 복잡한 공정이나 불필요한 빈 공간 없이 높은 수율과 부피 용량을 동시에 달성할 수 있는 혁신적인 나노구조체 설계가 필요합니다.

구현 방법

기술의 원리

• 본 기술은 실리콘(Si)과 게르마늄(Ge)으로 구성된 합금 나노와이어를 기반으로 합니다.

• 핵심 원리는 수소 분위기에서의 열처리를 통해 나노와이어 내부의 원자를 재배치하는 것입니다.

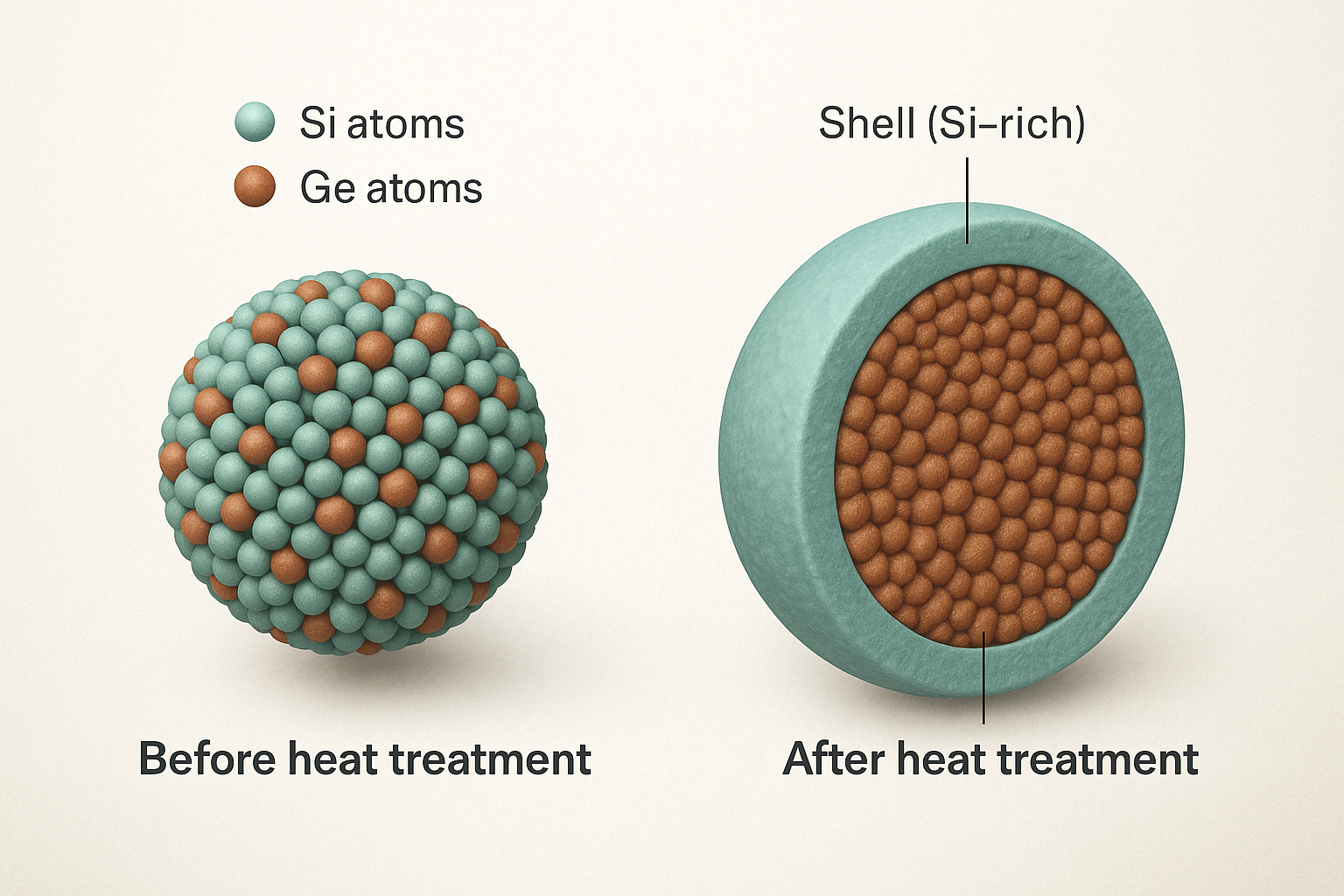

• 열처리 후, 나노와이어는 표면에 실리콘(Si) 농도가 높고, 중심부(코어)에 게르마늄(Ge) 농도가 높은 독특한 코어-쉘 구조를 형성합니다.

• 표면의 Si 층은 충방전 시 구조적 안정성을 확보하는 버퍼 역할을 하여 수명을 향상시키고, 코어의 Ge는 높은 리튬 저장 용량을 담당하여 고용량을 구현합니다.

구체적인 구현 방법

1. Si 기판 위에 금(Au) 나노입자 촉매를 형성합니다.

2. CVD 챔버 내에서 GeCl4와 SiCl4 가스를 공급하여 VLS(Vapor-Liquid-Solid) 성장법으로 SiGe 나노와이어를 균일하게 합성합니다.

3. 합성된 나노와이어를 1atm의 수소 분위기 하에서 700~900℃ (최적 온도 850℃)에서 50~70분 동안 열처리하여 최종 코어-쉘 구조의 나노와이어를 제조합니다.

기술의 장점

• 간단한 열처리 공정만으로 제조가 가능하여 수율이 높고 대량 생산에 유리합니다.

• 코어-쉘 구조 형성으로 리튬화/탈리튬화 반응 시 구조적 안정성이 매우 우수하여 긴 수명을 보장합니다.

• 원자 재배치를 통해 높은 용량 보유력과 뛰어난 율속 특성을 동시에 달성합니다.

• 표면의 Si 층이 오버포텐셜을 미세 조정하여 전지의 전반적인 전기화학적 성능과 수명 특성을 향상시킵니다.

실험 및 결과

실험의 목적

본 연구에서는 개발된 SiGe 나노와이어 음극재의 실제 성능을 검증하기 위해 다양한 분석을 수행했습니다. 열처리를 통한 구조 및 원소 분포 변화를 확인하고, 이에 따른 전기화학적 특성(용량, 수명, 율속 특성) 변화를 정량적으로 평가하여 기술의 우수성을 입증하고자 했습니다.

실험 방법 및 과정

1. 나노와이어 제조: VLS법으로 SiGe 나노와이어를 합성한 후, 각각 열처리를 하지 않은 샘플(Type-U), 700℃에서 열처리한 샘플, 850℃에서 열처리한 샘플(Type-G)을 준비했습니다.

2. 구조 및 성분 분석: TEM, AES, XRD 분석을 통해 열처리 전후의 나노와이어 형상, 결정성, 원소 분포 변화를 관찰했습니다.

3. 전기화학적 성능 평가: 각 샘플을 음극으로 사용하여 리튬 반쪽 전지를 제작하고, 충방전 사이클 테스트를 통해 용량, 쿨롱 효율, 수명 특성, 율속 특성을 평가했습니다.

4. 풀셀 테스트: 가장 우수한 성능을 보인 850℃ 열처리 나노와이어를 Li2MnO3 양극과 결합하여 풀셀을 제작하고, 실제 전지 환경에서의 수명 특성을 검증했습니다.

실험 결과

실험 결과, 850℃에서 1시간 동안 열처리한 SiGe 나노와이어가 전반적으로 가장 우수한 성능을 나타냈습니다. 열처리를 통해 형성된 안정적인 코어-쉘 구조가 전지의 수명과 성능을 획기적으로 향상시키는 핵심 요인임이 확인되었습니다.

열처리 조건에 따른 SiGe 나노와이어 음극재 성능 비교

실험예 3의 데이터 기반

아래 그래프는 열처리 조건에 따른 수명 특성 차이를 명확하게 보여줍니다. 열처리하지 않은 나노와이어는 115 사이클 이후 용량이 급격히 감소했지만, 850℃에서 열처리한 나노와이어는 300 사이클 후에도 초기 용량의 90%를 유지하며 매우 안정적인 성능을 보였습니다.

또한, 850℃에서 열처리된 나노와이어는 다양한 충방전 속도(C-rate)에서도 우수한 용량 유지 특성을 보였습니다. 특히 10C의 매우 빠른 충전 속도에서도 515 mAh/g의 높은 가역 용량을 나타내어, 상용 흑연 음극의 이론 용량(372 mAh/g)을 크게 상회하는 결과를 보여주었습니다.

활용 방안 및 기대효과

활용 방안

• 고에너지밀도 및 장수명 특성이 요구되는 전기자동차(EV)용 리튬이온전지의 차세대 음극재로 활용될 수 있습니다.

• 대규모 전력 저장이 필요한 에너지 저장 시스템(ESS)용 배터리의 성능과 안정성을 향상시키는 데 기여할 수 있습니다.

• 스마트폰, 노트북 등 고성능 IT 기기의 배터리 사용 시간을 획기적으로 늘리는 데 적용 가능합니다.

기대효과

• 기술적 효과: 기존 실리콘계 음극재의 고질적인 문제였던 부피 팽창 문제를 해결하여, 고용량과 장수명을 동시에 만족하는 차세대 음극재 기술을 확보할 수 있습니다.

• 경제적 효과: 복잡한 나노구조 공정에 비해 단순하고 재현성 높은 공정을 통해 생산 비용을 절감하고, 차세대 배터리 시장에서의 가격 경쟁력을 확보할 수 있습니다.

• 산업적 효과: 전기차, ESS 등 미래 핵심 산업의 성장을 견인할 고성능 배터리 기술의 국산화 및 기술 선도에 기여할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

리튬이온전지 시장은 전기자동차(EV) 및 에너지 저장 시스템(ESS) 중심으로 빠르게 재편되면서, 기존 흑연 음극재의 용량 한계를 뛰어넘는 고성능 음극재에 대한 수요가 폭발적으로 증가하고 있습니다. 특히 실리콘 기반 음극재가 차세대 음극재로 가장 주목받고 있습니다.

• 실리콘은 흑연보다 10배 이상 높은 이론 용량(4,200 mAh/g)을 가지고 있어 배터리의 에너지 밀도를 획기적으로 높일 수 있는 잠재력을 가집니다. (출처, 출처, 출처)

• 실리콘 합성 음극재는 2023년 5% 이상, 2025년에는 10% 이상으로 시장 침투율이 고도화될 것으로 전망됩니다. (출처)

주요 플레이어 및 경쟁 환경

현재 음극재 시장은 소수의 국가와 기업이 주도하고 있으며, 기술 패러다임 전환기에 있어 새로운 기술을 보유한 기업에게 큰 기회가 열려 있습니다. (출처)

산업 동인 및 기회 요인

1. 에너지 밀도 한계 도달: 기존 흑연계 음극재가 에너지 용량의 한계에 도달함에 따라, 실리콘 기반 신소재에 대한 산업적 요구가 그 어느 때보다 높습니다.

2. 정부의 강력한 R&D 지원 정책: 미국 에너지부(DOE) 등 각국 정부가 전기차 배터리 성능 목표를 구체적으로 제시하며 기술 개발을 적극적으로 장려하고 있습니다. (출처)

3. 기술적 난제 해결의 기회: 실리콘의 부피 팽창이라는 가장 큰 기술적 난제를 독자적인 코어-쉘 구조로 해결한 본 기술은, 차세대 음극재 시장을 선점할 수 있는 중요한 기회 요인을 가집니다.
