발명의 배경과 필요성

기술의 배경과 문제점

• 기존 파라데이컵은 이온빔전류 측정 시 발생하는 이차전자로 인한 오류를 억제하기 위해 특정 길이 이상을 확보해야 합니다.

• 이로 인해 파라데이컵의 길이가 길어져, 설치 공간이 제한적인 경우 사용이 불가능한 문제가 있었습니다.

• 문제를 해결하기 위해 길이를 단축하면 이차전자 방출 억제 효과가 약화되어 측정 오차가 증가하는 한계가 있었습니다.

기술의 필요성

• 제한된 설치 공간에서도 장착 가능한 짧은 파라데이컵 개발의 필요성이 대두되었습니다.

• 길이를 줄이면서도 이차전자를 효과적으로 억제하여 이온빔 전류 측정 오차를 최소화할 수 있는 새로운 구조가 필요합니다.

구현 방법

기술의 원리

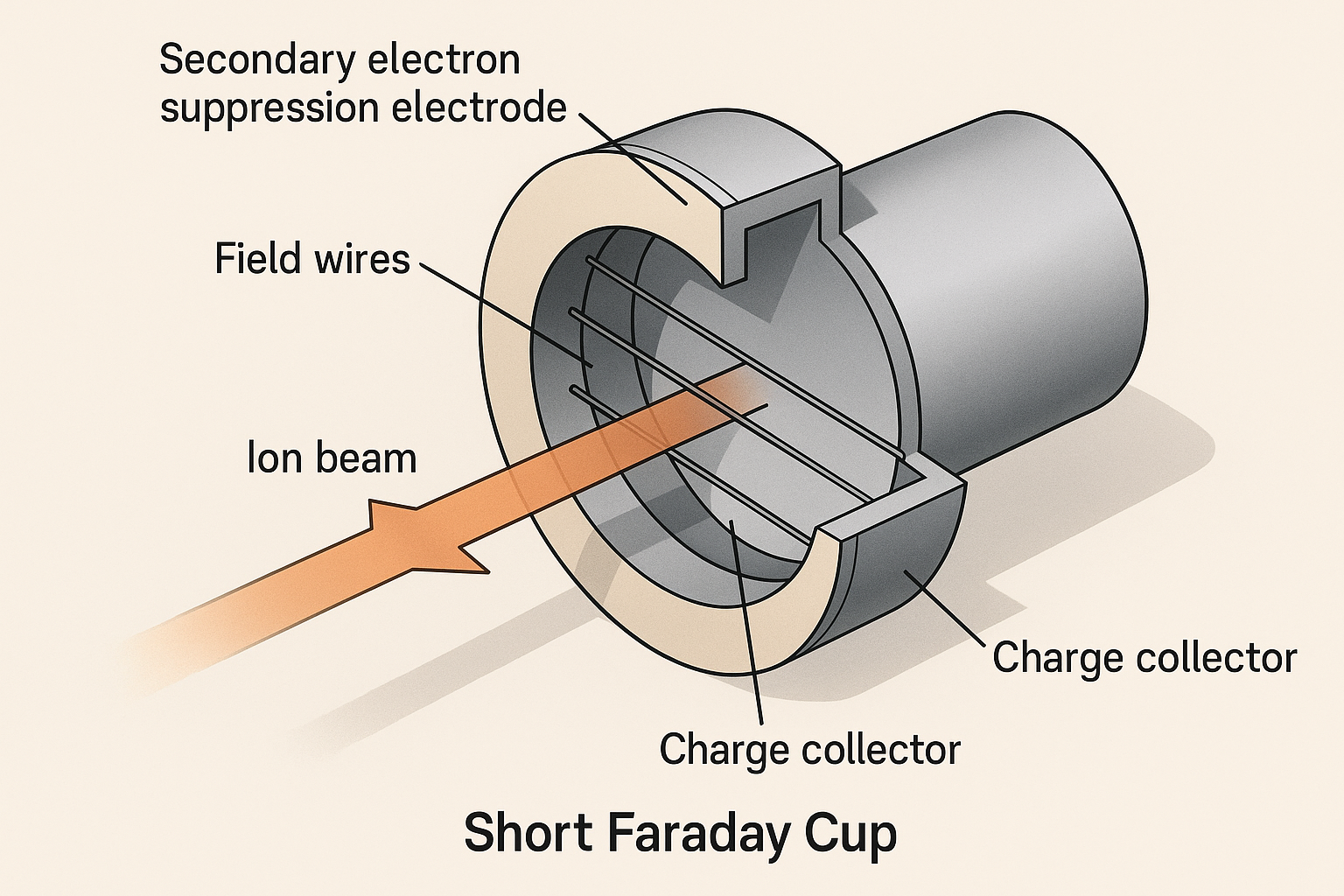

본 발명은 이차전자 억제전극에 여러 개의 '전위확장전극선'을 추가로 연결하여, 짧은 구조에서도 이차전자의 재포집율을 극대화하는 원리입니다. 전극선에 인가된 음전압이 전극면을 형성하여 이차전자가 외부로 방출되는 것을 효과적으로 차단합니다.

구체적인 구현 방법

1. 차폐하우징: 이온빔이 입사되는 개방공을 가지며, 외부 전기장을 차폐하는 역할을 합니다.

2. 전하포집기: 차폐하우징 내부에 위치하며, 이온빔의 하전입자가 충돌하여 전하를 포집하는 금속판입니다.

3. 이차전자 억제전극: 개방공과 전하포집기 사이에 위치한 링(ring) 형상의 전극으로, 음전압이 인가됩니다.

4. 전위확장전극선: 본 기술의 핵심 요소로, 이차전자 억제전극에 3개 이상 상호 교차되도록 연결됩니다. 텅스텐(W), 탄탈룸(Ta) 등 고융점 금속으로 제작되며, 0.05mm~0.1mm 직경을 가집니다.

5. 세라믹절연체: 전하포집기와 이차전자 억제전극을 절연 상태로 지지하는 링 형상의 부품입니다.

기술의 장점

• 이차전자 재포집율 향상: 짧은 차폐하우징으로도 전위확장전극선을 통해 이차전자를 효과적으로 재포집합니다.

• 측정 오차 감소: 이차전자의 외부 방출을 억제하여 이온빔 전류 측정의 정확도를 높입니다.

• 설치 공간 제약 극복: 파라데이컵의 전체 길이를 단축할 수 있어 공간이 제한적인 장비에도 쉽게 설치할 수 있습니다.

실험 및 결과

실험의 목적

본 실험은 전위확장전극선을 추가했을 때 이차전자 억제 성능이 얼마나 향상되는지 정량적으로 검증하고, 전극선으로 인한 이온빔 차단율이 측정에 미치는 영향이 미미함을 확인하는 것을 목적으로 합니다.

실험 방법 및 과정

1. 실험 조건: 길이 12mm, 개방공 구경 30mm, 이온빔 사이즈 20mm의 파라데이컵을 사용합니다.

2. 전압 인가: 이차전자 억제전극과 전위확장전극선에 -500V의 음전압을 인가합니다.

3. 비교 측정: 전위확장전극선이 없는 경우, 3개인 경우(실시예 1), 4개인 경우(실시예 2) 각각에 대해 억제 가능한 이차전자의 최대 에너지를 측정하여 비교합니다.

4. 차단율 분석: 전극선 직경과 개수에 따른 이온빔 차단율을 계산합니다.

실험 결과

실험 결과, 전위확장전극선을 추가했을 때 이차전자 억제 성능이 크게 향상되는 것을 확인했습니다. 전극선이 없는 경우 약 40eV의 이차전자만 억제 가능했지만, 전극선이 3개일 때는 200eV, 4개일 때는 240eV까지 억제하여 재포집율이 급증했습니다.

또한, 전위확장전극선으로 인한 이온빔 차단율은 대부분의 조건에서 5% 미만으로 나타났으며, 이는 이온빔 사이즈를 고려하여 보정이 가능하므로 실제 전류 측정에 미치는 영향은 매우 적은 것으로 분석되었습니다.

활용 방안 및 기대효과

활용 방안

• 반도체 및 디스플레이 공정용 이온 주입 장비

• 입자 가속기 및 핵융합 연구 장치

• 우주 및 항공 분야의 플라즈마 측정 장비

• 소형화된 정밀 계측 장비의 이온빔 전류 센서

기대효과

• 정밀 계측 장비의 소형화 및 고성능화 달성

• 이온빔 전류 측정의 정확도 및 신뢰도 향상

• 장비 설계 유연성 증대 및 제작 비용 절감
