발명의 배경과 필요성

기술의 배경과 문제점

• 빔 전류 측정을 위한 패러데이 컵은 상용화되어 널리 사용되고 있으나, 수십 MeV 급의 고에너지 빔과 고준위 방사선 환경에서 안정적으로 사용 가능한 제품은 드뭅니다.

• 기존 기술은 주로 기계적 구동 방식에 초점을 맞추거나, 본 발명과 같은 적극적인 냉각 구조를 포함하지 않아 고에너지 적용에 한계가 있었습니다.

기술의 필요성

• 중이온 가속기 등 고출력 빔을 사용하는 환경에서는 빔 측정 장비 자체의 발열 문제를 해결하고 측정의 안정성과 정확성을 확보하는 것이 매우 중요합니다.

• 따라서, 효과적인 냉각 능력을 갖춘 패러데이 컵을 개발하여 수십 MeV 급 고에너지 빔의 전류 밀도를 안정적으로 측정할 수 있는 새로운 기술이 필요합니다.

구현 방법

기술의 원리

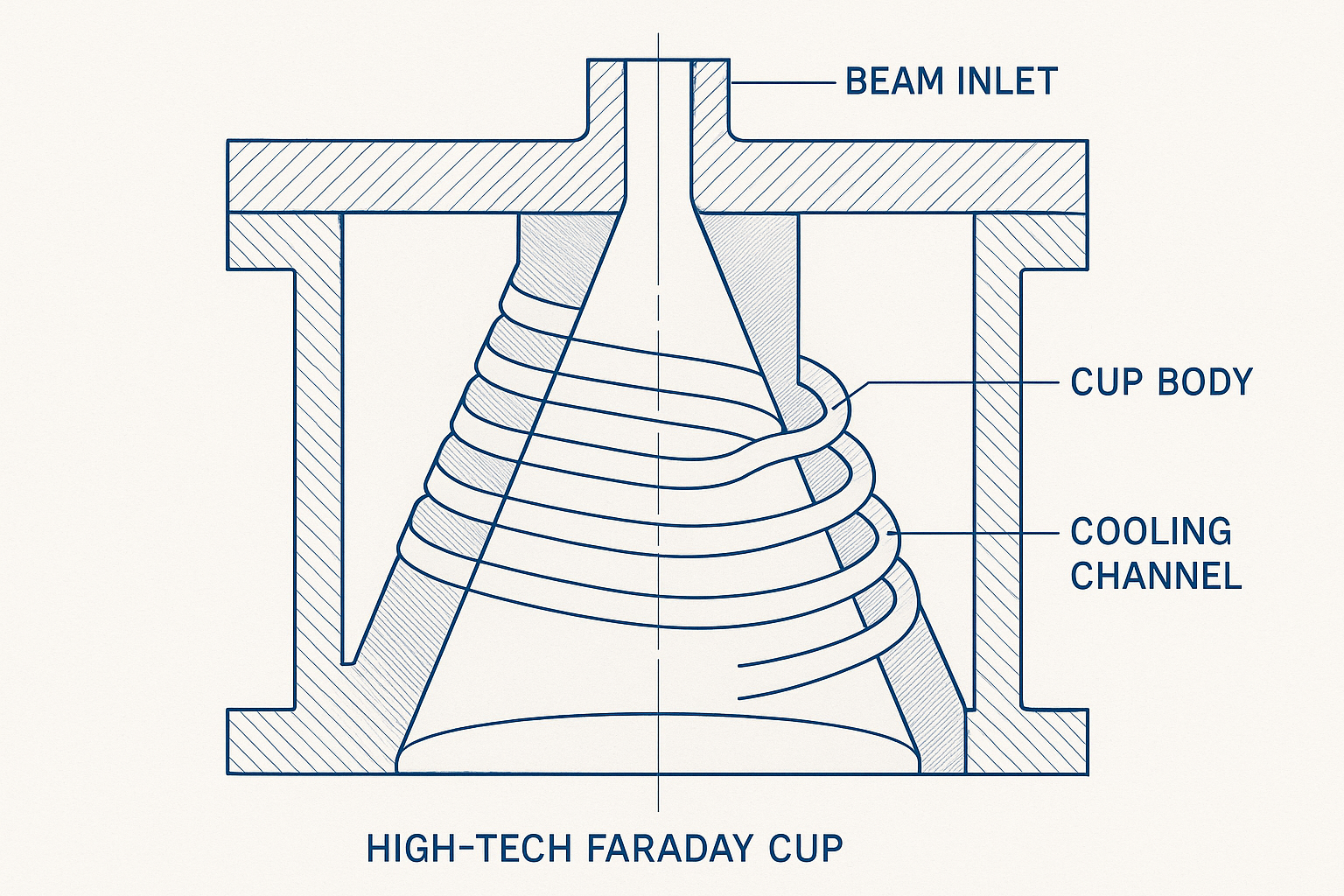

• 본 발명은 패러데이 컵 몸체 외주면에 나선형 홈을 형성하고, 그 위를 덮개로 덮어 나선형 냉각 관로를 만드는 것이 핵심 원리입니다.

• 이 냉각 관로에 냉각수(순수)를 순환시켜, 고에너지 빔에 의해 패러데이 컵 내부에 발생하는 막대한 열을 효과적으로 제거합니다.

• 또한, 컵 내부의 원추부 각도를 60도로 설계하여 입사 빔을 분산시키고, 단위 면적당 열에너지를 낮추어 냉각 효율을 극대화합니다.

구체적인 구현 방법

1. 패러데이 컵 몸체 준비: 일단에 원추부를 포함하는 패러데이 컵 몸체를 준비합니다.

2. 홈 형성: 원추부의 외주면에 나선형 홈을 가공하여 냉각수가 흐를 경로를 만듭니다.

3. 덮개 결합: 홈이 파인 외주면을 패러데이 컵 덮개로 덮고 필요시 용접하여 밀폐된 냉각 관로를 형성합니다.

4. 전극 구비: 패러데이 컵 몸체 타단에 2차 전자 발생을 억제하기 위한 감속 전극과 접지 전극을 설치합니다.

기술의 장점

• 고에너지/고방사선 환경 적용: 수십 MeV급 고에너지 빔 전류를 안정적으로 측정 가능하며, 중이온 가속기 및 고준위 방사선 환경에 적용할 수 있습니다.

• 뛰어난 냉각 성능: 나선형 냉각 관로 구조를 통해 10 kW급(70 MeV) 양성자 빔의 열을 효과적으로 제어하여 장비의 손상을 방지하고 측정 신뢰도를 높입니다.

• 안정적 구조 설계: 60도 원추각 설계로 빔 에너지를 분산시켜 열 부하를 최소화하고, 순수 냉각수를 사용하여 절연 특성을 유지합니다.

실험 및 결과

실험의 목적

본 실험의 목적은 직경 45mm의 균일한 10 kW (70 MeV) 양성자 빔의 전류 측정을 위해 설계된 패러데이 컵의 냉각 성능을 검증하는 것입니다. 전산모사를 통해 냉각수 유량에 따른 패러데이 컵 몸체의 온도 분포를 예측하고, 설계의 타당성을 확인하고자 하였습니다.

실험 방법 및 과정

1. 전산모사 조건 설정: 양성자 빔 에너지, 빔 전류 밀도, 냉각 관로 단면적(12 x 8 mm²), 냉각수 유량(120 ㎖/sec) 등 주요 파라미터를 입력합니다.

2. 온도 분포 해석: 설정된 조건 하에서 패러데이 컵 몸체와 덮개의 열 분포를 시뮬레이션합니다.

3. 결과 분석: 냉각수 평균 온도에 따른 냉각 관로의 최대 온도를 분석하여, 설계 목표(냉각수 40°C 미만에서 관로 최대 온도 100°C 이하) 만족 여부를 확인합니다.

실험 결과

전산모사 결과, 냉각수 평균 온도가 20°C일 때, 빔을 직접 맞는 원추부 내면의 최고 온도는 약 159°C, 덮개 외곽의 최저 온도는 약 57°C로 나타났습니다. 또한, 냉각수 평균 온도가 40°C일 때 냉각 관로의 최대 온도는 105°C 이하로 유지되어 설계 목표를 만족함을 확인했습니다. 이는 본 기술의 냉각 시스템이 효과적으로 작동함을 보여줍니다.

활용 방안 및 기대효과

활용 방안

• 의료용 방사선 암치료기: 중입자 및 양성자 치료기 등 고정밀 빔 제어가 필수적인 첨단 암치료 장비의 핵심 부품으로 활용될 수 있습니다.

• 산업용 X-ray 및 전자빔 장치: 컨테이너 검색, 산업 부품 비파괴 검사, 멸균 장치 등 고출력 빔을 사용하는 산업용 장비의 성능과 안정성을 향상시킬 수 있습니다.

• 반도체 테스트 장비: 우주 방사선 등이 반도체에 미치는 영향을 평가하기 위한 양성자 가속기 테스트 시설에 적용하여 정확한 빔 모니터링을 지원합니다.

기대효과

• 기술 경쟁력 확보: 외산에 의존하던 고성능 빔 측정 장치의 국산화를 통해 국내 가속기 기술 자립도를 높이고, 관련 산업의 기술 경쟁력을 강화합니다.

• 첨단 산업 발전 기여: 안정적인 빔 측정 기술을 바탕으로 의료, 반도체, 비파괴 검사 등 첨단 산업 분야의 연구 개발 및 생산성 향상에 기여합니다.

• 신시장 창출 및 수입 대체 효과: 성장하는 가속기 및 관련 응용 시장에 진출하여 새로운 시장을 창출하고, 고가의 외산 장비 수입을 대체하는 경제적 효과를 기대할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

본 기술이 적용될 수 있는 관련 시장은 꾸준한 성장세를 보이고 있습니다. 전 세계 방사선 치료기기 시장은 2019년 70억 달러를 넘어섰으며, 특히 입자가속기를 활용한 치료 시장의 성장세가 두드러집니다. 전 세계 연구장비 시장 또한 2022년 약 127조 원 규모에 이를 것으로 추정되는 등, 대형가속기 및 관련 핵심 장치에 대한 수요는 지속적으로 증가할 전망입니다.

• 세계 방사선 치료 시장은 2024년 85억 6,105만 달러로 전망됩니다. (연평균 4.55% 성장)

• 국내 양성자치료 환자 수는 2015년 300명 이내에서 2020년 1,372명으로 크게 증가했습니다.

주요 플레이어 및 경쟁 환경

국내 방사선 진료 장치 시장은 대부분 해외 수입에 의존하고 있으며, 특히 치료용 하전입자가속장치와 같은 고가 장비 시장이 그렇습니다. 하지만, 반도체 산업에서는 삼성전자, SK하이닉스 등 글로벌 기업들이 제품 신뢰도 평가를 위해 양성자 가속기 활용을 늘리고 있어, 고성능 국산 부품 및 장비에 대한 잠재적 수요가 존재합니다.

산업 동인 및 기회 요인

1. 첨단 암 치료법 수요 증가: 부작용이 적고 치료 효과가 높은 중입자·양성자치료 등 입자선 치료 시장이 빠르게 성장하며 관련 장비 및 부품 수요를 견인하고 있습니다.

2. 반도체 산업의 신뢰성 테스트 강화: 자율주행차, AI 서버 등에 사용되는 고집적 반도체가 우주 방사선에 오작동하는 것을 막기 위한 평가 수요가 급증하고 있어, 정확한 빔 측정이 가능한 본 기술의 중요성이 부각됩니다.

3. 정부 주도 가속기 클러스터 조성: 정부와 지자체가 중이온가속기, 방사광가속기 등 대형 연구 시설을 중심으로 산업 클러스터를 조성하고 있어, 관련 기술의 사업화 및 기술이전 기회가 확대되고 있습니다.
