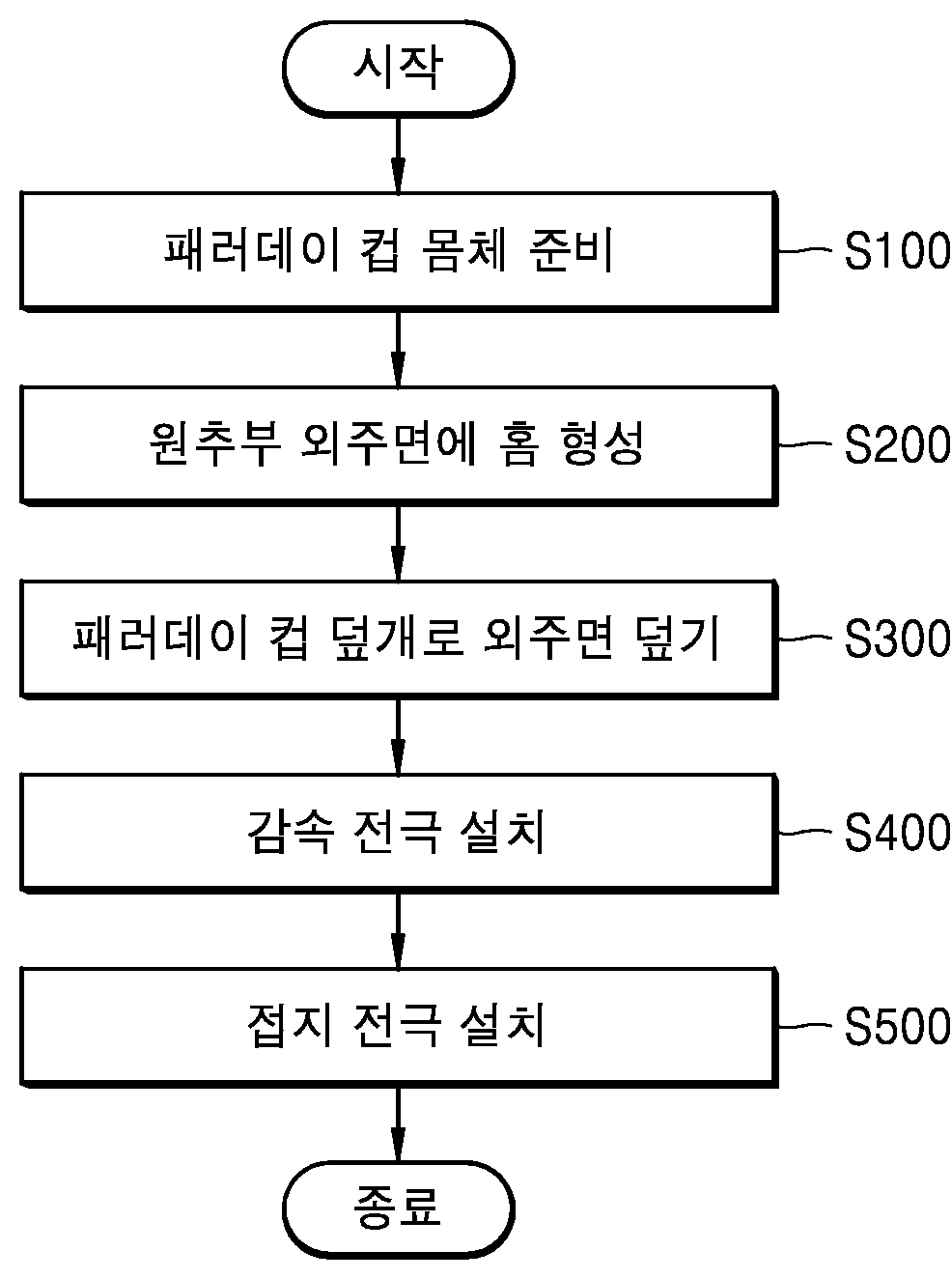

[특허 요약] 본 발명에 따른, 냉각 관로 포함 패러데이 컵은, 외주면에 홈이 형성되는 원추부를 일단에 포함하는 패러데이 컵 몸체; 외주면을 덮음으로써 홈과 함께 냉각 관로를 형성하는 패러데이 컵 덮개; 패러데이 컵 몸체의 타단에 구비되며 전원이 인가되는 감속 전극; 및 감속 전극과 쌍을 이루는 접지 전극; 을 구비한다. 또한, 냉각 관로 포함 패러데이 컵의 제작 방법은, 일단에 원추부를 포함하는 패러데이 컵 몸체를 준비하는 단계; 원추부의 외주면에 홈을 형성하는 단계; 외주면을 패러데이 컵 덮개로 덮는 단계; 패러데이 컵 몸체의 타단에 감속 전극이 구비되는 단계; 및 감속 전극과 쌍을 이루는 접지 전극이 구비되는 단계; 를 포함한다. 본 발명에 따르면, 냉각 능력을 가지고 있어 수십 MeV 급 고에너지의 빔 전류 밀도를 측정할 수 있는, 냉각 관로 구비 패러데이 컵 및 제작 방법을 제공할 수 있다.

등록번호

20180001265

출원번호

1020160080178

출원인

기초과학연구원

키워드

faraday cup, cup body, cooling, outer circumferential, present
