시편 검사기

발명의 배경과 필요성

기술의 배경과 문제점

• 주사터널현미경(STM)은 아원자 단위의 분해능을 가지지만, 고품질 결과를 위해 원자 하나 크기의 뾰족한 팁 형태 유지가 필수적입니다.

• 시편과의 상호작용으로 팁이 변형되면 팁 처리가 필요한데, 이는 금속 타겟을 이용한 전계방사 방식으로 이루어집니다.

• 기존 방식은 팁 처리를 위해 시편을 검사기에서 꺼내 타겟으로 교체해야 하는 복잡하고 시간 소모적인 과정을 수반합니다.

기술의 필요성

• 시편과 타겟을 교체하는 번거로움을 제거하여 팁 처리 효율을 높일 방안이 요구됩니다.

• 시편 교체 과정에서 발생하는 고진공 상태 훼손 및 압력 상승 위험을 제거할 필요가 있습니다.

• 복잡하고 정교한 계산과 수작업을 최소화하여 작업의 편의성을 증대시킬 필요가 있습니다.

구현 방법

기술의 원리

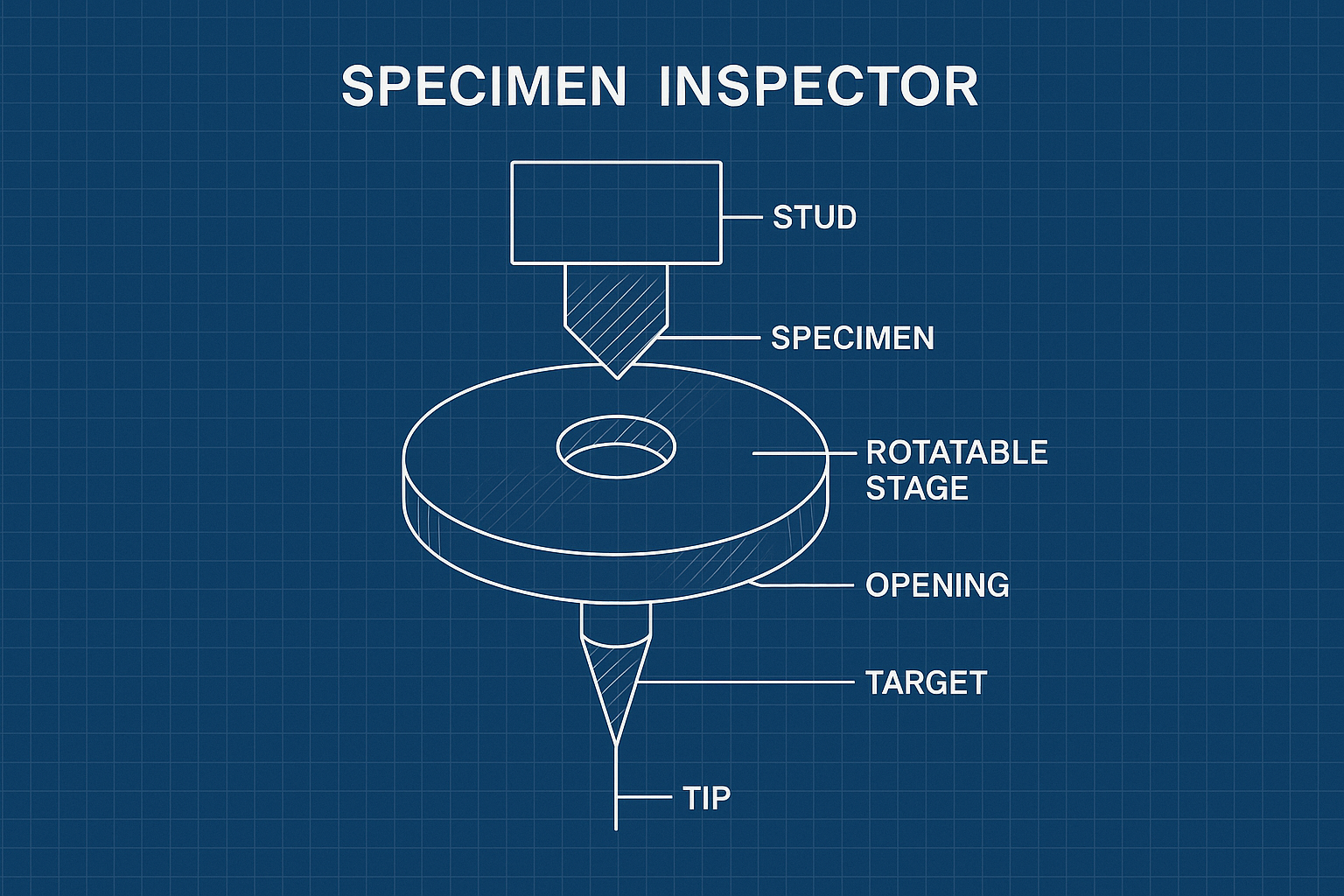

• 본 발명은 시편 검사기 내부에 회전 가능한 스테이지를 도입하여 팁 처리 문제를 해결합니다.

• 스테이지에는 시편 검사용 개구부와 팁 처리용 타겟이 함께 배치되어 있습니다.

• 구동부가 스테이지를 회전시켜, 팁이 시편 또는 타겟과 선택적으로 마주보게 하는 구조입니다.

구체적인 구현 방법

1. 시편 고정: 검사할 시편을 스터드에 고정하여 검사기 중심에 장착합니다.

2. 스테이지 배치: 시편과 팁 사이에 타겟과 개구부를 가진 스테이지를 배치합니다.

3. 시편 검사: 구동부가 스테이지를 회전시켜 개구부를 팁 위에 위치시킨 후, 팁을 시편에 접근시켜 터널링 전류를 측정합니다.

4. 팁 처리: 구동부가 스테이지를 회전시켜 타겟을 팁 위에 위치시킨 후, 팁을 타겟에 접근시켜 전계방사를 통해 팁의 형태를 복원합니다.

5. 회전 제어: 구동부(압전 스택)와 가압부(스프링 등)를 통해 스테이지의 회전 속도와 위치를 정밀하게 제어합니다.

기술의 장점

• 시편을 꺼내지 않고 검사기 내부에서 팁 처리가 가능해져 작업 과정이 대폭 간소화됩니다.

• 시편 교체 과정이 없어 고진공 상태가 유지되므로 압력 상승으로 인한 위험이 제거됩니다.

• 스테이지에 타겟 외 추가 시편을 장착하여, 시편 교체 없이 연속적인 검사가 가능합니다.

• 스테이지의 회전 범위를 제한하는 구조를 통해 개구부 또는 타겟을 팁 상부에 정확하게 위치시킬 수 있습니다.

활용 방안 및 기대효과

활용 방안

• 반도체 및 나노 소재 연구: 표면 구조 및 전자적 특성을 정밀하게 분석하는 연구 장비에 적용할 수 있습니다.

• 재료 과학: 신소재 개발 시 원자 단위의 표면 결함 및 특성 변화를 실시간으로 관찰하는 데 활용될 수 있습니다.

• 생명 과학: 단백질, DNA 등 생체 분자의 구조를 고해상도로 이미징하는 바이오 분야 현미경에 적용 가능합니다.

기대효과

• 연구 생산성 향상: 팁 처리 및 시편 교체에 소요되던 시간을 단축하여 전반적인 연구 효율과 생산성을 크게 높일 수 있습니다.

• 장비 안정성 및 수명 증대: 불필요한 진공 파괴 및 재형성 과정을 없애 장비의 안정성을 높이고 부품의 수명을 연장시킵니다.

• 고품질 데이터 확보: 항상 최적의 팁 상태를 손쉽게 유지할 수 있어, 일관되고 신뢰성 높은 고품질 실험 데이터를 확보하는 데 기여합니다.
