발명의 배경과 필요성

기술의 배경과 문제점

• 기존의 결정화 방법인 오스트발트 숙성 현상을 이용한 방법은 결정 성장 속도가 느린 문제가 있습니다.

• 특히 점성이 높은 유체에 포함된 물질은 결정화하기 어렵습니다.

• 단순 교반 및 전단 흐름을 이용하는 방법은 2차 핵 생성을 유발하여 최종 결정의 크기를 감소시키는 치명적인 문제가 있습니다.

기술의 필요성

• 의약품, 정밀 화학 등 다양한 산업에서 양질의 결정을 빠르고 안정적으로 성장시키는 기술이 필요합니다.

• 점성이 높은 유체 내에서도 효과적으로 결정을 성장시킬 수 있는 새로운 방법 개발이 시급합니다.

• X-선 분석 등 고품질 결정학 데이터 확보를 위해 큰 결정을 단시간에 얻을 수 있는 기술이 요구됩니다.

구현 방법

기술의 원리

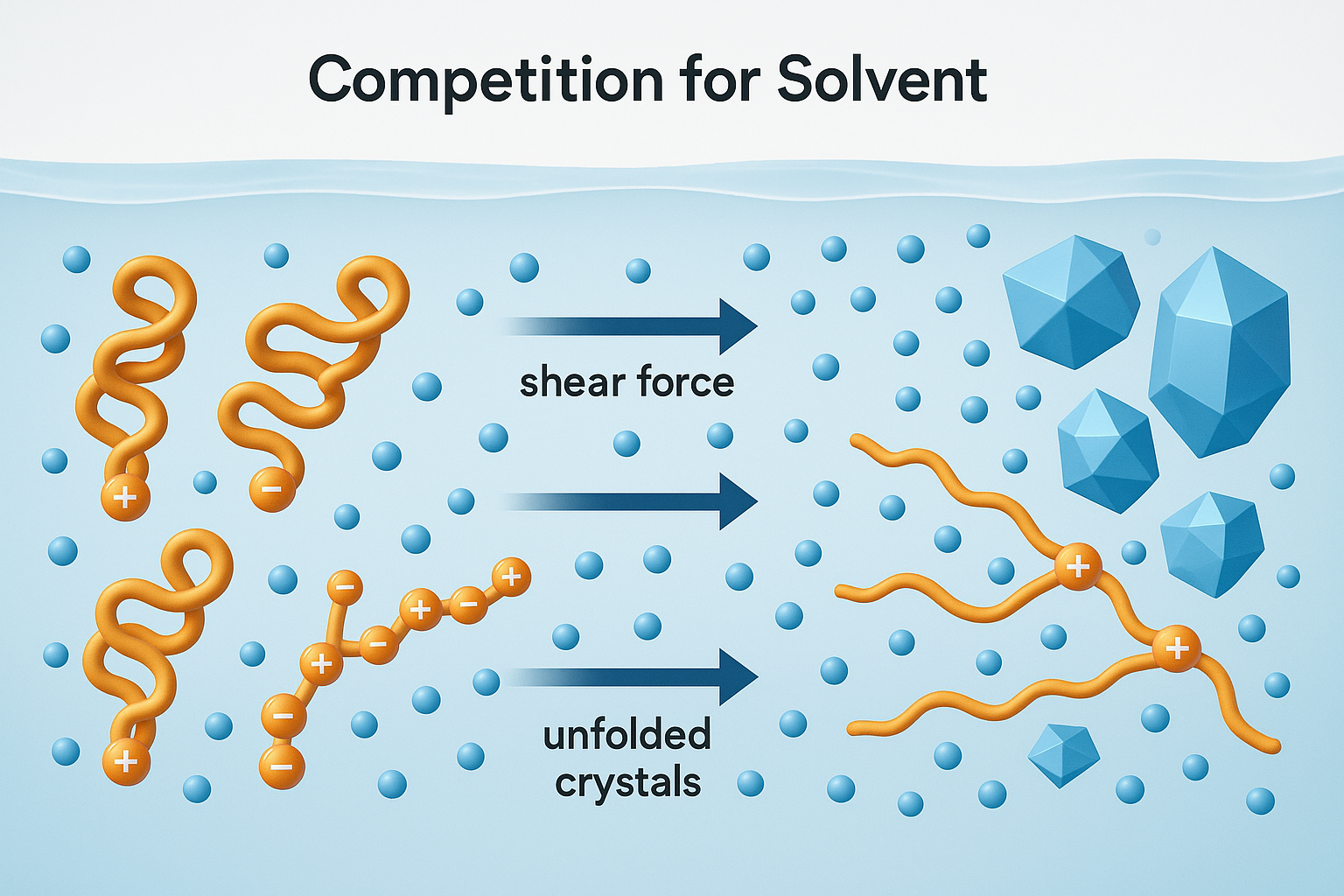

본 기술은 결정화 대상물과 전단력에 의해 펼쳐진 이온성 고분자 사이의 '용매에 대한 경쟁' 메커니즘을 이용합니다.

• 결정화 대상물, 이온성 고분자, 용매가 섞인 혼합물에서는 용매가 결정화 대상물과 이온성 고분자를 모두 용해시키고 있습니다.

• 혼합물에 전단력을 가하면 접혀 있던 이온성 고분자가 펼쳐지면서 용매와 결합할 수 있는 표면적이 급격히 증가합니다.

• 펼쳐진 이온성 고분자가 결정화 대상물 주위의 용매를 끌어당겨 결정화 대상물 주변의 국소 농도를 높입니다.

• 결과적으로 용매를 빼앗긴 결정화 대상물이 빠르게 응집하고 성장하여 크고 안정적인 결정을 형성합니다.

구체적인 구현 방법

1. 혼합물 제조: 결정화 대상물, 이온성 고분자, 용매를 포함하는 혼합물을 제조합니다. 이때 혼합물은 결정화 대상물이 과포화된 상태일 수 있습니다.

2. 전단력 가하기: 제조된 혼합물을 쿠에트 셀(Couette cell)과 같은 장치에 넣고 내부 실린더를 회전시켜 전단력을 가합니다.

3. 결정 성장 및 회수: 전단력이 가해진 혼합물 내에서 '용매 경쟁' 원리에 따라 결정화 대상물이 빠르고 큰 결정으로 성장하며, 목표 크기에 도달하면 결정을 회수합니다.

기술의 장점

• 빠른 성장 속도: 기존 방법보다 현저히 빠른 속도로 결정을 성장시킬 수 있습니다.

• 더 큰 결정 형성: 보다 안정적으로 더 큰 크기의 결정을 얻을 수 있어 고품질 결정학 데이터 확보에 유리합니다.

• 높은 점성 환경 적용 가능: 점성이 높은 유체 내에 포함된 물질도 효과적으로 결정화할 수 있습니다.

• 시간 단축: X-선 분석에 적합한 크기의 결정을 성장시키는 데 필요한 시간을 획기적으로 줄일 수 있습니다.

실험 및 결과

실험의 목적

본 실험의 목적은 이온성 고분자와 전단력을 함께 적용하는 새로운 결정화 방법이 기존 방법 대비 결정 성장 속도와 최종 크기 면에서 얼마나 우수한지를 정량적으로 비교하고, 그 효과를 입증하는 데 있습니다.

실험 방법 및 과정

1. 트라이메스산(TA) 용액과 이온성 고분자(IP-1) 용액을 각각 제조한 후 혼합하여 과포화 혼합물을 만듭니다.

2. 제조된 혼합물을 쿠에트 셀(Couette cell)에 투입합니다.

3. 쿠에트 셀의 내부 실린더를 400 rpm으로 회전시켜 혼합물에 전단력(전단속도: 42 s-1)을 가합니다.

4. 시간 경과에 따라 형성된 결정의 이미지를 촬영하고 크기를 측정하여 데이터를 기록합니다.

실험 결과

실험 결과, 본 발명(실시예 1)은 전단력이나 이온성 고분자 중 하나라도 없는 조건(비교예 1, 19)에 비해 결정 성장 속도와 크기 면에서 현저히 뛰어난 성능을 보였습니다. 10분 경과 후, 본 발명은 100µm 이상의 큰 결정을 형성한 반면, 비교군들은 20µm 미만의 작은 결정에 그쳤습니다.

또한, 다양한 종류의 결정화 대상물에 대해 실험한 결과, 모든 실시예에서 비교예보다 월등히 큰 결정이 형성되는 것을 확인하여 본 기술의 폭넓은 적용 가능성을 입증하였습니다.

활용 방안 및 기대효과

활용 방안

• 신약 개발: 신규 약물 후보 물질의 3차원 구조 분석을 위한 고품질 단결정(single crystal) 제조

• 정밀 화학: 고순도 유기/무기 화합물 및 기능성 소재 생산 공정

• 재료 과학: 금속-유기 복합체(MOF), 기능성 다공성체 등 새로운 소재 개발 및 대량 생산

• 생명 과학: 단백질, 핵산 등 거대 분자 화합물의 구조 연구를 위한 결정화

기대효과

• 연구개발 시간 단축: 신약 및 신소재 개발 과정에서 결정 구조 분석에 소요되는 시간을 획기적으로 단축합니다.

• 생산 효율성 증대: 의약품 및 정밀화학 제품 생산 공정의 효율성을 높여 비용 절감에 기여합니다.

• 고품질 데이터 확보: 양질의 결정학 데이터 확보를 통해 연구의 정확성과 신뢰도를 향상시킵니다.

• 신규 소재 상용화 촉진: 기존 방법으로는 결정화가 어려웠던 신규 소재의 상용화를 앞당길 수 있습니다.

시장 동향

시장 규모 및 성장 전망

결정화 기술이 필수적인 의약품 및 정밀 화학 산업은 고령화, 만성질환 증가, 신흥국 소득 증대 등의 요인으로 지속적인 성장이 예상됩니다. 특히, 의약품 원료(API/PI) 시장은 꾸준히 성장하고 있습니다. 전 세계 의약품 API/PI 시장은 2019년 1,822억 달러 규모를 형성했으며, 연평균 6.1% 성장하여 2024년에는 2,452억 달러 규모로 성장할 것으로 전망됩니다.

• 구조 단백질체학 기기 시장: 2017년 7억 5,600만 달러 규모로, 연평균 12.81% 성장이 예상되었습니다. (출처)

• 글로벌 단백질 의약품 시장: 2018년 1,226억 6,800만 달러 규모에 이를 것으로 예측되었습니다. (연평균 8.10% 성장) (출처)

• 글로벌 제네릭 의약품 시장: 2024년 4억 7,110만 달러 규모에 이를 것으로 예상됩니다. (연평균 6.26% 성장) (출처)

산업 동인 및 기회 요인

1. 만성질환 및 고령화 인구 증가: 지속적인 의약품 수요 증대를 견인하여 관련 기술 시장의 성장을 촉진합니다.

2. 제네릭 의약품 시장 확대: 다국적 제약사의 블록버스터 의약품 특허 만료에 따라 제네릭 의약품 생산이 증가하면서 고효율 결정화 기술의 필요성이 커지고 있습니다.

3. 키랄 의약품의 중요성 증대: 전 세계 의약품 매출의 절반 이상을 차지하는 키랄 의약품의 고순도 생산이 중요해지면서, 정밀한 결정화 및 분리 기술에 대한 투자가 확대되고 있습니다.

4. 바이오 의약품의 부상: 단백질 의약품과 같은 바이오 의약품 시장의 성장은 복잡한 분자 구조를 안정적으로 결정화하는 고도화된 기술의 수요를 창출합니다.
