발명의 배경과 필요성

기술의 배경과 문제점

• 기존의 활성탄 필터는 공기 중 오염물질의 통로를 차단할 뿐, 오염물질 자체를 소멸시키지 못하는 한계가 있습니다.

• 광촉매로 사용되는 기존 이산화티타늄(TiO2)은 380nm 이하의 자외선(UV)만 흡수하므로, 자외선 양이 적은 실내에서는 효과가 미미합니다.

• 또한, 제올라이트 등 다른 광촉매에 비해 오염물질 분해 효율이 낮고, 전기 전도율이 낮아 광 생성 전자의 분리와 전송에 불리하여 성능이 제한됩니다.

기술의 필요성

• 실내외 공기 질 개선에 대한 사회적 요구가 증가함에 따라, 가시광선에서도 높은 효율을 보이는 새로운 광촉매 기술 개발이 시급합니다.

• 기존 이산화티타늄 광촉매의 한계를 극복하고, 다양한 오염물질을 효과적으로 분해할 수 있는 고성능, 저비용의 광촉매 복합체가 필요합니다.

• 본 발명은 이러한 문제점을 해결하기 위해, 환원된 이산화티타늄과 금속 산화물을 화학적으로 결합시킨 신규 이산화티타늄 복합체를 제공하는 것을 목표로 합니다.

구현 방법

기술의 원리

• 본 기술은 기존 이산화티타늄을 환원시켜 에너지 밴드갭이 낮은 청색 이산화티타늄(Blue TiO2)을 제조하는 것이 핵심입니다. 밴드갭이 낮아져 적은 에너지(가시광선)로도 전자가 쉽게 활성화될 수 있습니다.

• 이렇게 제조된 청색 이산화티타늄을 텅스텐 산화물(WO3)과 같은 금속 산화물과 화학적으로 결합시켜, 광촉매 활성을 극대화하는 복합체를 형성합니다.

• 이 화학적 결합은 물리적 혼합보다 더 적은 양의 재료로 우수한 성능을 구현하며, 하이드록실 라디칼(hydroxyl radical)의 발생을 용이하게 하여 강력한 산화력을 갖게 합니다.

구체적인 구현 방법

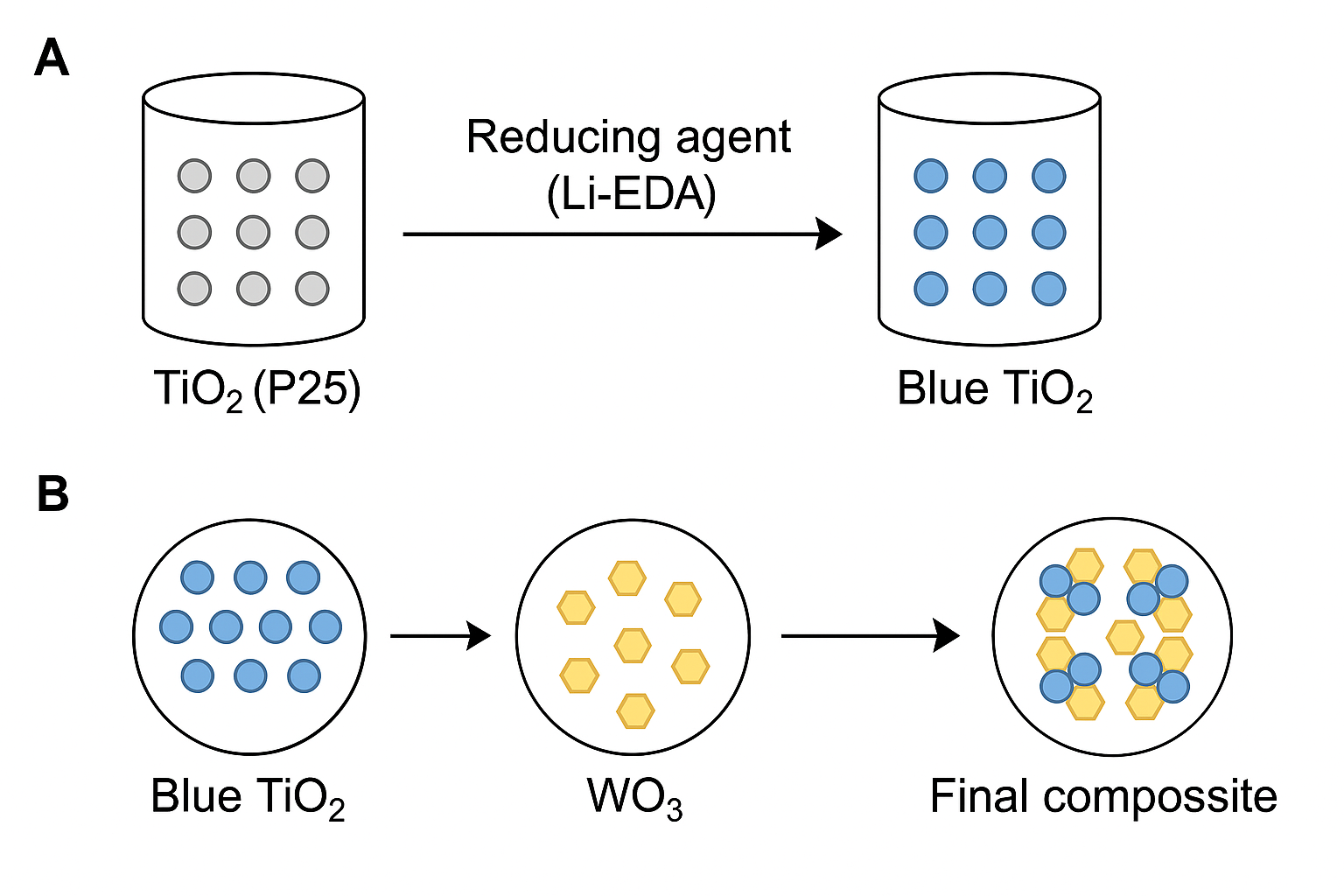

1. 환원된 이산화티타늄 형성: 아나타제상 및 루타일상을 포함하는 이산화티타늄(P25)을 환원제(예: Li-EDA)와 혼합하여 루타일상을 선택적으로 환원시켜 청색의 환원된 이산화티타늄(Blue TiO2)을 형성합니다. 이 과정은 상온, 밀폐 및 무수 조건에서 수행됩니다.

2. 이산화티타늄 복합체 형성: 제조된 환원된 이산화티타늄과 금속 산화물 전구체(예: 파라텅스텐산암모늄)를 에탄올과 같은 용매에 분산시킨 후, 수일간 교반하여 두 물질이 화학적으로 결합된 복합체를 형성합니다.

3. 건조: 용매를 필터링하여 복합체를 분리하고, 탈이온수로 세척한 후 진공 오븐에서 상온 건조하여 최종적인 이산화티타늄 복합체 분말을 획득합니다.

기술의 장점

• 넓은 광원 활용: 자외선뿐만 아니라 가시광선 및 적외선 영역의 빛에도 반응하여 실내 환경에서도 높은 효율을 보입니다.

• 강력한 오염물질 제거: 미세먼지, 질소산화물(NOx), 아세트알데하이드, 포름알데하이드 등 다양한 유기 오염 물질과 각종 곰팡이, 세균을 효과적으로 제거합니다.

• 제조 공정 혁신 및 비용 절감: 고온/고압 공정이 아닌 상온 처리 방식으로 제조 위험성과 비용을 낮췄습니다.

• 높은 재료 효율: 화학적 결합을 통해 물리적 혼합(1:3 비율) 대비 훨씬 적은 양의 환원된 이산화티타늄(1:0.25 비율)으로 동등 이상의 성능을 구현하여 제조원가를 크게 감소시킬 수 있습니다.

실험 및 결과

실험의 목적

본 실험은 개발된 이산화티타늄 복합체의 광촉매 성능을 검증하기 위해, 가시광선 조건 하에서 대표적인 실내 오염물질인 아세트알데하이드 가스의 분해 능력을 측정하고 기존 물질들과 비교 분석하는 것을 목적으로 합니다.

실험 방법 및 과정

1. 광촉매 시료 준비: 실시예에 따라 제조된 이산화티타늄 복합체(BTO-WO3-x) 및 비교군(BTO, BTO/WO3 등)을 300mg씩 유리 조각에 코팅합니다.

2. 가스 주입: 3L 용량의 Tedlar bag에 시료를 넣고, 아세트알데하이드 가스 농도가 100ppm이 되도록 가스를 주입합니다.

3. 광조사 및 농도 측정: 가시광 LED 조명을 시료에 조사하면서 30분 간격으로 총 120분 동안 검지관을 이용하여 bag 내부의 아세트알데하이드 농도 변화를 측정합니다.

실험 결과

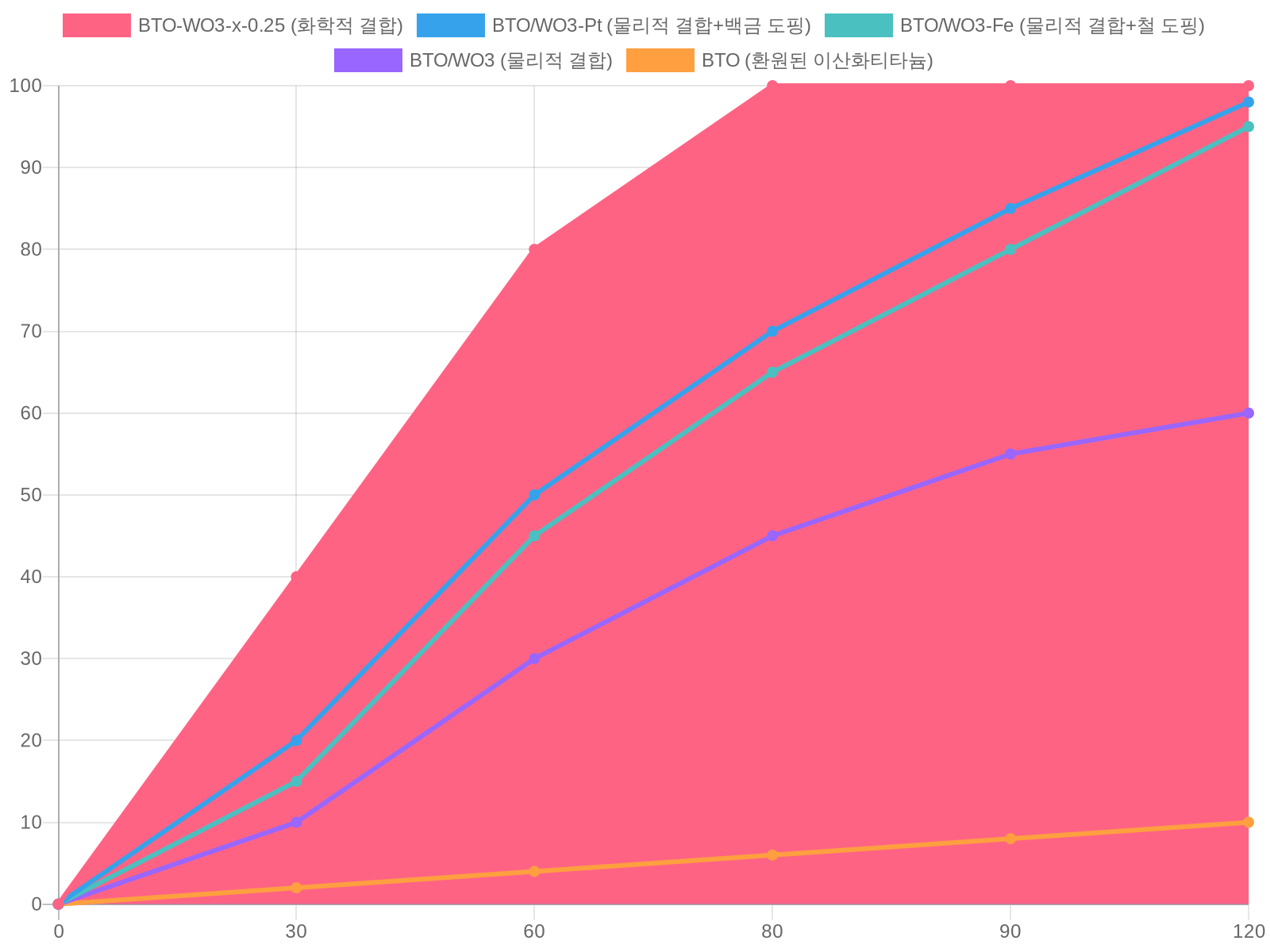

실험 결과, 본 발명에 따른 화학적 결합 이산화티타늄 복합체(BTO-WO3-x-0.25)가 가장 뛰어난 가스 분해 성능을 보였습니다. 아래 차트와 표는 주요 광촉매들의 성능을 비교하여 보여줍니다.

결과 분석에 따르면, 환원된 이산화티타늄(BTO)과 삼산화텅스텐(WO3)이 1:0.25 비율로 화학 결합된 복합체는 단 80분 만에 아세트알데하이드 100%를 분해하여 다른 어떤 비교군보다 월등한 성능을 입증했습니다. 또한, XRD 및 XPS 스펙트럼 분석 결과, 화학적으로 결합된 복합체는 물리적 혼합물과 다른 고유한 피크를 보여 성공적인 화학적 결합이 이루어졌음을 확인했습니다.

활용 방안 및 기대효과

활용 방안

• 공기청정기 필터: 실내 공기청정기, 차량용 에어컨 필터 등에 적용하여 휘발성 유기화합물(VOCs) 및 악취를 제거합니다.

• 건축 자재: 페인트, 코팅제, 타일 등에 혼합하여 자체적으로 공기를 정화하고 곰팡이 및 세균 증식을 억제하는 기능성 건축 내외장재로 활용 가능합니다.

• 수질 정화: 저수지, 강 하류 등에 살포하여 녹조 현상을 유발하는 유기물을 분해하고 수질을 개선하는 데 사용될 수 있습니다.

• 환경 시설: 도로 방음벽, 터널 내벽 등에 코팅하여 자동차 배기가스에 포함된 질소산화물(NOx) 등 대기 오염물질을 저감합니다.

기대효과

• 경제적 효과: 저렴한 원료와 상온 공정을 통해 기존 고비용 광촉매 시장에서 가격 경쟁력을 확보하고, 고효율 재료 사용으로 관련 산업의 부가가치를 높일 수 있습니다.

• 환경적 효과: 실내외 공기 질을 획기적으로 개선하여 국민 건강 증진에 기여하고, 수질 오염 및 대기 오염 문제 해결에 중요한 역할을 할 수 있습니다.

• 기술적 파급 효과: 본 기술은 광촉매뿐만 아니라 태양전지, 센서 등 다양한 나노 소재 분야에 응용될 수 있는 플랫폼 기술로서 높은 잠재력을 가집니다.

시장 동향

시장 규모 및 성장 전망

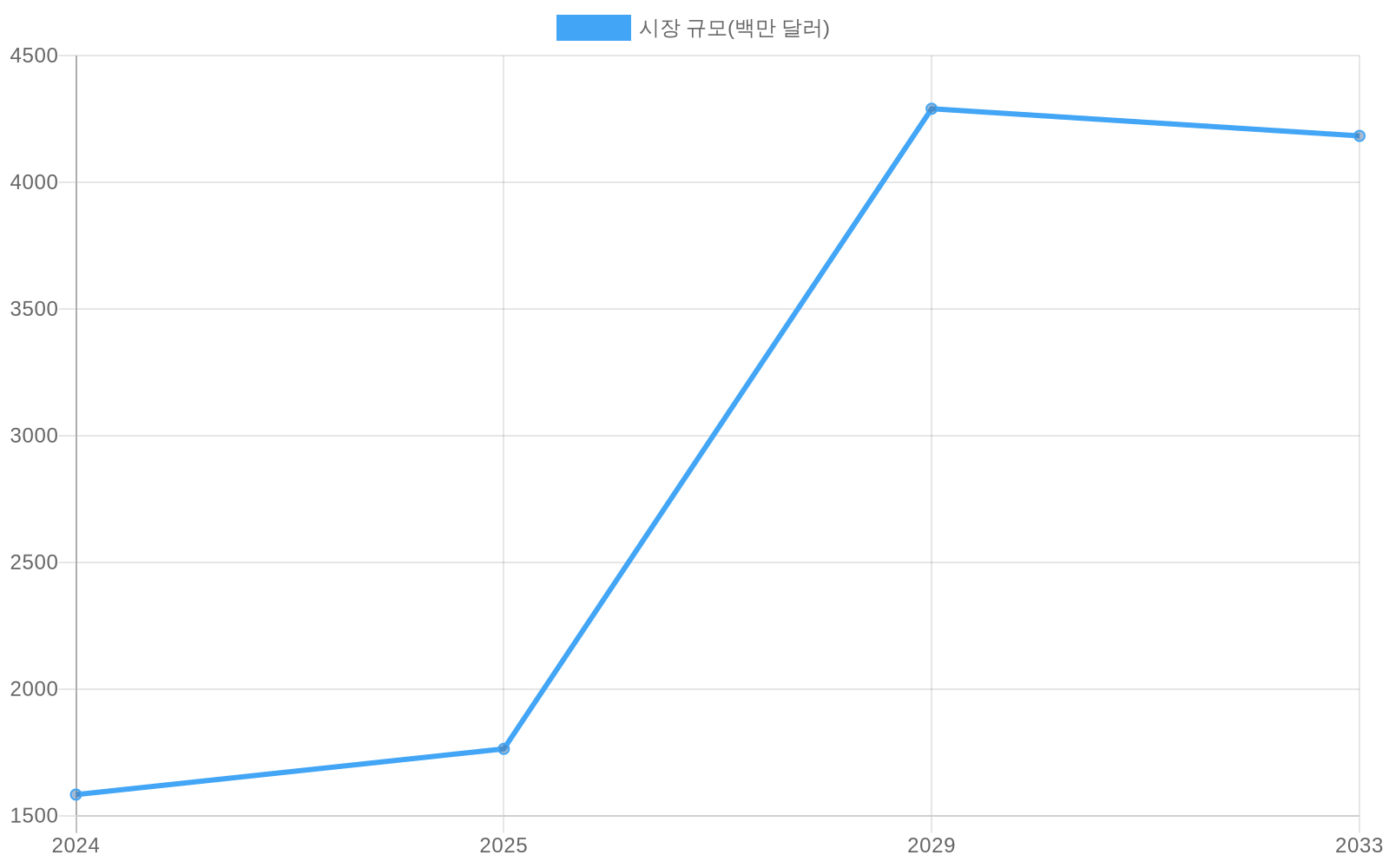

전 세계 광촉매 시장은 환경 문제에 대한 인식 증가와 기술 발전에 힘입어 가파른 성장세를 보이고 있습니다. 한 보고서에 따르면, 시장 규모는 2024년 15억 8,311만 달러에서 2033년 41억 8,290만 달러에 이를 것으로 전망되며, 이는 연평균 11.4%의 높은 성장률에 해당합니다 (출처). 특히 이산화티타늄(TiO₂)은 전체 광촉매 시장의 70% 이상을 차지하는 핵심 소재입니다.

• 대한민국 실내 공기 정화 시장: 2023년 9억 310만 달러에서 2033년 17억 6,540만 달러 규모로 성장할 것으로 예측됩니다(연평균 6.93% 성장) (출처).

• 응용 분야별 성장: 건설 산업의 자가 세척 코팅 사용은 40% 증가했으며, 물 정화 분야는 광촉매 응용의 40% 이상을 차지하는 등 다양한 산업에서 채택이 확대되고 있습니다 (출처).

산업 동인 및 기회 요인

1. 환경 규제 강화 및 소비자 인식 증대: 각국 정부의 엄격한 환경 정책과 대기오염, 호흡기 질환에 대한 소비자 우려 증가는 공기 및 수질 정화 기술 수요를 촉진하는 핵심 동인입니다 (출처).

2. 기술 발전과 적용 분야 확장: 나노 기술 발전으로 광촉매 효율이 향상되고 있으며, 건설, 자동차, 의료, 신재생에너지(수소 생산) 등 적용 분야가 빠르게 확장되어 새로운 시장 기회를 창출하고 있습니다 (출처).

3. 스마트 및 친환경 기술 트렌드: AI 및 IoT 기술을 접목한 스마트 공기청정기, 에너지 효율이 높은 친환경 제품에 대한 선호가 증가하며 고성능 광촉매 소재의 중요성이 더욱 부각되고 있습니다 (출처).
