발명의 배경과 필요성

기술의 배경과 문제점

• 고효율 에너지 생성의 어려움: 물을 분해하여 산소를 생성하는 반응(OER)은 많은 에너지가 필요하고 반응 시간이 길어 상용화에 어려움이 있었습니다.

• 고비용 및 오염 문제: 기존에 사용되던 RuO2 또는 IrO2 양극은 고가의 귀금속을 사용해야 하므로 비용이 많이 들고, 교차 오염의 가능성이 존재했습니다.

• 단일 원자 촉매의 안정성 한계: 귀금속 사용량을 줄이기 위해 개발된 단일 원자 촉매(SAC)는 원자와 지지체 간의 약한 결합으로 인해 쉽게 분리되거나 원자들끼리 뭉치는 문제가 있었습니다.

기술의 필요성

• 적은 에너지로 물을 분해할 수 있는 새로운 고효율 촉매 개발이 시급합니다.

• 고가의 귀금속 사용을 최소화하여 수소 생산 비용을 절감할 수 있는 경제적인 촉매가 필요합니다.

• 장시간 사용에도 성능이 저하되지 않는 안정성이 뛰어난 단일 원자 촉매 구조의 개발이 요구됩니다.

구현 방법

기술의 원리

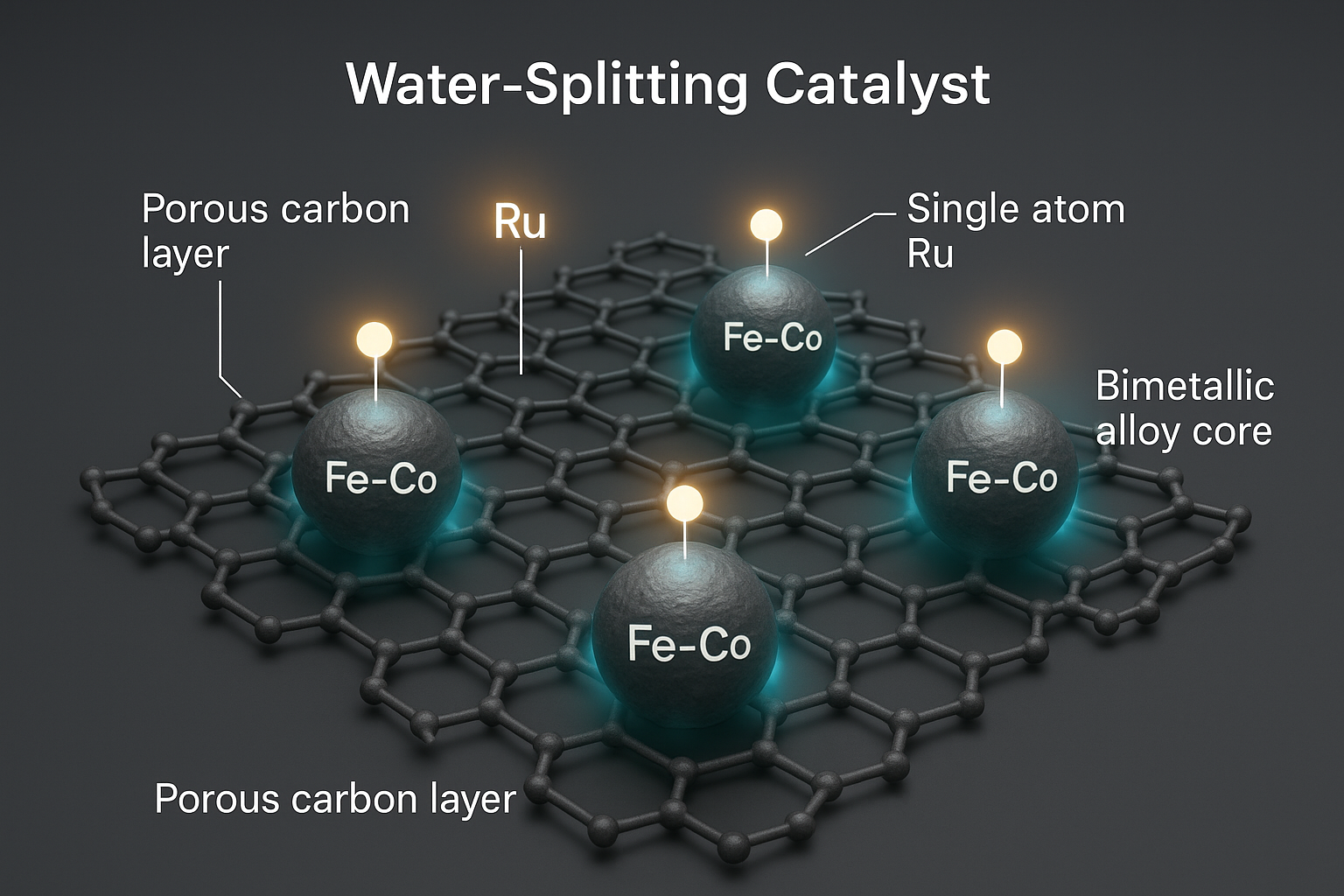

• 본 발명의 촉매는 다공성 탄소층, 그 위에 분산된 이금속성 금속 합금 코어, 그리고 코어 위에 분산된 단일 원자 귀금속으로 구성됩니다.

• 단일 원자 귀금속이 산소 생성 반응의 속도를 결정하는 단계의 에너지 장벽을 효과적으로 낮춥니다.

• 금속 합금 코어 표면에 흡착된 산소가 물 분해 반응의 중간 물질(OOH*)을 안정화시켜 전체 반응 효율을 극대화합니다.

• 다공성 탄소층은 높은 전도성을 제공하여 전자의 이동을 원활하게 하고 반응 속도를 향상시킵니다.

구체적인 구현 방법

1. 금속-폴리머 미셀 형성: 제1 금속 전구체, 제2 금속 전구체 및 폴리머 용액을 혼합하여 다수의 금속-폴리머 미셀을 형성합니다.

2. 귀금속 부착: 형성된 미셀 용액에 귀금속 전구체를 투입하여 미셀 표면에 단일 원자 형태의 귀금속이 부착된 중간체를 만듭니다.

3. 열처리: 이 중간체를 비활성 기체 분위기(600~900℃)에서 열처리하여 폴리머를 다공성 탄소층으로 변환시키고, 금속 합금 코어를 형성하며 표면에 산소를 흡착시킵니다.

기술의 장점

• 월등한 에너지 효율: 10 mA/cm²의 전류 밀도를 달성하는 데 필요한 과전압이 180 mV에 불과하여, 기존 촉매(최소 298 mV) 대비 에너지 소모를 크게 줄일 수 있습니다.

• 뛰어난 내구성: 100시간 이상 연속 작동에도 전압 변화 없이 안정적인 성능을 유지하여, 기존 촉매 대비 수명이 2배 이상 깁니다.

• 높은 산소 발생 효율: 약 97.4%에 달하는 높은 페러데이 효율로 투입된 전기 에너지를 효과적으로 산소 발생에 사용합니다.

• 제조 비용 절감: 고가의 귀금속 사용량을 획기적으로 줄이는 제조 공법을 통해 촉매 생산 비용을 절감할 수 있습니다.

실험 및 결과

실험의 목적

본 실험은 발명에 따른 물 분해 촉매(RuSACoFe2/G)의 고유한 구조적 특성을 규명하고, 기존 상용 촉매와 비교하여 산소 발생 반응(OER) 성능 및 장기 내구성이 얼마나 우수한지를 정량적으로 검증하는 것을 목적으로 합니다.

실험 방법 및 과정

1. 촉매 합성: 폴리머 용액과 금속 전구체를 혼합 후, 750℃의 Ar 분위기에서 4시간 동안 열처리하여 RuSACoFe2/G 촉매 샘플을 제조했습니다.

2. 구조 분석: 투과전자현미경(TEM, STEM), X선 회절(XRD), 에너지 분산형 X선 분광법(EDX)을 이용하여 촉매의 미세 구조와 원소 조성을 분석했습니다.

3. 화학적 상태 분석: X선 광전자 분광법(XPS), X선 흡수 미세구조 분석(XANES, EXAFS)을 통해 귀금속(Ru)이 응집되지 않은 단일 원자 상태로 존재함과 표면 산소의 존재를 확인했습니다.

4. 성능 평가: 전기화학적 측정을 통해 산소 발생 반응(OER) 분극 곡선, 과전압, 타펠(Tafel) 기울기 등 핵심 성능 지표를 평가했습니다.

5. 내구성 테스트: 일정한 전류 밀도 하에서 장시간(100시간 이상) 구동하며 전위 변화를 측정하여 성능 안정성을 검증했습니다.

실험 결과

실험 결과, 본 발명의 RuSACoFe2/G 촉매는 기존 상용 RuO2 촉매 및 Ru이 없는 CoFe2/G 촉매에 비해 현저히 낮은 과전압과 타펠 기울기를 보였습니다. 이는 본 발명의 촉매가 훨씬 적은 에너지로 더 빠르게 산소를 발생시키는, 월등히 뛰어난 촉매 활성을 가짐을 명확히 입증합니다.

활용 방안 및 기대효과

활용 방안

• 고효율 그린 수소 생산: 재생에너지와 연계된 수전해 시스템의 산소 발생 전극(anode)에 적용하여 그린 수소 생산 효율을 극대화할 수 있습니다.

• 양방향 촉매로의 확장: 단일 원자 귀금속을 나노 입자 형태로 변경하여, 산소 발생뿐만 아니라 수소 발생 반응(HER)에도 사용 가능한 고성능 양방향 촉매로 활용이 가능합니다.

• 차세대 에너지 시스템 적용: 연료 전지, 금속-공기 전지 등 산소의 전기화학적 반응이 중요한 다양한 차세대 에너지 저장 및 변환 시스템의 핵심 소재로 적용할 수 있습니다.

기대효과

• 경제적 효과: 촉매 제조 비용 및 수소 생산에 필요한 전력 비용을 동시에 절감하여 그린 수소의 가격 경쟁력을 확보하고, 관련 산업의 성장을 촉진할 수 있습니다.

• 산업적 효과: 수전해 핵심 소재의 기술 국산화를 통해 해외 의존도를 낮추고, 글로벌 수소 시장에서 기술 경쟁력을 강화하여 수출 증대에 기여할 수 있습니다.

• 환경적 효과: 화석연료를 대체하는 그린 수소의 생산을 확대하여 탄소중립 목표 달성에 기여하고, 미세먼지 등 환경 문제 해결에 이바지할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

물 분해 촉매 기술이 핵심인 글로벌 물 전기 분해(수전해) 시장은 친환경 수소 생산 수요 증가에 힘입어 폭발적인 성장이 예상됩니다. 2021년 4억 2백만 달러 규모였던 시장은 예측 기간 동안 연평균 35.3%의 높은 성장률을 기록할 것으로 전망됩니다(출처: Emergen Research).

• 전 세계 수전해 설비 시장은 2030년 40GW 규모로 급격히 성장하고, 관련 시장 가치는 161억 달러에 이를 것으로 예측됩니다.

• 대한민국 정부는 '수소 경제 활성화 로드맵'을 통해 2040년까지 그린 수소 생산량을 526만 톤으로 확대할 목표를 제시했으며, 이에 따라 관련 기술 특허 출원도 급증하고 있습니다.

• 기술 발전과 규모의 경제 확대로 그린수소 생산 단가는 지속적으로 하락하여, 2030년에는 kg당 1달러 수준까지 저렴해질 것으로 전망되어 시장 성장을 더욱 가속화할 것입니다.

주요 플레이어 및 경쟁 환경

수전해 기술 시장은 높은 기술 장벽을 바탕으로 소수의 글로벌 기업들이 시장을 선도하고 있습니다. 주요 기업들은 자체 기술 개발과 더불어 전략적 파트너십, M&A를 통해 기술 포트폴리오를 확장하며 시장 지배력을 강화하고 있습니다. 국내에서도 SK, POSCO, 한화 등 대기업들이 그린수소 시장 선점을 위해 대규모 투자를 진행하며 글로벌 기업들과의 경쟁을 준비하고 있습니다.

산업 동인 및 기회 요인

1. 글로벌 탄소중립 목표: 전 세계적인 기후 변화 대응 및 탄소 배출 감축을 위한 강력한 정책들이 수전해 기술 수요를 직접적으로 견인하고 있습니다.

2. 정부의 강력한 정책 지원: 미국의 인플레이션 감축법(IRA), 유럽의 REPowerEU 등 주요국 정부가 수소 산업에 막대한 보조금과 세제 혜택을 제공하며 시장 성장을 가속화하고 있습니다.

3. 재생에너지 가격 하락: 태양광, 풍력 등 재생에너지의 발전 단가가 지속적으로 하락하면서, 이를 기반으로 하는 그린수소의 생산 경제성이 빠르게 향상되고 있습니다.

4. 에너지 안보 확보: 화석연료에 대한 의존도를 낮추고 에너지 자립도를 높이기 위한 핵심 수단으로 수소 에너지가 부상하면서, 각국이 수소 인프라 구축에 적극적으로 나서고 있습니다.
