발명의 배경과 필요성

기술의 배경과 문제점

• 기존의 저온 유지장치용 시료 홀더는 고체 시료 분석에만 활용이 가능했습니다.

• 저온 유지장치 내부를 진공 상태로 만들 경우, 액체 시료는 증발하여 관측이 불가능했습니다.

• 진공을 잡지 않을 경우, 온도 차이로 인한 물의 응결 현상(물방울 맺힘) 때문에 정확한 관측이 어려웠습니다.

기술의 필요성

• 기존 기술의 한계를 극복하고, 저온 환경에서 액체 시료의 적외선 분광 분석을 가능하게 하는 새로운 시료 홀더의 개발이 필요합니다.

구현 방법

기술의 원리

• 본 발명은 실리콘 오링(O-ring), 진공 그리스(grease), 그리고 적외선 분광학용 윈도우를 활용하여 액체 시료를 완벽하게 밀봉합니다.

• 이러한 밀봉 구조는 저온 유지장치의 진공 환경에서도 액체 시료가 증발하는 것을 효과적으로 방지합니다.

구체적인 구현 방법

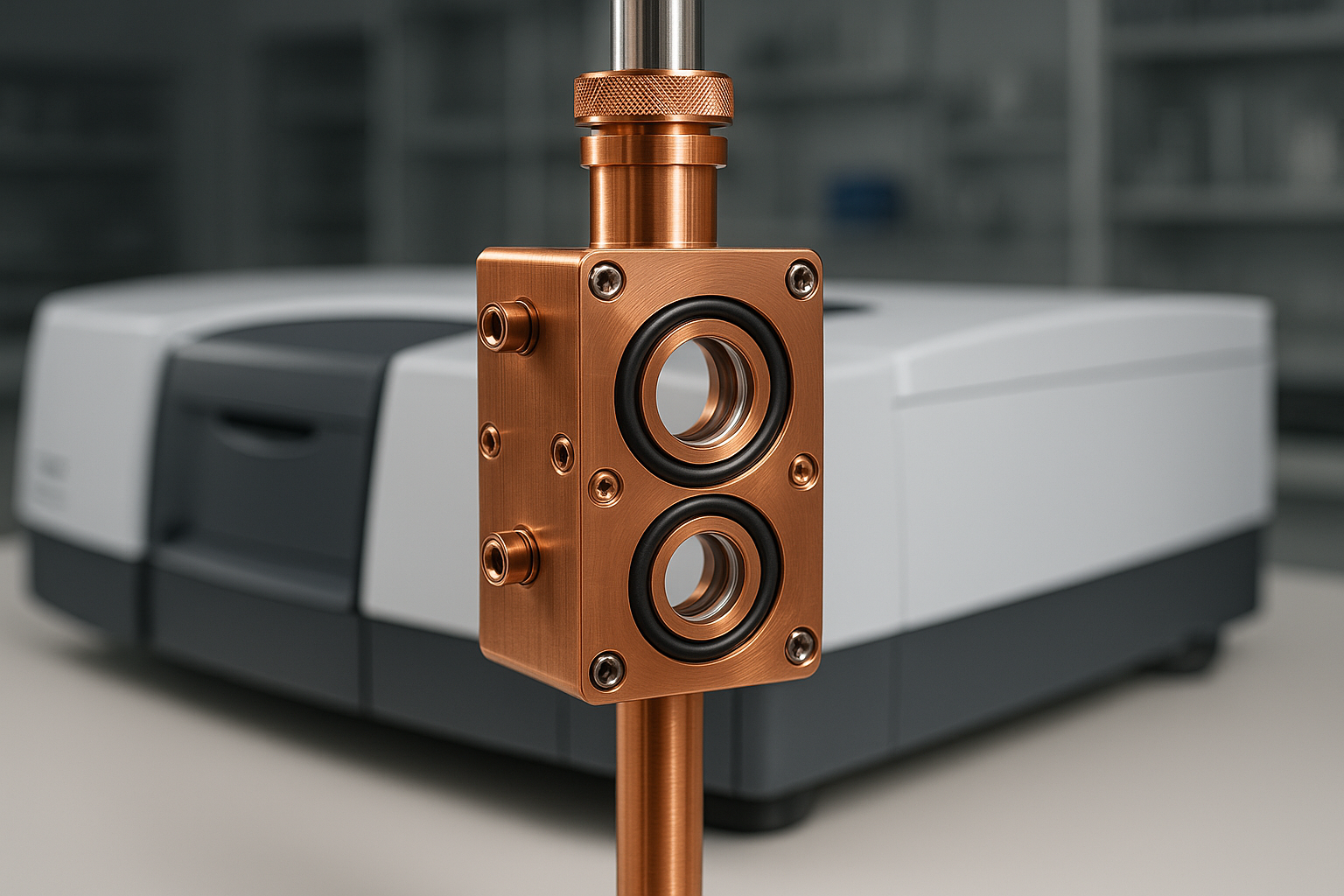

1. 구성 요소: 열전도성이 뛰어난 구리(Cu)로 제작된 제1본체, 제2본체, 덮개로 구성됩니다.

2. 밀봉 구조: 제1, 제2, 제3 실리콘 오링을 각 부품의 결합부에 위치시키고, 표면에 진공 그리스를 도포하여 밀봉 효과를 극대화합니다.

3. 시료 안착: 두 개의 적외선 분광학용 윈도우(예: CaF2, NaCl) 사이에 액체 시료를 위치시키고, 파라 필름(para film)으로 측면을 감싸 1차 밀봉합니다.

4. 조립: 시료가 담긴 윈도우를 제2본체에 장착하고, 덮개를 닫아 나사로 결합하여 최종적으로 시료 홀더를 완성합니다.

기술의 장점

• 세계 최초로 저온(-193℃ ~ 50℃) 환경에서 액체 시료의 적외선 분광 분석을 가능하게 합니다.

• 정교한 밀봉 설계를 통해 진공 환경에서도 시료의 증발을 완벽하게 차단합니다.

• 열전도성이 높은 구리 소재를 사용하여 빠르고 정확한 온도 제어가 가능합니다.

활용 방안 및 기대효과

활용 방안

• 리튬 이온 배터리(LIB) 연구: 저온 환경에서 전해액 용매 구조의 변화를 분석하고, 이온과 용매 분자의 상호작용을 규명하는 데 활용할 수 있습니다.

• 생명 과학 및 이화학 분석: 냉동 인간 연구에서의 저온 단백질 구조 변화 관측, 물의 구조 변화 등 다양한 기초 과학 연구에 적용 가능합니다.

기대효과

• 저온에서의 액체 물질 특성 연구에 대한 새로운 지평을 열어, 관련 산업 기술 발전에 기여할 수 있습니다.

• 특히, 차세대 배터리 성능 향상을 위한 핵심 데이터 확보에 기여하여, 전기차 및 에너지 저장 장치(ESS) 산업의 경쟁력을 높일 수 있습니다.

시장 동향

시장 규모 및 성장 전망

글로벌 적외선 분광 시장은 북미 지역이 2024년 기준 35.5%의 가장 큰 점유율을 차지하며 시장을 주도하고 있습니다. 이는 강력한 제약 및 의료 부문, 첨단 연구 인프라에 기인합니다. 또한, 아시아 태평양 지역은 급속한 산업화와 R&D 투자 증가에 힘입어 예측 기간 동안 가장 빠르게 성장할 것으로 전망됩니다.

주요 플레이어 및 경쟁 환경

글로벌 주요 기업들은 기술 혁신을 통해 시장 경쟁력을 강화하고 있습니다. 최근 출시된 FT-IR 관련 주요 제품들은 소형화, 사용자 편의성 증대, 성능 고도화에 초점을 맞추고 있습니다.

최신 FT-IR 분광기 시장의 주요 제품 출시 동향

산업 동인 및 기회 요인

1. AI 및 머신러닝 도입: AI 알고리즘을 통해 복잡한 스펙트럼 데이터를 자동으로 분석하고 패턴을 식별하여 분석의 효율성과 정확성을 높이고 있습니다.

2. 규제 강화 및 적용 분야 확대: 제약, 식품 안전, 환경 모니터링 분야의 엄격한 품질 관리 기준으로 인해 IR 분광법의 채택이 증가하고 있습니다.

3. 소형화 및 휴대성 증대: 기술 발전으로 장비가 소형화되고 휴대 가능해지면서 현장 및 실시간 분석 수요를 충족시키고 있습니다.

4. 양자 컴퓨팅 및 우주항공 산업 성장: 양자 컴퓨터, 인공위성 등 첨단 기술 분야에서 극저온 환경 구축이 필수적이 되면서 저온 유지장치 및 관련 센서 기술의 수요가 폭발적으로 증가할 것으로 예상됩니다.

출처: Data Bridge Market Research, Made-in-China.com Insights, Global Growth Insights
