발명의 배경과 필요성

기술의 배경과 문제점

• 기존의 투과 적외선 분광학은 경로길이를 수십 마이크로미터 수준으로 얇게 유지하는 기술이 없어 주로 기체상 반응 관측에만 활용되는 한계가 있었습니다.

• 이를 보완한 감쇠 전반사 적외선 분광학은 경로길이가 시료의 굴절률에 따라 고정되어 조절이 불가능하고, 이로 인해 농도가 낮은 반응 중간체 검출과 정량 분석에 어려움이 있었습니다.

기술의 필요성

• 액상에서 일어나는 화학반응을 별도의 시료 추출이나 외부 개입 없이 실시간으로 관측하고 분석할 수 있는 새로운 모니터링 시스템이 필요합니다.

• 반응 조건에 맞춰 경로길이를 자유롭게 조절함으로써, 정확한 정량 분석을 수행하고 미량의 반응 중간체까지 효과적으로 검출할 기술이 요구됩니다.

구현 방법

기술의 원리

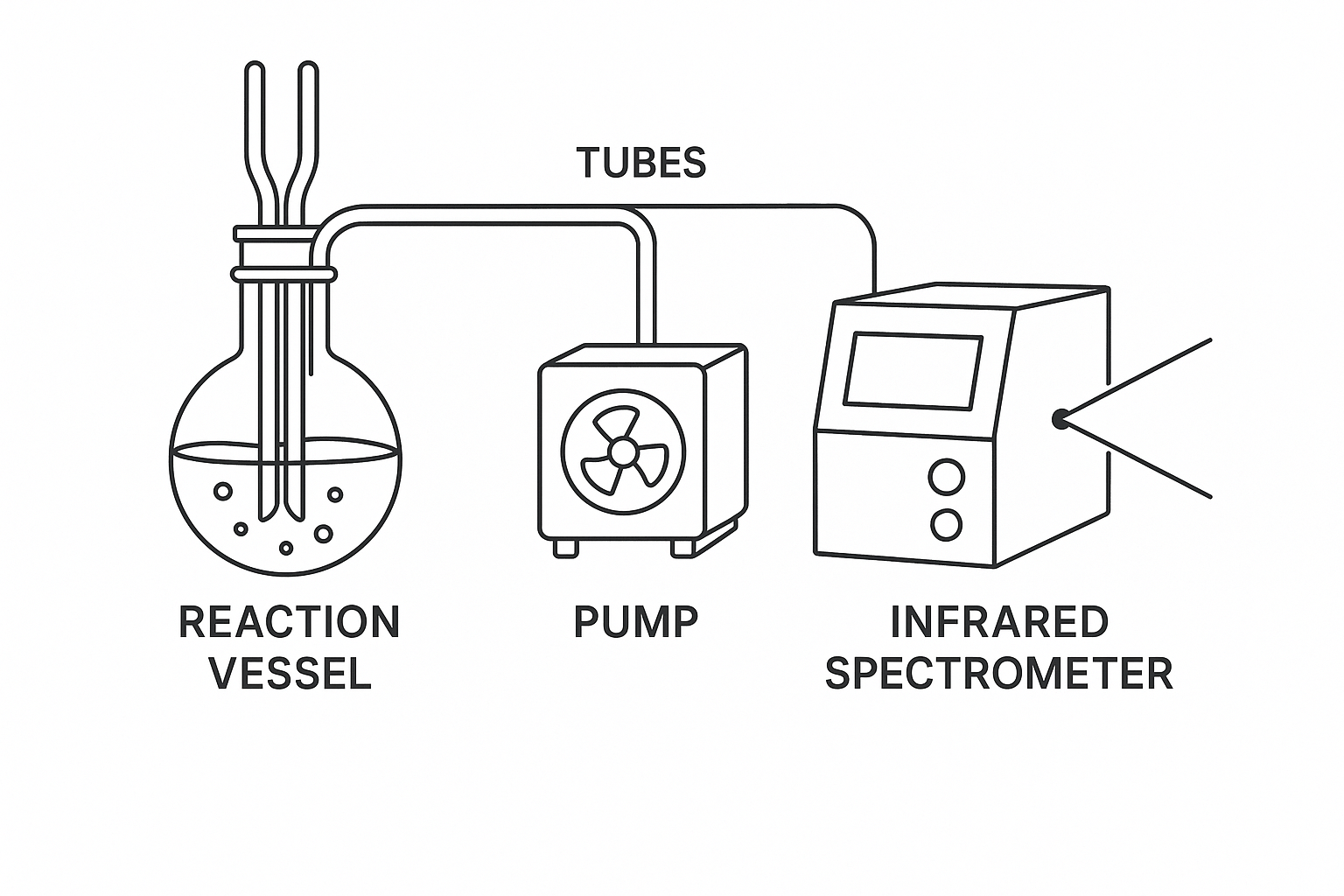

• 화학반응이 일어나는 반응용기와 유압펌프, 그리고 투과 적외선 분광기기를 튜브로 연결하여 반응 용액을 지속적으로 순환시키는 구조를 가집니다.

• 핵심 원리는 적외선 분광기기 내 플로우 셀(flow cell)에 삽입된 '간격띄우개(spacer)'의 두께를 조절하여 빛이 시료를 통과하는 경로길이를 제어하는 것입니다.

• 이를 통해 용매에 의한 적외선 흡수 포화는 피하면서, 분석하고자 하는 저농도 반응 중간체의 미세한 흡수 신호는 극대화하여 검출할 수 있습니다.

구체적인 구현 방법

1. 시스템 구성: 화학반응이 일어나는 반응용기, 반응 용액을 순환시키는 유압펌프, 실시간 스펙트럼을 얻는 적외선 분광기기를 내화학성 튜브로 연결합니다.

2. 플로우 셀 제작: 다양한 두께의 간격띄우개를 두 장의 적외선 분광학용 윈도우 사이에 배치하고, 이를 샘플 홀더로 고정하여 플로우 셀을 조립합니다. 간격띄우개의 위아래를 일부 잘라내 용액의 입구와 출구를 만듭니다.

3. 반응 용액 순환: 펌프를 가동하여 반응용기의 용액을 3±2 mL/min의 유속으로 적외선 분광기기의 플로우 셀로 보낸 뒤, 다시 반응용기로 되돌려 보내는 순환 시스템을 구축하여 실시간 모니터링을 수행합니다.

기술의 장점

• 경로길이 조절 가능: 1~990 ㎛ 범위의 다양한 두께의 간격띄우개를 활용하여 반응 조건에 최적화된 경로길이를 설정할 수 있어 정확한 정량 분석이 가능합니다.

• 민감도 향상: 기존 감쇠 전반사(ATR) 방식의 민감도 한계를 극복하여, 이전에는 검출하기 어려웠던 저농도의 반응 중간체도 효과적으로 검출할 수 있습니다.

• 실시간 자동화 모니터링: 유압펌프를 이용해 시료 추출 과정 없이 전체 반응 과정을 자동으로 모니터링하여 데이터의 연속성과 신뢰성을 확보합니다.

• 외부 공기 차단: 고무마개와 바늘을 이용해 반응용기를 완벽히 밀폐함으로써, 공기나 수분에 민감한 화학반응도 안정적으로 관측할 수 있습니다.

실험 및 결과

실험의 목적

본 연구에서는 제안된 플로우 FTIR 및 NMR 통합 분석 시스템의 유효성을 검증하고, 이를 이용해 기존에 논란이 있던 벤즈옥사졸(benzoxazole) 합성 반응 메커니즘을 실험적으로 규명하는 것을 목적으로 하였습니다.

실험 방법 및 과정

1. 플로우 FTIR 반응기 제작: 테스트 튜브, 듀얼 펌프, 56 ㎛ 두께의 스페이서를 사용한 IR 샘플 셀, 그리고 FTIR 분광기기를 연결하여 반응기를 구축했습니다.

2. 실시간 스펙트럼 측정: 알디민, NaCN, DMF로 구성된 반응 혼합물을 제조하고 3.0 mL/min의 유속으로 순환시키며 5분 간격으로 FTIR 스펙트럼을 측정했습니다.

3. 통합 분석: 인 오페란도 플로우 NMR(60 MHz) 측정을 병행하여 반응 동역학을 정량적으로 분석하고, FTIR 결과와 교차 검증했습니다.

4. 조건 비교: 불활성 대기(Ar 퍼징) 조건에서도 동일한 실험을 수행하여 에어로 산화 단계의 영향을 확인했습니다.

실험 결과

실험 결과, 반응 초기 중간체인 INT A(-C≡N 신축, 2228 cm⁻¹)와 이후 생성되는 중간체 INT B(C-O-C 신축, 1295 cm⁻¹)가 순차적으로 검출되었습니다. 이는 고리화 반응이 산화 이전에 일어남을 시사합니다. 각 피크의 할당은 아래 표와 같습니다.

시간에 따른 각 물질의 농도 변화를 나타내는 아래 그래프는 INT A가 먼저 생성 및 소멸되고 INT B가 그 뒤를 따르며, 최종 생성물이 점진적으로 증가하는 경향을 명확히 보여줍니다.

활용 방안 및 기대효과

활용 방안

• 공정 분석 기술(PAT): 제약 및 정밀 화학 산업에서 합성 공정의 실시간 모니터링 및 제어 기술로 활용하여, 기존의 전반사 적외선 분광기기를 대체하거나 보완할 수 있습니다.

• 반응 메커니즘 규명: 신약 개발, 촉매 연구 등에서 복잡한 화학 반응의 중간체 및 부반응 메커니즘을 규명하는 핵심 분석 도구로 사용될 수 있습니다.

• 배터리 연구: 리튬이온 배터리 등 차세대 에너지 장치에서 전해액의 분해 및 부반응 메커니즘을 실시간으로 분석하여 배터리 수명과 안정성 향상 연구에 기여할 수 있습니다.

기대효과

• 생산성 및 품질 향상: 의약품 및 화학 제품의 제조 공정을 실시간으로 모니터링하고 제어함으로써 제품의 품질 일관성을 확보하고 수율을 극대화할 수 있습니다.

• R&D 가속화: 신제품 및 신공정 개발 단계에서 반응 메커니즘에 대한 깊이 있는 이해를 제공하여 연구 개발 기간을 단축하고 성공률을 높이는 데 기여합니다.

• 새로운 연구 분야 개척: 기존 방법으로는 분석이 어려웠던 저농도, 단수명 중간체를 포함하는 복잡한 화학 반응 연구의 새로운 가능성을 제시하여 기초 과학 및 응용 과학 발전에 기여할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

본 기술이 속하는 공정 분석 기술(PAT, Process Analytical Technology) 시장은 제약, 화학 산업의 품질 관리 강화 및 생산 효율화 요구에 따라 높은 성장세를 보이고 있습니다.

• 시장 규모: 2023년 약 35억 달러에서 75.3억 달러 사이로 평가되었습니다.(출처: Grand View Research, SNS Insider)

• 성장 전망: 2030년까지 최대 113.5억 달러 규모로 성장할 것으로 예측되며, 연평균 성장률(CAGR)은 약 5.5% ~ 13.8%에 이를 것으로 전망됩니다.(출처: Mordor Intelligence, Market.us)

주요 플레이어 및 경쟁 환경

PAT 시장은 높은 기술력을 요구하기에, 분광 및 분석 장비, 자동화 솔루션 분야에서 경쟁력을 갖춘 다국적 기업들이 시장을 주도하고 있습니다. 주요 플레이어와 그들의 핵심 솔루션은 다음과 같습니다.

산업 동인 및 기회 요인

1. 규제 강화: 미국 FDA, 유럽 EMA 등 주요 규제 기관에서 의약품 품질 설계(QbD) 및 엄격한 품질 표준을 요구함에 따라 PAT 도입이 가속화되고 있습니다.

2. 품질 및 효율성 증대: 제품 불량률 감소, 제조 비용 절감, 공정 효율화를 통해 기업의 수익성을 높이려는 산업계의 요구가 PAT 시장 성장의 핵심 동력으로 작용합니다.

3. 첨단 기술의 발전: 실시간 모니터링, AI 기반 데이터 분석, 자동화 및 머신러닝 등 인더스트리 4.0과 연계된 기술 발전이 PAT 도입을 촉진하고 새로운 기회를 창출하고 있습니다.
