발명의 배경과 필요성

기술의 배경과 문제점

• 지속 가능한 친환경 에너지원 연구가 활발히 진행 중이지만, 태양에너지, 풍력에너지 등은 에너지 생산 조건이 한정적이고 저장이 어렵다는 단점이 있습니다.

• 수소 에너지는 물을 전기 분해하여 쉽게 얻을 수 있고 저장이 용이하여 주목받고 있지만, 전력 소모가 커 실용화에 어려움이 따릅니다.

• 기존 특허 기술은 다공성 구리 폼에 백금 나노닷을 형성하는 방식이었으나, 비정질 지지체 상에 단일원자 귀금속을 분산시킨 촉매에 대한 연구는 부족했습니다.

기술의 필요성

• 신재생에너지 및 잉여전력을 활용하여 물 전기분해 기술의 경제성을 확보해야 합니다.

• 물 전기분해를 통한 수소 생산의 효율성을 높이는 시스템 개발이 시급합니다.

• 수소 발생에 활성이 높은 전극촉매 제조 기술 연구가 필수적입니다.

구현 방법

기술의 원리

본 발명은 이금속성 금속 수산화물 지지체 상에 단일원자 귀금속이 분산된 새로운 구조의 전기 분해 촉매를 제공합니다. 핵심 원리는 다음과 같습니다.

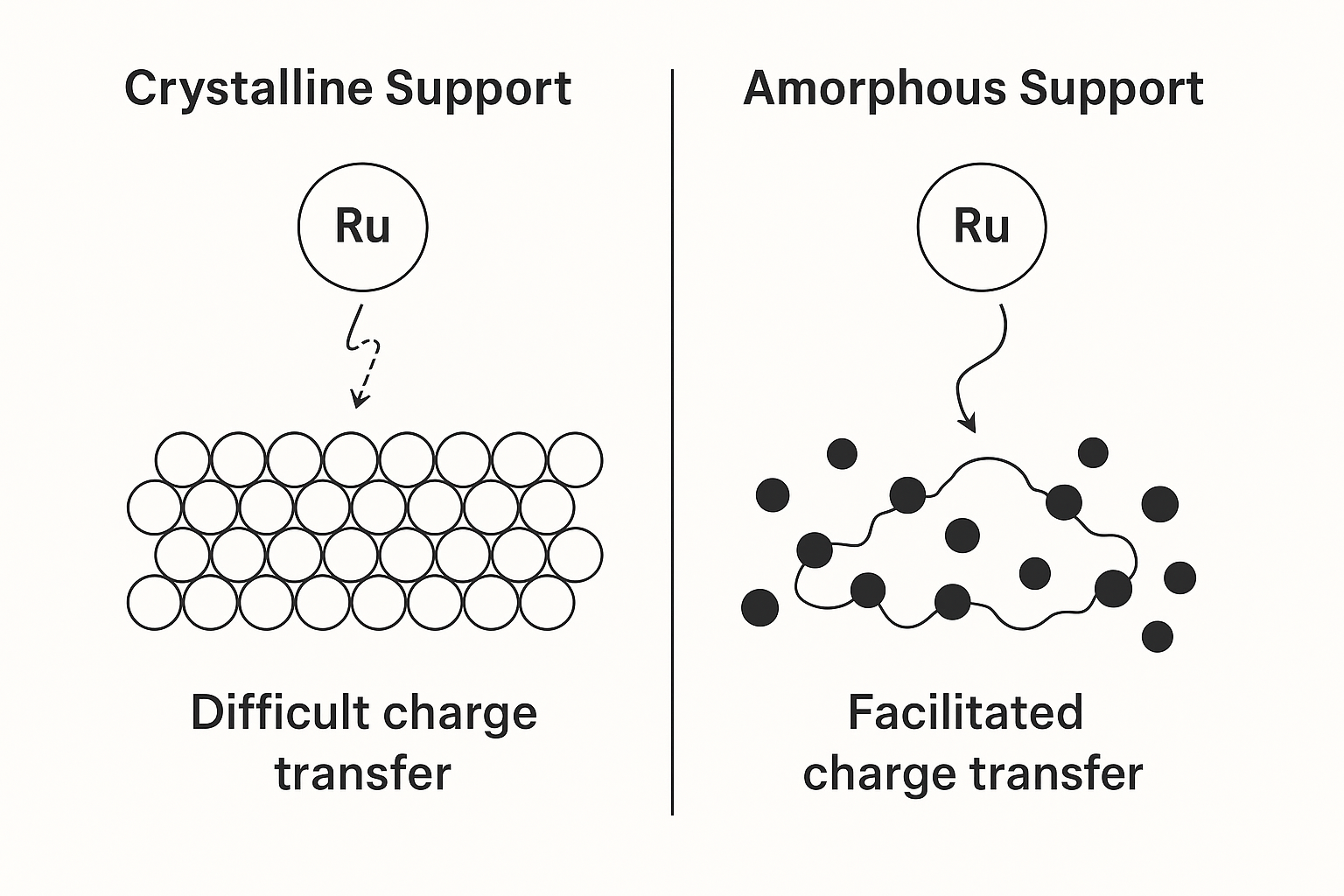

• 비정질(Amorphous) 지지체 사용: 결정형 지지체와 달리 원자 배열이 불규칙한 비정질 지지체를 사용하여 단일원자 귀금속과의 전자 교환을 용이하게 합니다.

• 금속-지지체 상호작용(MSI) 강화: 비정질 구조의 유연성은 효율적인 전자 이동을 유도하여 금속과 지지체 간의 상호작용을 극대화하고, 이는 촉매 활성 증진으로 이어집니다.

• 단일원자(Single Atom) 귀금속 분산: 귀금속을 원자 단위로 분산시켜 원자 이용률을 100%로 끌어올리고, 최소한의 귀금속 사용으로 최대의 촉매 성능을 발휘합니다.

구체적인 구현 방법

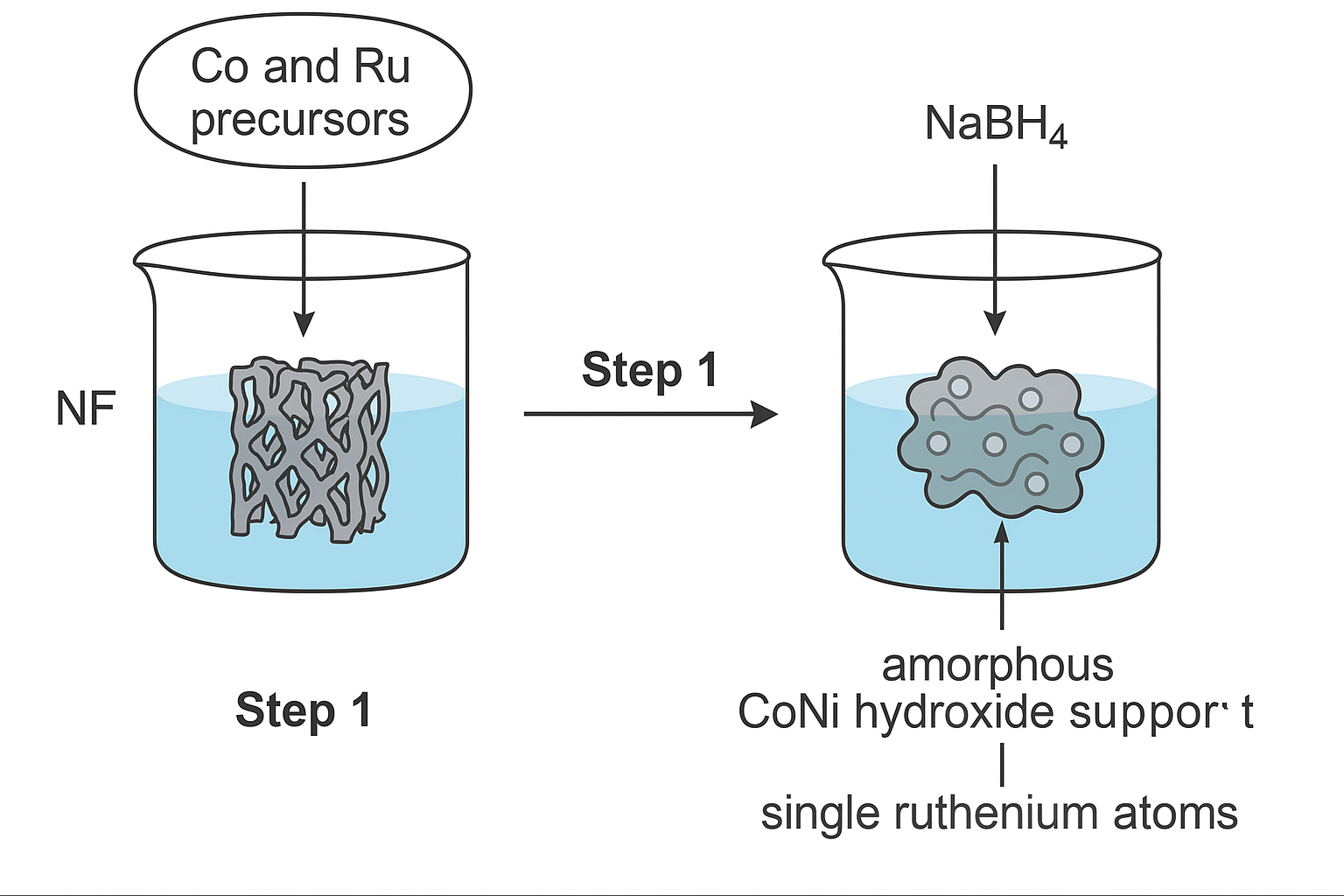

본 발명의 전기 분해 촉매는 간단한 화학적 환원법을 통해 제조됩니다.

1. 용액 준비 및 함침: 제1 금속 폼(예: 니켈 폼)을 제2 금속 전구체(예: 코발트 전구체)와 귀금속 전구체(예: 루테늄 전구체)가 포함된 용액에 담급니다.

2. 환원 및 촉매 형성: 용액에 환원제(예: NaBH4)를 첨가합니다. 이 과정에서 금속 폼과 전구체가 반응하여 비정질 이금속성 금속 수산화물 지지체가 형성되고, 그 위에 단일원자 귀금속이 고르게 분산됩니다.

기술의 장점

• 우수한 물 분해 성능: 강화된 금속-지지체 상호작용으로 인해 수소 및 산소 발생 반응(HER/OER) 효율이 크게 향상됩니다. 특히 수소 발생 시 상용 Pt 촉매보다 낮은 과전압(10mA/cm²에서 15mV)을 보입니다.

• 높은 안정성 및 분산성: 비정질 이중 금속 수산화물 지지체가 단일원자 귀금속을 안정적으로 고정시켜 촉매의 내구성과 분산성을 높입니다.

• 높은 귀금속 로딩량: 비정질 구조 덕분에 결정형 지지체보다 더 많은 양의 단일원자 귀금속(예: 5 at% 이상)을 안정적으로 담지할 수 있습니다.

• 경제성 및 실용성: 간단한 제조 공정과 높은 효율로 고가의 상용 촉매(Pt/C)를 대체할 수 있어 수소 생산 비용을 절감할 수 있습니다.

실험 및 결과

실험의 목적

본 연구의 목적은 본 발명에 따라 제조된 '단일원자 루테늄-비정질 지지체 촉매'(Ru-a-CoNi)의 구조적 특성을 분석하고, '결정형 지지체 촉매'(Ru-c-CoNi) 및 '상용 Pt/C 촉매'와 비교하여 전기화학적 성능의 우수성을 입증하는 것입니다.

실험 방법 및 과정

1. 실시예 1 (본 발명 촉매, Ru-a-CoNi) 제조: 니켈 폼을 Co 및 Ru 염 용액에 담근 후, NaBH4 용액을 첨가하여 비정질 지지체 기반 촉매를 합성했습니다.

2. 비교예 1 (결정형 촉매, Ru-c-CoNi) 제조: 니켈 폼을 Co, Ni, Ru 염 용액에 담그고 120℃에서 수열 합성하여 결정질 지지체 기반 촉매를 제조했습니다.

3. 성능 비교 분석: 제조된 촉매들과 상용 Pt/C 촉매에 대해 XRD, SEM, TEM 분석 및 수소/산소 발생 반응(HER/OER)의 편광 곡선, Tafel 플롯 등을 측정하여 성능을 비교했습니다.

실험 결과

실험 결과, 본 발명에 따른 비정질 지지체 촉매는 결정형 및 상용 촉매 대비 모든 면에서 월등히 우수한 성능을 나타냈습니다.

• 구조 분석: XRD 분석 결과, 본 발명의 촉매는 뚜렷한 피크 없이 전형적인 비정질 특성을 보였으며, STEM 이미지에서는 루테늄이 원자 단위로 균일하게 분포된 것이 확인되었습니다.

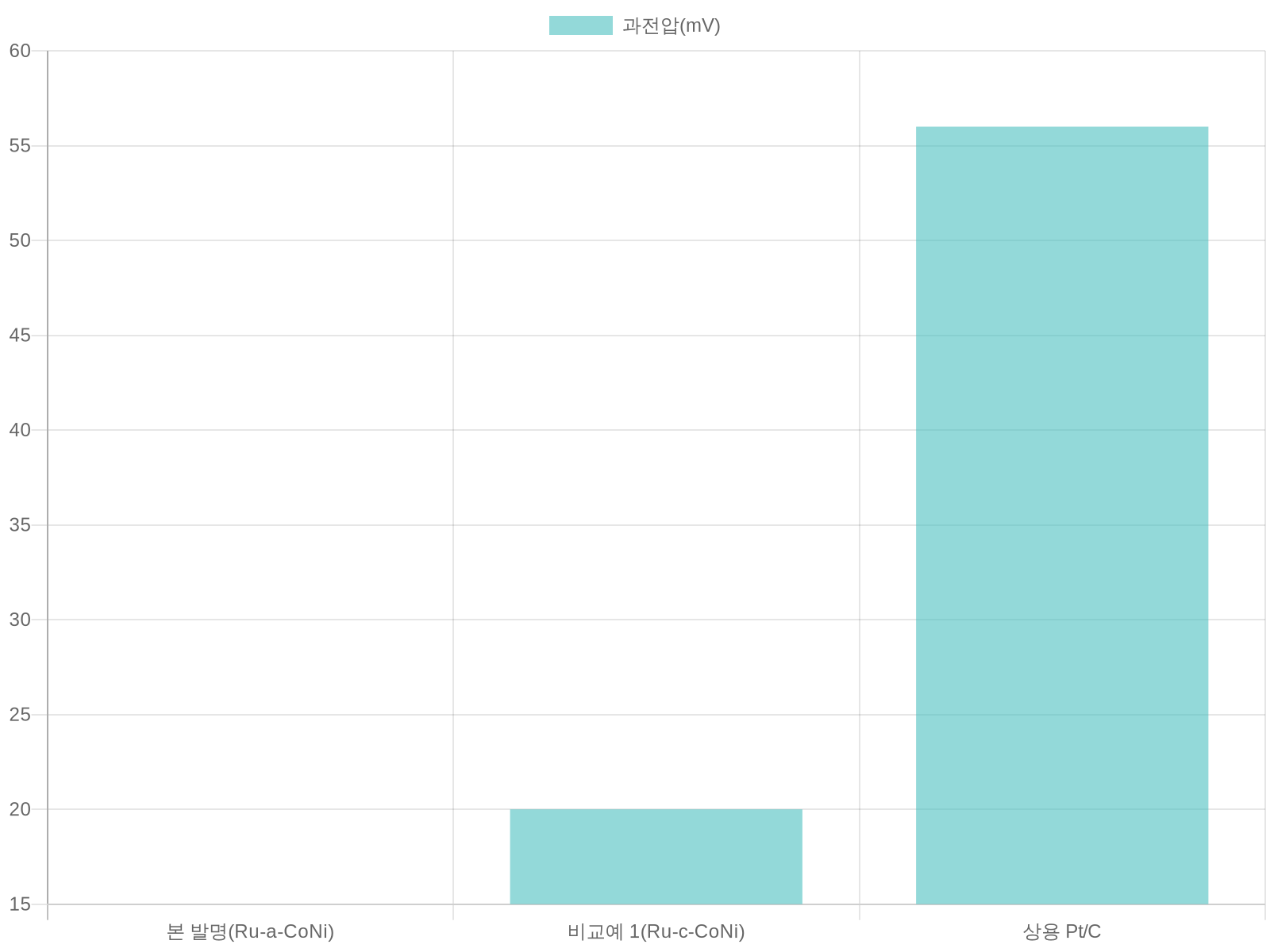

• 수소발생반응(HER) 성능: 10 mA/cm² 전류 밀도 도달에 단 15mV의 과전압만이 필요하여, 비교예 1(20mV)과 상용 Pt/C(56mV)보다 월등히 뛰어난 활성을 보였습니다. Tafel 기울기 또한 34 mV/dec로 가장 낮아 반응 속도가 매우 빠름을 입증했습니다.

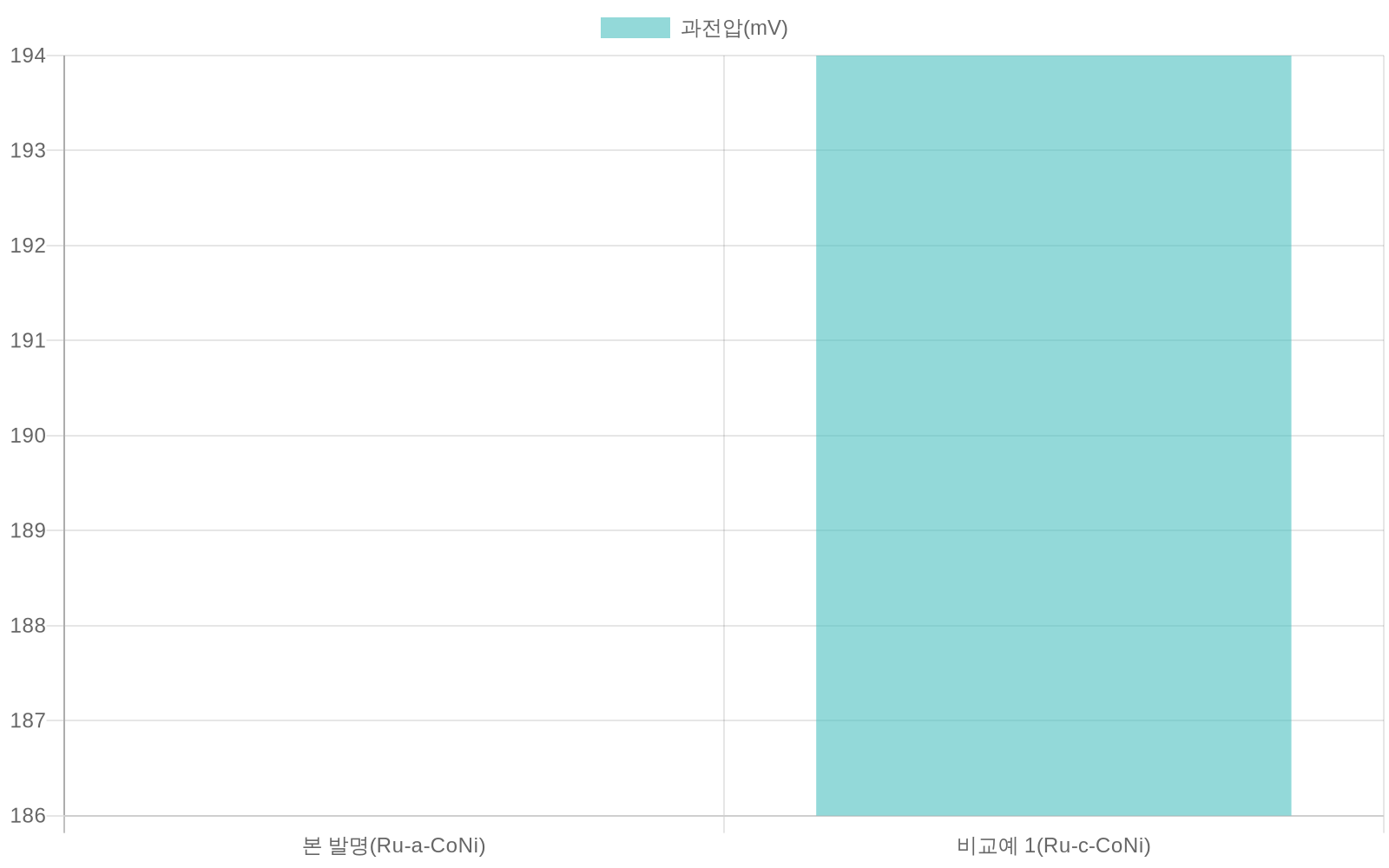

• 산소발생반응(OER) 성능: 10 mA/cm²에서 186mV의 낮은 과전압을 기록하여 우수한 OER 특성을 확인했습니다.

• 내구성: 100시간 동안의 연속적인 물 분해 실험에서도 성능 저하가 거의 없어 뛰어난 장기 안정성을 증명했습니다.

활용 방안 및 기대효과

활용 방안

본 발명의 전기 분해 촉매는 뛰어난 성능과 안정성을 바탕으로 다양한 전기화학 반응에 활용될 수 있습니다.

• 그린 수소 생산: 물 분해 시스템(수전해)의 양극 및 음극 촉매로 사용하여 고효율, 저비용으로 청정 수소를 대량 생산할 수 있습니다.

• 연료전지: 수소 산화 반응 및 산소 환원 반응의 촉매로 활용하여 연료전지의 효율을 높이고 귀금속 사용량을 줄일 수 있습니다.

• 암모니아 분해 및 합성: 암모니아 분해를 통한 수소 생산 또는 질소 환원을 통한 친환경 암모니아 합성 촉매로 응용 가능합니다.

• CO2 전환 및 고부가가치 화합물 생산: 메탄 산화, 알코올 산화, CO2 환원 등 다양한 화학 반응에 적용하여 고부가가치 제품을 생산하는 데 기여할 수 있습니다.

기대효과

• 수소 생산 패러다임 전환: 고효율 촉매 기술을 통해 그린 수소 생산의 경제성을 확보하고, 수소 사회로의 전환을 가속화할 수 있습니다.

• 촉매 시장 경쟁력 강화: 고가의 상용 백금(Pt) 촉매를 대체할 수 있는 원천 기술을 확보하여 국내 소재·부품·장비 산업의 경쟁력을 높일 수 있습니다.

• 에너지 및 환경 문제 해결 기여: 화석연료를 대체하는 청정 에너지 생산 및 CO2 자원화 기술을 통해 탄소중립 목표 달성에 기여할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

전 세계적으로 탈탄소화 정책이 강화되면서 물 전기분해를 통한 그린 수소 시장이 폭발적으로 성장하고 있습니다. 기존 화석연료 기반의 그레이 수소에서 청정 수소로의 전환이 가속화되고 있으며, 이는 전기분해 촉매 기술에 대한 수요 증가로 직접 이어지고 있습니다.

• 글로벌 시장 전망: IEA는 2030년까지 전 세계 수소 수요가 현재의 9,500만 톤에서 1억 5천만 톤으로 약 50% 증가할 것으로 예상했습니다. 딜로이트 그룹은 전 세계 청정수소 시장 규모가 2030년 약 6,420억 달러, 2050년에는 약 1조 4,000억 달러에 이를 것으로 전망했습니다.(출처: platinuminvestment.com, tlomarketing.com)

• 전해조 시장 성장: 전 세계 전해조 설치 용량은 2023년 1GW를 넘어섰고, 2030년까지 250GW를 초과할 것으로 전망되어, 핵심 부품인 촉매 시장의 동반 성장이 기대됩니다.(출처: platinuminvestment.com)

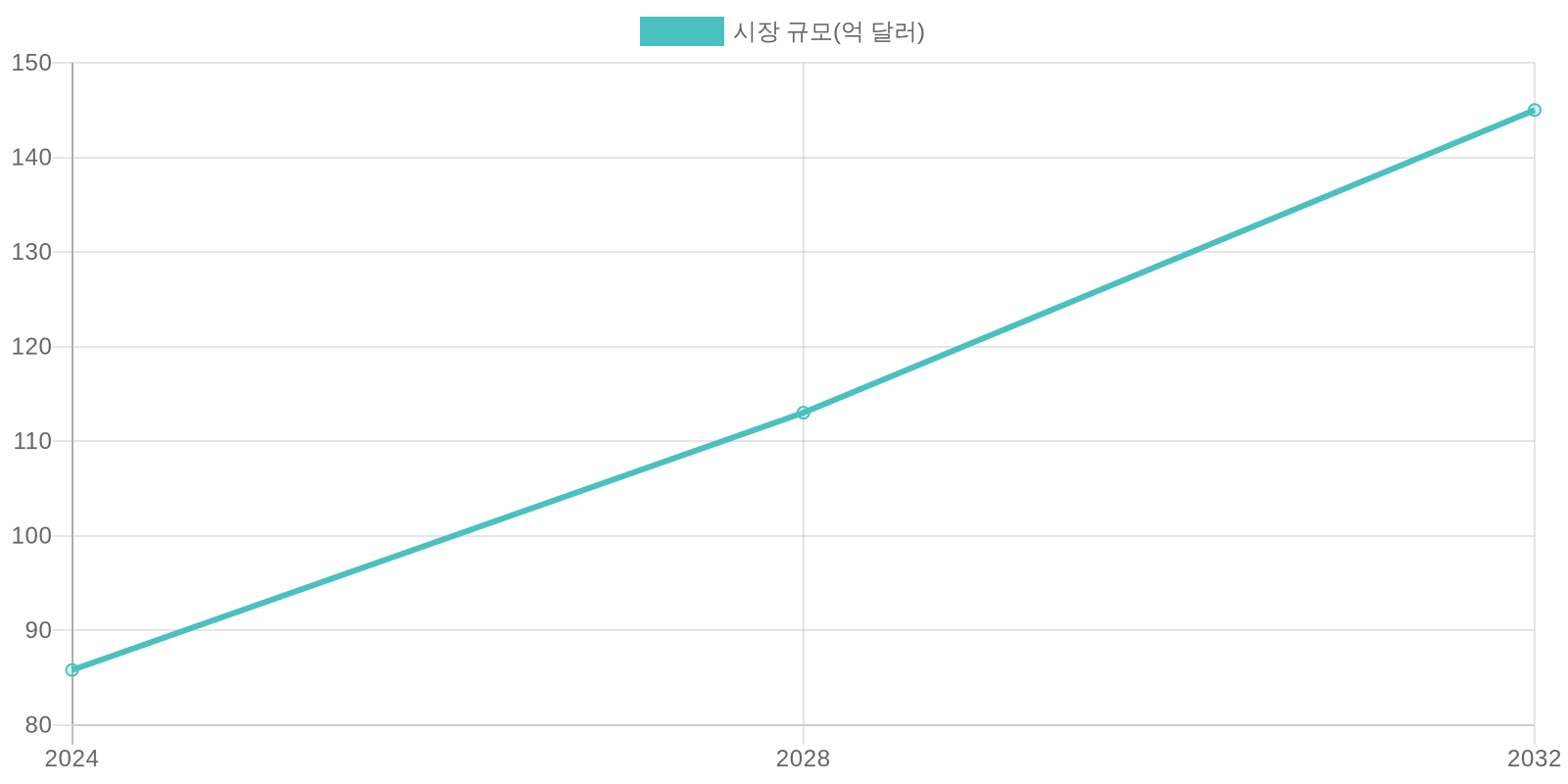

• 아시아 태평양 시장: 특히 아시아 태평양 지역의 전기분해 수소 생산 시장은 2024년부터 2032년까지 연평균 7% 성장하여 2032년에는 145억 달러 규모에 이를 것으로 예상됩니다.(출처: gminsights.com)

주요 기술 및 경쟁 환경

현재 수전해 시장은 기술 방식에 따라 각기 다른 장단점과 시장 점유율을 보이고 있습니다. 본 발명 기술은 비귀금속 기반의 알칼라인 수전해(AWE)와 고효율의 양이온 교환막 수전해(PEMWE)의 장점을 결합한 차세대 음이온 교환막 수전해(AEMWE) 기술의 핵심 소재로 포지셔닝할 수 있습니다.(출처: kist.re.kr)

산업 동인 및 기회 요인

1. 강력한 정부 정책: 전 세계 61개국 이상이 수소 전략을 채택했으며, EU와 미국 등 주요국들은 재생 수소 의무화 및 보조금 정책을 통해 시장 성장을 견인하고 있습니다.(출처: platinuminvestment.com)

2. 재생에너지 비용 하락: 태양광, 풍력 등 재생에너지의 발전 단가 하락은 그린 수소 생산의 경제성을 높이는 핵심 동인으로 작용하고 있습니다.(출처: gminsights.com)

3. 기술 혁신 및 R&D 투자 확대: 전기분해 효율 향상과 비용 절감을 위한 기술 개발이 활발하며, 국내에서도 비귀금속 촉매 관련 R&D에 최근 5년간 1,000억 원 이상이 투자되었습니다.(출처: kist.re.kr)
