발명의 배경과 필요성

기술의 배경과 문제점

• 기존 무기 반도체는 고유의 취약성으로 인해 플렉서블 디바이스에 직접 적용하기 어렵습니다.

• 마이크로/나노 크기 물질의 기능적 특성은 기판의 종류, 화학적 구성, 표면 형태 등에 크게 의존합니다.

• 기존 유연 압전소자 관련 특허들은 얇은 금속 와이어를 기판으로 사용하는 방법에 대해 구체적으로 제시하지 않았습니다.

기술의 필요성

• 웨어러블 기기, 전자 피부 등 미래 기술에 적용 가능한 유연성과 내구성을 갖춘 새로운 형태의 무기 반도체 소자 개발이 시급합니다.

• 기존의 평면 기판의 한계를 넘어, 원통형과 같은 비평면 구조물에 적용할 수 있는 비용 효율적인 반도체 제조 기술이 필요합니다.

구현 방법

기술의 원리

• 본 기술은 얇은 금속 와이어(직경 0.25mm 이하)를 지지 기판이자 제1 전극으로 사용합니다.

• 금속 와이어 표면에 무기 반도체층(예: BaTiO3)을 형성하고, 그 위에 제2 전극을 증착하여 동축 케이블과 유사한 구조의 플렉서블 소자를 구현합니다.

• 비용 효율적인 화학적 산화-변형 공법과 저온 열수 공정을 통해 금속 나노와이어 상에 무기 반도체층을 성장시킵니다.

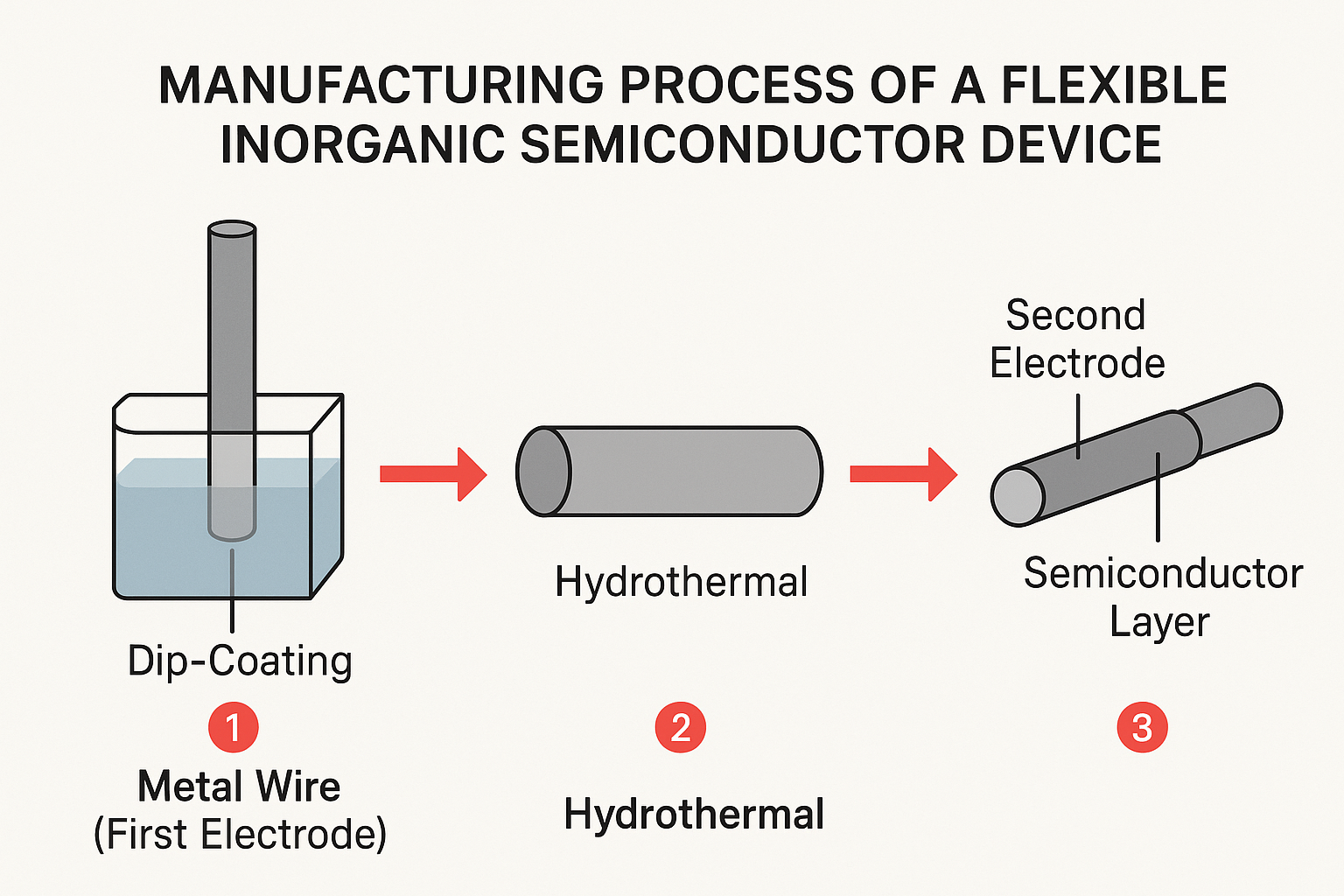

구체적인 구현 방법

1. 금속 산화물층 형성: 금속 와이어(제1 전극)를 금속 산화물 졸(예: TiO2 졸)에 반복적으로 담그는 딥 코팅(Dip Coating) 방식으로 금속 산화물층을 표면에 형성합니다.

2. 무기 반도체층으로 전환: 금속 산화물층이 코팅된 와이어를 특정 전구체 용액(예: 수산화바륨 용액)에 넣고 열수 공정(Hydrothermal Process)을 진행하여, 금속 산화물층을 티탄산바륨(BaTiO3)과 같은 페로브스카이트 구조의 무기 반도체층으로 전환시킵니다.

3. 제2 전극 형성: 무기 반도체층 표면 위에 화학증착법(Chemical Vapor Deposition)을 이용하여 금(Au)과 같은 금속을 코팅하여 제2 전극을 형성합니다.

기술의 장점

• 향상된 유연성 및 내구성: 얇은 금속 와이어를 기판으로 사용하여 기존 무기 반도체의 취약성을 극복하고 유연성을 확보했습니다.

• 비용 효율성: 딥 코팅, 저온 열수 공정 등 비교적 간단하고 저렴한 공정을 사용하여 제조 비용을 절감할 수 있습니다.

• 우수한 성능 및 휴대성: 고성능 무납 압전 소재를 사용하여 우수한 전기적 특성을 가지며, 와이어 형태라 휴대 및 착용이 용이합니다.

• 넓은 적용 가능성: 원통형 구조로 인해 곡선 형태의 기계 구조물이나 웨어러블 기기 등 다양한 분야에 적용 잠재력이 높습니다.

실험 및 결과

실험의 목적

본 실험의 목적은 제안된 제조 방법을 이용하여 각각 Ag(은), Au(금), Cu(구리) 와이어를 기판으로 하는 플렉서블 무기 반도체 소자(Au/BaTiO3/금속-와이어)를 실제로 제작하고, 그 구조적 특성과 전기적 성능을 평가하여 기술의 유효성을 검증하는 것입니다.

실험 방법 및 과정

1. TiO2 졸 제조: TiCl4, NH3·H2O, H2O2 등을 사용하여 페로브스카이트 전구체인 TiO2 졸을 합성합니다.

2. BaTiO3/금속 와이어 제작: 세척된 금속 와이어(Ag, Au, Cu)를 TiO2 졸에 딥 코팅하고 열처리하여 TiO2 층을 형성한 뒤, 180℃의 열수 공정을 통해 BaTiO3 층으로 전환합니다.

3. 최종 소자 제작: BaTiO3가 코팅된 와이어 위에 화학증착법으로 Au(금) 상부 전극을 형성하여 최종 플렉서블 무기 반도체 소자를 완성합니다.

실험 결과

SEM(주사전자현미경) 이미지 분석 결과, 금속 와이어(Ag, Au, Cu) 종류에 관계없이 원통형 표면 전체에 BaTiO3가 균일하게 증착된 것을 확인했습니다. 또한, XRD(X선 회절) 분석을 통해 형성된 층이 페로브스카이트 BaTiO3 결정 구조임을 확인했으며, 결정 크기는 약 11 nm로 계산되었습니다.

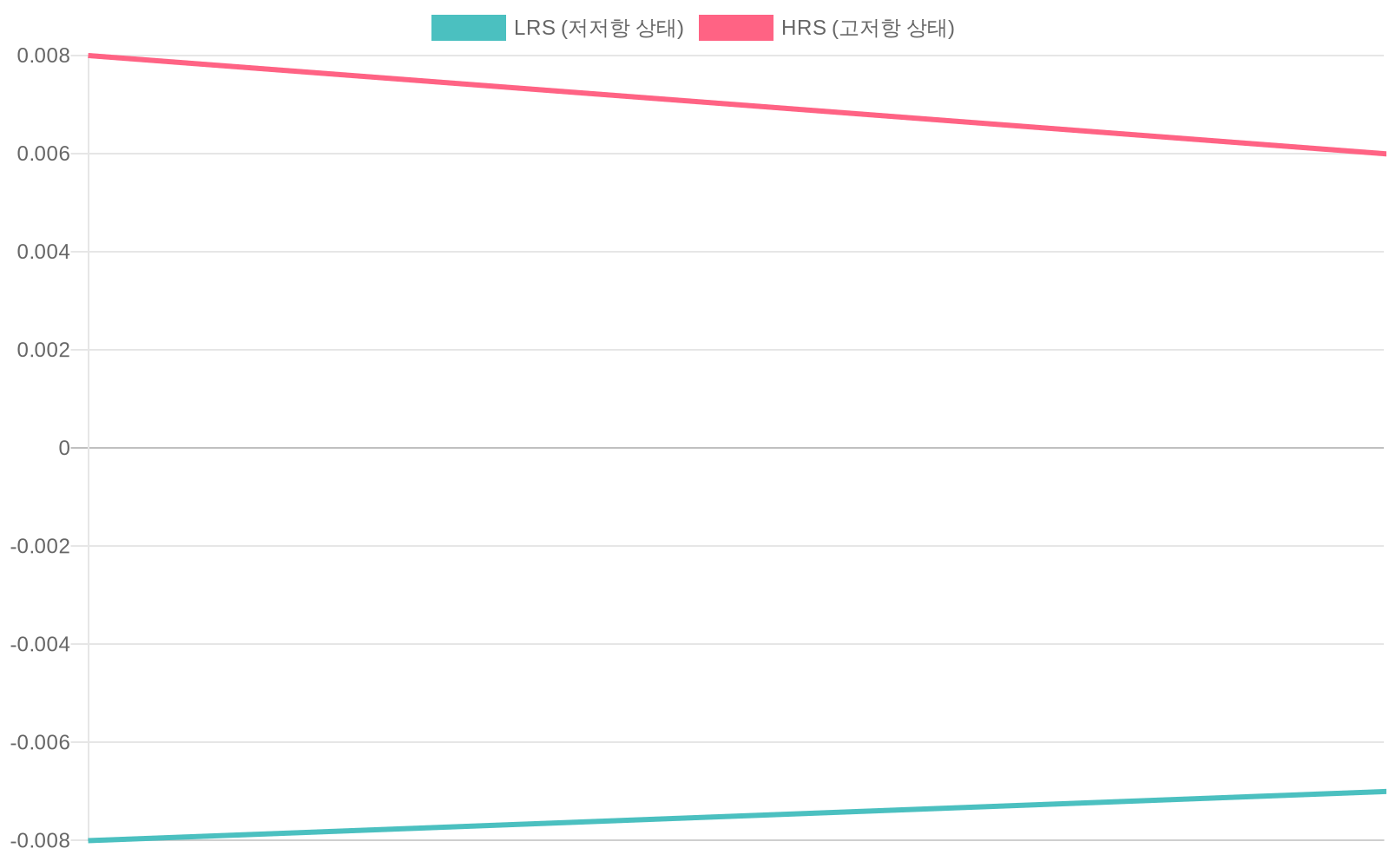

가장 핵심적인 전기적 특성 평가에서, 제작된 소자는 -20V에서 +20V 범위의 전압 변화에 따라 안정적이고 재현성 있는 이력(hysteresis) 곡선을 나타냈습니다. 이는 전압의 극성에 따라 저항이 높은 상태(HRS)와 낮은 상태(LRS)를 오가는 이중 저항 스위칭(dual resistance switching) 특성을 명확히 보여주는 결과로, 메모리 소자 등으로의 응용 가능성을 입증합니다.

활용 방안 및 기대효과

활용 방안

• 웨어러블 에너지 수확기: 신체의 움직임이나 체온을 전기로 변환하는 장치에 적용합니다.

• 자체 동력 센서: 외부 전원 없이 작동하는 유연한 센서(압력, 온도 등)로 활용합니다.

• 이식 가능한 생물의학 기기: 체내에 삽입되어 생체 신호를 모니터링하거나 특정 기능을 수행하는 장치에 적용합니다.

• 스마트 의류 및 섬유: 의류에 직접 통합되어 통신, 연산, 센싱 기능을 수행하는 전자 섬유로 개발합니다.

• 저비용 스위칭 회로: 와이어형 트랜지스터로 제작하여 유연하고 저렴한 논리 및 스위칭 회로를 구축합니다.

기대효과

• 차세대 웨어러블 기술 혁신: 유연한 비평면(원통형) 장치 개발을 통해 미래 웨어러블 기술 시장에 큰 영향을 미칠 것으로 기대됩니다.

• 신시장 창출: 마이크로/나노 전자 소자를 곡선형 기계 구조물로 개발할 수 있는 가능성을 열어 새로운 응용 분야와 시장을 창출할 수 있습니다.

• 제조 경쟁력 확보: 대면적, 저비용 증착 기술과의 호환성으로 인해 유연하고 저렴한 전자 장치의 대량 생산을 가능하게 하여 가격 경쟁력을 확보할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

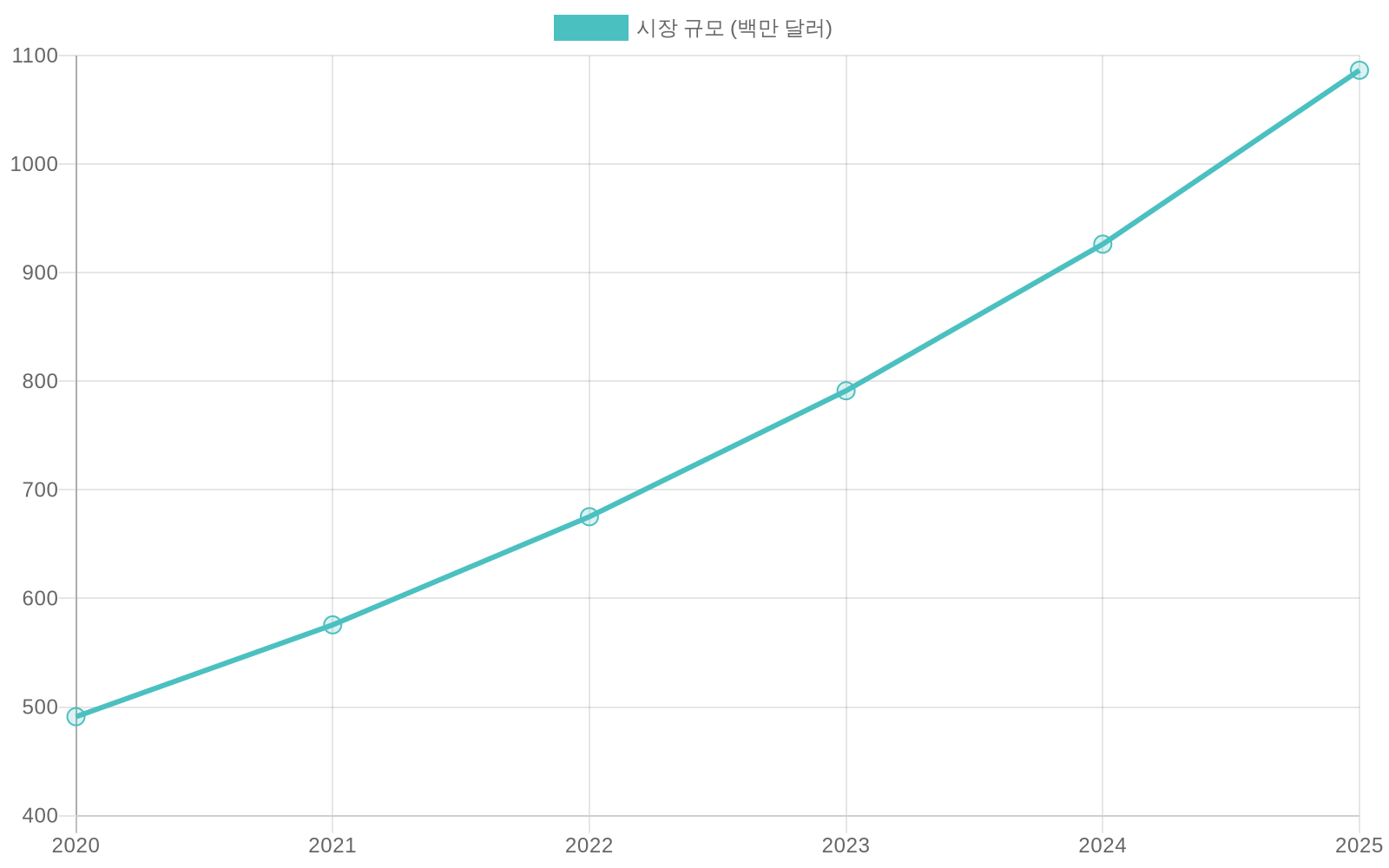

플렉서블 및 웨어러블 디바이스는 전자 산업의 핵심 성장 동력으로 부상하고 있습니다. 특히 본 기술과 직접적으로 연관된 에너지 하베스팅 시장은 AI 및 IoT 기술 확대에 힘입어 빠른 성장이 예상됩니다. 글로벌 에너지 하베스팅 시장은 2020년 4억 9,114만 달러에서 연평균 17.21% 성장하여 2025년에는 10억 8,648만 달러에 이를 것으로 전망됩니다. (출처)

• 플렉서블 디스플레이 시장: 국제 시장은 2016년 37억 달러에서 2021년 166억 6천만 달러로 성장했습니다. (출처)

• 웨어러블 디바이스 시장: 2018년 1억 2,490만 대에서 2022년 1억 9,980만 대로 출하량이 증가하며 스마트워치를 중심으로 시장이 재편되고 있습니다. (출처)

주요 플레이어 및 경쟁 환경

플렉서블 및 웨어러블 디바이스 시장은 전통적인 ICT 기업을 넘어 다양한 산업 분야의 기업들이 참여하며 혁신을 주도하고 있습니다. (출처)

산업 동인 및 기회 요인

1. 자율전원 시스템 수요 증가: 배터리 교체가 필요 없는 IoT 센서 및 웨어러블 기기 개발 요구가 증가하면서 에너지 하베스팅 기술의 중요성이 부각되고 있습니다. 현재 센서용 건전지만 연간 수백억 개가 소비되는 상황입니다. (출처)

2. 차세대 모바일 기술로의 전환: 스마트폰 시장이 성숙기에 접어들면서, 플렉시블/웨어러블 디바이스는 스마트폰을 대체할 차세대 모바일 기술로 주목받고 있습니다. (출처)

3. 정부의 정책적 지원: 한국 정부는 스마트 섬유를 미래 유망산업으로 지정하고 국가 신성장 동력으로 육성하고 있어, 관련 기술 개발 및 상용화에 긍정적인 환경이 조성되고 있습니다. (출처)
