발명의 배경과 필요성

기술의 배경과 문제점

• 높은 에너지 소비: 클로르-알칼리 공정은 전 세계 전력 생산량의 4%에 해당하는 막대한 양의 에너지를 소비하며, 이 중 60%가 전극 촉매의 효율에 좌우됩니다.

• 기생 반응 문제: 기존의 혼합 금속 산화물(MMO) 전극은 주 반응인 염소발생반응(CER)뿐만 아니라, 효율을 저하시키는 부가적인 산소발생반응(OER)에서도 활성을 보여 에너지 효율을 떨어뜨립니다.

• 높은 생산 비용: 전극의 촉매 성능을 유지하기 위해 루테늄(Ru), 이리듐(Ir)과 같은 고가의 귀금속을 다량 사용해야 하므로, 전극 제조 비용이 높아져 전체 공정의 경제성을 저해합니다.

기술의 필요성

• 고효율·저비용 전극 개발: 귀금속 사용량을 획기적으로 줄이면서도 높은 염소 발생 선택성(> 95%)과 에너지 효율, 안정성을 동시에 만족시키는 새로운 DSA 양극 기술이 필요합니다.

• 생산 비용 절감: 촉매 효율을 극대화하여 클로르-알칼리 공정의 전력 소비를 줄이고, 전극 제조 비용을 절감하여 산업 경쟁력을 강화해야 합니다.

구현 방법

기술의 원리

• 인장 변형 도입: 티타늄산화물(TiO2) 층에 물리적인 '인장 변형'을 가하여 표면의 전자 구조를 변화시킵니다. 이는 촉매 활성을 높이는 핵심적인 역할을 합니다.

• 단일 원자 도핑: 인장 변형이 도입된 TiO2 표면에 귀금속을 나노 입자 덩어리가 아닌 원자 하나하나(단일 원자) 단위로 분산시켜 고르게 도핑합니다. 이를 통해 최소한의 귀금속으로도 원자 단위의 촉매 효율을 극대화할 수 있습니다.

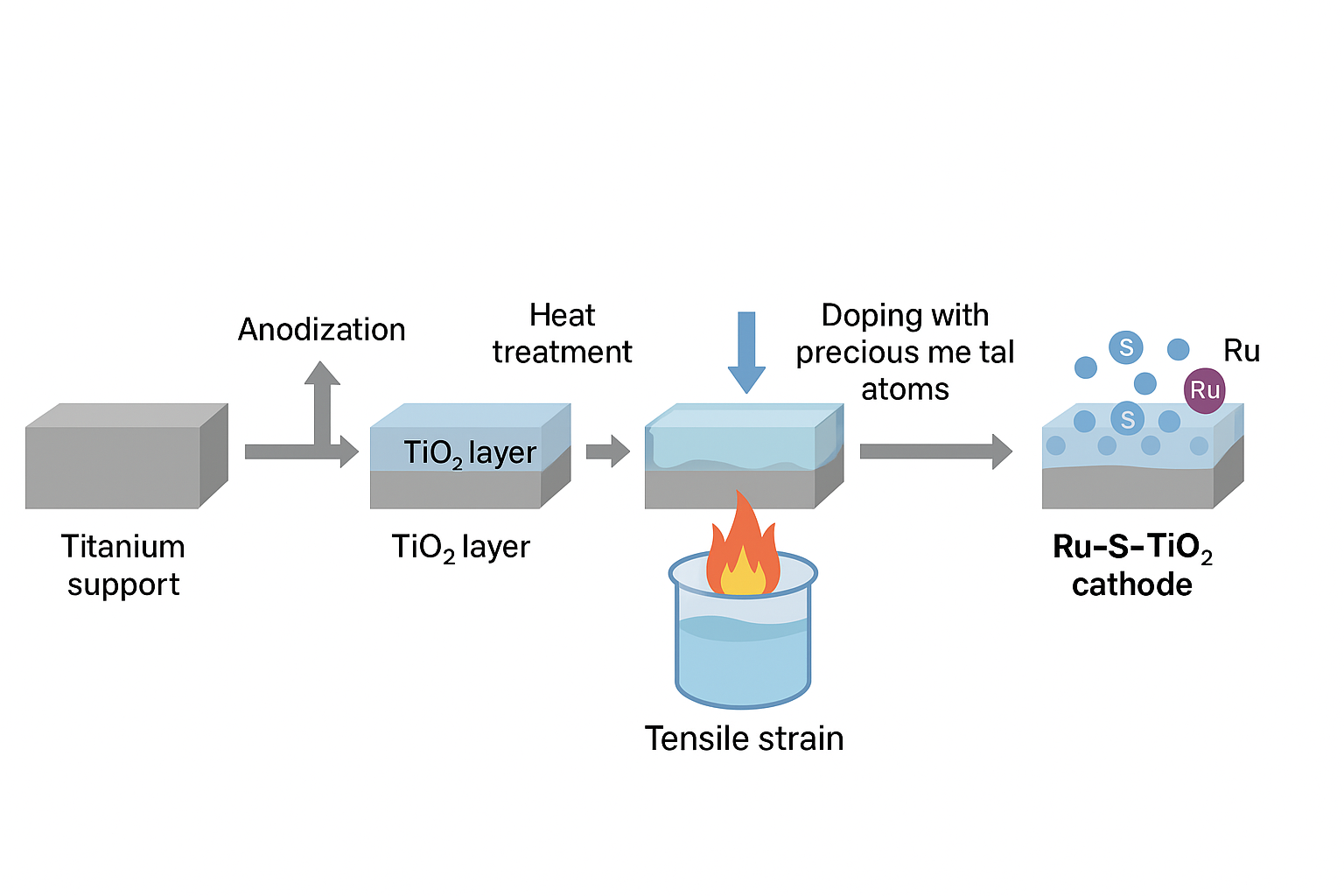

구체적인 구현 방법

1. 티타늄산화물 템플레이트 제조: 티타늄 지지체(포일 또는 메쉬)를 양극산화 처리하여 표면에 규칙적인 나노 구조의 티타늄산화물(TiO2) 층을 형성합니다. 이 과정은 1차 양극산화, 에칭, 2차 양극산화의 세부 단계를 거쳐 정밀하게 제어됩니다.

2. 열처리: 제조된 티타늄산화물 템플레이트를 400~600℃의 고온에서 열처리하여 비정질 상태를 결정질(아나타제 상)으로 변화시켜 안정성을 높입니다.

3. 인장 변형 생성 (급속 냉각): 열처리된 템플레이트를 액체 질소(-196℃)에 급속 냉각(담금질)합니다. 이 과정에서 발생하는 열충격으로 인해 티타늄산화물 층의 격자가 팽창하며 인장 변형이 유도됩니다.

4. 귀금속 단일 원자 도핑: 인장 변형이 생성된 템플레이트를 귀금속(Ru, Ir, Pt 등) 염 용액에 담근 후 어닐링(열처리)하여, 귀금속 원소를 표면에 단일 원자 상태로 고르게 분산시켜 도핑을 완료합니다.

기술의 장점

• 획기적인 귀금속 사용량 감소: 약 1.12 mass%라는 매우 적은 양의 귀금속 로딩으로도 높은 촉매 성능을 구현하여 전극 제조 비용을 크게 절감합니다.

• 높은 염소 발생 선택성: 저농도 염화물 조건(0.2M)에서도 95% 이상, 고농도(>1M)에서는 98% 이상의 매우 높은 CER 선택성을 보여 불필요한 부반응을 억제하고 에너지 효율을 극대화합니다.

• 우수한 성능 및 안정성: 상용 DSA 전극(105 mV)보다 낮은 70 mV의 과전위에서 목표 전류 밀도(10 mA·cm-2)를 달성하며, 100시간의 장기 안정성 테스트에서도 성능 저하 없이 98%의 효율을 유지합니다.

실험 및 결과

실험의 목적

본 실험의 목적은 인장 변형과 단일 원자 도핑 기술을 적용하여 새롭게 개발된 'Ru-S-TiO2' 음극의 물리적 특성과 전기화학적 성능을 종합적으로 검증하는 데 있습니다. 구체적으로, 급속 냉각을 통해 유도된 인장 변형의 성공 여부를 구조적으로 확인하고, 귀금속이 단일 원자 형태로 고르게 분산되었는지 분석합니다. 또한, 기존 촉매 및 상용 제품과 비교하여 염소발생반응(CER)에서의 효율성, 선택성, 장기 안정성을 평가하여 본 기술의 우수성과 실제 산업 적용 가능성을 입증하고자 합니다.

실험 방법 및 과정

1. 시료 제작: 실시예 1, 2에 따라 티타늄 지지체(박판/메쉬)를 2단계 양극산화, 열처리, 급속 냉각, 귀금속 도핑 과정을 거쳐 Ru-S-TiO2, Ir-S-TiO2, Pt-S-TiO2 등 다양한 샘플을 제작했습니다. 급속 냉각을 하지 않은 대조군(Ru-TiO2 등)도 함께 준비했습니다.

2. 구조 분석: X선 회절(XRD), 고해상도 투과 전자 현미경(AC-HRTEM)을 통해 인장 변형으로 인한 격자 팽창을 확인했습니다. 또한, HAADF-STEM 및 EDS 분석으로 귀금속이 단일 원자 형태로 균일하게 분포하는지 관찰했습니다.

3. 성능 평가: 3전극 시스템을 구성하여 선형주사전위법(LSV)으로 CER 분극 곡선을 측정하고, 나이퀴스트 선도를 통해 전하 이동 저항(RCT)을 분석했습니다. 크로노포텐쇼미터(CP)를 사용하여 100시간 동안 장기 안정성을 테스트했습니다.

4. 선택도 측정: 다양한 농도의 염화나트륨(NaCl) 전해질 조건에서 요오드 적정법을 이용하여 CER 선택도를 정량적으로 측정했습니다.

실험 결과

실험 결과, 급속 냉각을 통해 생성된 인장 변형이 귀금속 단일 원자의 로딩 양을 기존 대비 약 1.6배(0.7% → 1.12%) 증가시키는 것으로 확인되었습니다. 또한, 티타늄산화물 층의 두께가 촉매 성능에 직접적인 영향을 미치는 것을 발견했습니다. 아래 표와 같이, 두께가 얇을수록 전하 이동 저항(RCT)이 현저히 감소하여 CER 성능이 향상되었습니다. 가장 최적화된 370nm 두께의 Ru-S-TiO2는 가장 낮은 RCT 값을 보였습니다. 또한, CER 선택도 측정 결과, 아래 차트와 같이 저농도 및 고농도 조건 모두에서 95% 이상의 뛰어난 선택성을 기록하여 본 기술의 높은 효율과 안정성을 입증했습니다.

TiO2 층 두께가 얇을수록 전하 이동 저항이 감소하여 CER 성능이 향상됨

활용 방안 및 기대효과

활용 방안

• 클로르-알칼리 공정용 고효율 전극: 염소 및 가성소다를 생산하는 화학 산업의 핵심 공정에 적용하여 생산 비용을 절감하고 에너지 효율을 높이는 데 활용될 수 있습니다.

• 수처리 및 환경 분야: 전기화학적 수처리, 선박 평형수 살균 장치, on-site 차아염소산 발생 장치 등 수질 오염 관리 및 소독 시스템에 적용 가능합니다.

• 에너지 전환 및 저장 장치: 수전해를 통한 그린 수소 생산, 연료 전지, 태양광 분해 등 차세대 에너지 기술 분야의 전극 소재로 활용될 수 있습니다.

기대효과

• 경제적 효과: 고가의 귀금속 사용을 최소화하여 전극 생산 단가를 낮추고, 에너지 효율 개선을 통해 클로르-알칼리 산업의 전반적인 운영 비용을 절감할 수 있습니다.

• 산업적 효과: 소재 기술 국산화 및 기술 경쟁력 확보를 통해 수입 의존도를 낮추고, 수처리, 에너지 등 연관 산업의 성장을 견인할 수 있습니다.

• 환경적 효과: 에너지 소비량이 많은 화학 공정의 효율을 높여 탄소 배출량 감소에 기여하고, 친환경적인 그린 수소 생산 기술 발전에 기여할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

세계 클로르-알칼리 시장은 2025년 746억 5천만 달러 규모로 평가되며, 연평균 4.4% 성장하여 2032년에는 1,009억 8천만 달러에 이를 것으로 전망됩니다. 이러한 성장은 수처리 산업 및 PVC 생산 수요 증가에 힘입은 것입니다. (출처: Coherent Market Insights)

주요 플레이어 및 경쟁 환경

MMO 전극 시장은 이탈리아의 De Nora, 일본의 Permelec 등 소수의 글로벌 기업이 주도하고 있습니다. 이들은 오랜 업력을 바탕으로 한 높은 기술력으로 시장을 선점하고 있습니다. 국내에서는 ㈜웨스코 일렉트로드, ㈜Techwin 등의 기업이 코팅액 국산화, 특정 응용 분야 기술력 확보 등을 통해 경쟁력을 키워나가고 있습니다.

산업 동인 및 기회 요인

1. 친환경 기술 전환 가속화: 환경 규제 강화로 인해 기존 수은 공정에서 에너지 효율이 높고 친환경적인 멤브레인 공정으로의 전환이 빨라지고 있습니다. 이는 고효율 전극 기술의 수요를 촉진하는 주요 요인입니다.

2. 전기차 배터리 시장 성장: 전기차 시장의 급성장에 따라 2차전지 핵심 소재인 양극재 생산에 필수적인 가성소다 수요가 폭발적으로 증가하고 있습니다. 관련 수요는 향후 10년간 16배 성장할 것으로 예측되며, 이는 클로르-알칼리 시장의 새로운 성장 동력이 될 것입니다. (출처: 한국석유화학협회)

3. On-site 발생 기술 발전: 폐수 처리 등에서 필요한 소독제를 현장에서 직접 생산하는 'On-site' 차아염소산 발생 기술이 발전함에 따라, 소형 MMO 전극 시장의 급격한 확대가 예상됩니다. (출처: amenews.kr)
