전자 사이클로트론 공명 이온원 장치용 자석의 배치방법

발명의 배경과 필요성

기술의 배경과 문제점

• 전자 사이클로트론 공명 이온원 장치(ECR)는 강한 자장으로 플라즈마를 가두고 고주파로 가열하여 다가이온을 생성한 뒤 가속기에 공급하는 장치로, 가속기 성능을 좌우하는 핵심 부품 중 하나입니다.

• 최근 ECR 장치는 매우 높은 자기장을 생성할 수 있는 초전도 마그네트(Superconducting Magnet)를 많이 사용하고 있습니다.

• 하지만 기존의 초전도 마그네트는 받는 힘의 크기가 클수록 장치 내에 흐를 수 있는 전류가 작아지는 단점을 가지고 있어 개선이 필요한 상황입니다.

기술의 필요성

• 초전도 마그네트가 받는 힘을 효과적으로 줄여 장치 내 통전시킬 수 있는 운전 전류를 증대시킬 필요가 있습니다.

• 증대된 운전 전류를 통해 더 높은 자장을 생성하여 ECR 장치의 전반적인 효율을 높이고, 매우 높은 인출 전류를 만들어낼 필요가 있습니다.

구현 방법

기술의 원리

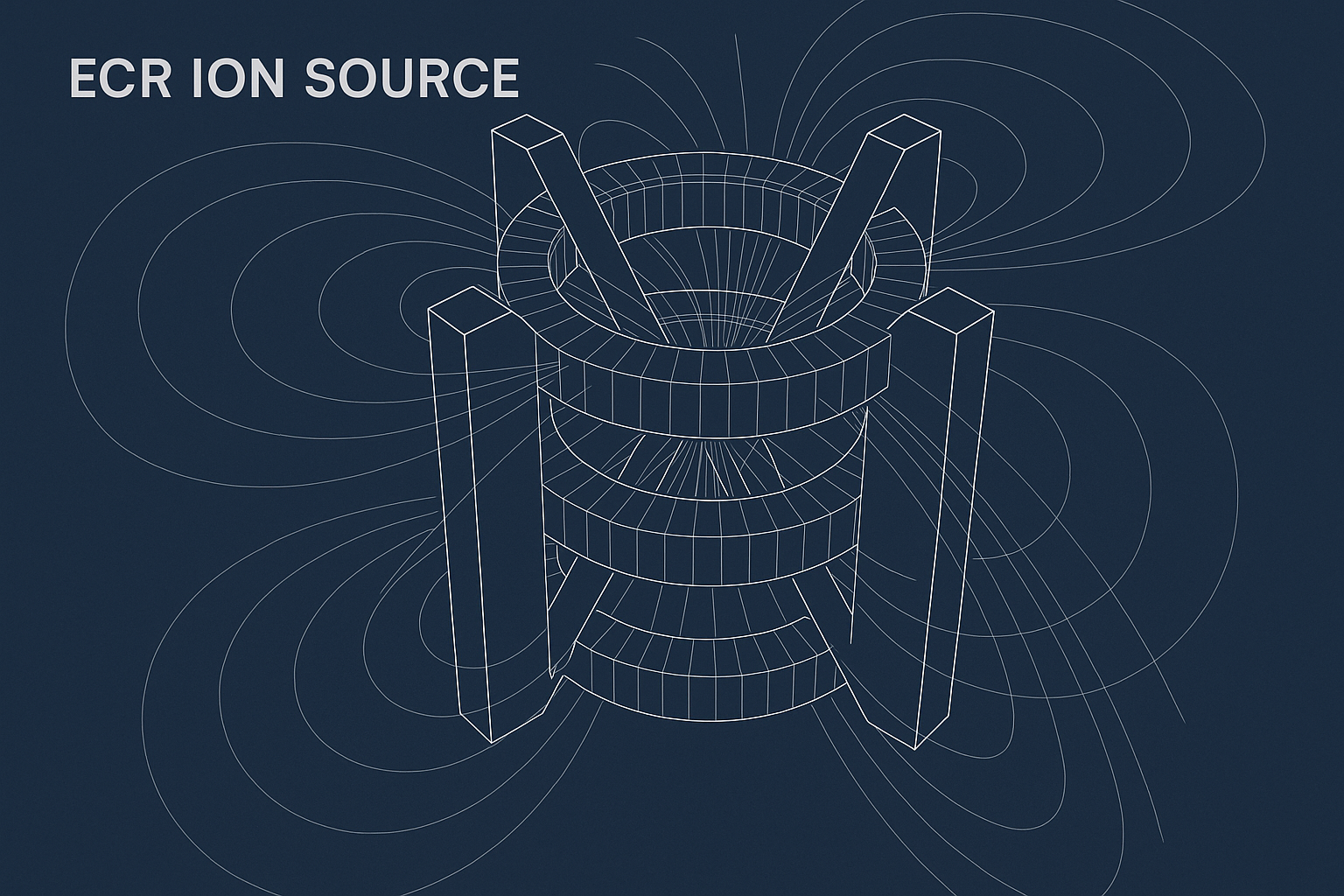

• 본 발명의 핵심 원리는 ECR 장치를 구성하는 초전도 마그네트 내에서 헥사폴 자석의 배치 위치를 비대칭적으로 조정하는 것입니다.

• 구체적으로, 솔레노이드 자석 내부에 교차 배치되는 헥사폴 자석의 인젝션(injection) 측 부분을 익스트랙션(extraction) 측 부분보다 더 돌출되게 배치합니다.

• 이러한 비대칭 배치를 통해 초전도 마그네트가 받는 힘의 크기를 줄여, 결과적으로 운전 전류를 증대시키고 장치 효율을 극대화할 수 있습니다.

구체적인 구현 방법

1. 초전도 마그네트 구성: 횡 방향 자장을 생성하는 솔레노이드 자석과 반경 방향 자장을 생성하는 헥사폴 자석으로 구성됩니다.

2. 솔레노이드 자석 배치: 일반적으로 4개의 자석(제1~제4 솔레노이드 자석)을 간격 배열하며, 인젝션 부분이 익스트랙션 부분보다 높은 자장을 생성하도록 배치합니다. 자장의 크기는 제1(인젝션) > 제4(익스트랙션) > 제3 > 제2 솔레노이드 자석 순입니다.

3. 헥사폴 자석 배치: 6개의 자석(제1~제6 헥사폴 자석)을 솔레노이드 자석 내부에 방사상으로 배열하며, (+)극성과 (-)극성을 순차적으로 반복하여 배치합니다.

4. 핵심 배치 조정: 헥사폴 자석 전체를 장치의 중심 기준점에서 인젝션 방향으로 1~100mm 이동시켜 비대칭적으로 배치합니다. 이때 헥사폴 자석의 익스트랙션 측 끝부분이 가장 바깥쪽 솔레노이드 자석(제4 솔레노이드 자석)을 넘지 않도록 합니다.

5. 배치 최적화: 실험 결과, (-)극성을 갖는 헥사폴 자석(짝수 번째 자석)만을 인젝션 방향으로 이동시켰을 때 초전도 마그네트가 받는 힘을 줄이는 데 가장 효과적인 것으로 나타났습니다.

기술의 장점

• 운전 전류 증대: 초전도 마그네트가 받는 힘의 크기를 유용하게 줄여 장치 내 통전시킬 수 있는 운전 전류를 증대시킬 수 있습니다.

• 고효율 자장 생성: 증대된 운전 전류를 통해 더 높은 자장을 생성하여 ECR 장치의 전반적인 효율을 높일 수 있습니다.

• 높은 인출 전류 확보: 효율적인 자장 생성을 통해 매우 높은 이온 인출 전류를 만들어낼 수 있어 가속기 성능 향상에 직접적으로 기여합니다.

실험 및 결과

실험의 목적

본 실험의 목적은 제안된 '헥사폴 자석의 비대칭 배치 방법'이 실제로 초전도 마그네트가 받는 힘의 크기를 효과적으로 감소시키는지 데이터를 통해 검증하는 것입니다.

실험 방법 및 과정

1. 헥사폴 자석을 장치 중심의 기준점에서 인젝션 방향으로 0mm에서 60mm까지 10mm 간격으로 이동시킵니다.

2. 각 이동 거리마다, 다음과 같은 다양한 배치 조건에 따라 초전도 마그네트에 작용하는 힘의 세기를 측정합니다.

3. 배치 조건: 6개의 헥사폴 자석 전체를 이동 / (+)극성을 갖는 헥사폴 자석만 이동 / (-)극성을 갖는 헥사폴 자석만 이동

4. 측정된 데이터를 분석하여 각 배치 방법이 (+)극성 헥사폴과 (-)극성 헥사폴에 미치는 힘의 변화를 비교 관찰합니다.

실험 결과

실험 결과, (-)극성을 갖는 헥사폴 자석(제2, 제4, 제6 자석)만을 인젝션 방향으로 이동시켰을 때, (+)극성과 (-)극성 헥사폴 모두에서 받는 힘이 이동 거리가 증가함에 따라 현저하게 감소하는 것으로 나타났습니다. 이는 본 발명의 배치 방법이 초전도 마그네트가 받는 힘을 줄이는 데 매우 유용함을 명확히 보여줍니다.

활용 방안 및 기대효과

활용 방안

• 기초 과학 연구: 핵물리학, 입자물리학, 천체물리학 등 우주의 기원과 새로운 핵종을 발굴하는 기초 과학 연구에 활용될 수 있습니다.

• 의료 산업: 중이온 빔을 이용한 난치암 치료(특히 탄소 이온 치료) 및 진단용 의료 방사성 동위원소 생산에 핵심 기술로 적용될 수 있습니다.

• 첨단 산업: 신소재 개발, 반도체 웨이퍼의 대면적 식각(etching) 및 플라즈마 세정 공정, 재료의 특수 표면 처리 등 첨단 산업 분야에 활용 가능합니다.

기대효과

• 가속기 성능 향상: ECR 이온원의 효율과 인출 전류를 극대화하여, 중이온가속기 '라온(RAON)'과 같은 대형 가속기의 전체 성능을 획기적으로 향상시키는 데 기여합니다.

• 국내 기술 자립도 제고: 현재 전량 수입에 의존하는 방사선 진료 장치 및 가속기 핵심 부품의 국산화 기반을 마련하여 기술 종속성을 극복하는 데 기여할 수 있습니다.

• 첨단 연구 및 산업 생태계 활성화: 고성능 이온원 기술을 바탕으로 다양한 분야의 첨단 연구를 촉진하고, 관련 산업의 기술 경쟁력을 강화하여 새로운 시장 창출에 기여합니다.

시장 동향

시장 규모 및 성장 전망

ECR 이온원이 핵심적인 역할을 하는 입자가속기 관련 시장은 꾸준한 성장세를 보이고 있습니다. 특히 의료 분야의 성장이 두드러집니다. 전 세계 방사선 치료 시장은 연평균 4.55% 성장하여 2024년에는 약 85억 6,105만 달러에 이를 것으로 전망됩니다. 그중에서도 입자가속기를 이용한 치료가 가장 높은 비중을 차지할 것으로 예상됩니다.

• 의료용 방사성동위원소 시장은 전체 시장의 약 80%를 차지하며, 2022년 기준 약 82억 달러 규모를 형성했습니다.(출처: KISTEP 기술동향브리프)

주요 플레이어 및 경쟁 환경

현재 국내 가속기 및 관련 장치 시장은 해외 선진 기업에 대한 의존도가 매우 높은 상황입니다. 특히 방사선 진료 장치는 전량을 수입하고 있으며, 대형가속기의 핵심 장치 국산화율은 매우 낮은 수준에 머물러 있습니다. 이는 본 기술과 같은 원천 기술 확보가 국내 기술 경쟁력 강화에 얼마나 중요한지를 보여줍니다.

국내 대형가속기 핵심장치 국산화 현황

산업 동인 및 기회 요인

1. 산업 활용 분야의 확대: 과거 기초과학 연구에 집중되었던 가속기 기술이 최근 생명과학, 의료, 신소재, 반도체 등 다양한 산업 분야로 활용처가 급격히 증가하며 새로운 시장을 창출하고 있습니다.

2. 의료 분야의 높은 수요: 전 세계적인 암 환자 증가와 고령화 추세에 따라, 부작용이 적고 치료 효과가 뛰어난 입자가속기 치료 및 관련 동위원소에 대한 수요가 시장 성장을 강력하게 견인하고 있습니다.

3. 국산화 정책 및 투자: 정부와 연구기관을 중심으로 외산 장비 의존도를 낮추고 첨단 연구장비의 국산화를 이루려는 노력이 지속되고 있어, 관련 기술 개발에 대한 전략적 R&D 지원과 투자가 확대될 기회가 있습니다.
