발명의 배경과 필요성

기술의 배경과 문제점

• 초전도 가속관은 높은 가속 전압을 얻기 위해 초전도 상태의 금속으로 만들어지며, 품질 인자(Q-factor)가 1.0E9 이상으로 매우 높아 주파수 변동에 극도로 민감합니다.

• 기존의 압력용기는 구조적 안전성을 최우선으로 하여 일체형 구조체로 제작되므로, 외부 압력이나 진동에 의한 변형에 유연하게 대처하기 어렵습니다.

• 이로 인해 압력 변화나 기계적 진동 같은 외부 압력으로 인한 탄성 변형이 발생했을 때, 이를 자체적으로 보정할 수 있는 효과적인 수단이 없었습니다.

기술의 필요성

• 외부 압력으로 인한 초전도 가속관의 탄성 변형을 방지하고 안정적인 성능을 유지하기 위해, 주파수를 정밀하게 보정하고 튜닝할 수 있는 장치가 필요합니다.

• 안정적인 가속관 동작을 보장하고, 응력으로 인한 구조적 파괴를 예방하여 연구 시설 및 관련 장비의 신뢰성과 수명을 높일 필요가 있습니다.

구현 방법

기술의 원리

• 주요 원리는 지렛대 원리를 이용하여 외부에서 가해지는 압력을 여러 지점으로 균등하게 분배하여 주파수를 보정하는 것입니다.

• 한 쌍의 푸셔가 힌지 조인트를 이동 중심축으로 하여 누름 지렛대처럼 작동하며, 외부 압력을 암수 슬라이딩 힌지로 전달합니다.

• 파워 나사는 피치 각(Pitch Angle)을 통해 푸셔 중앙부에 가해지는 힘을 증폭시켜 미세하고 강력한 튜닝을 가능하게 합니다.

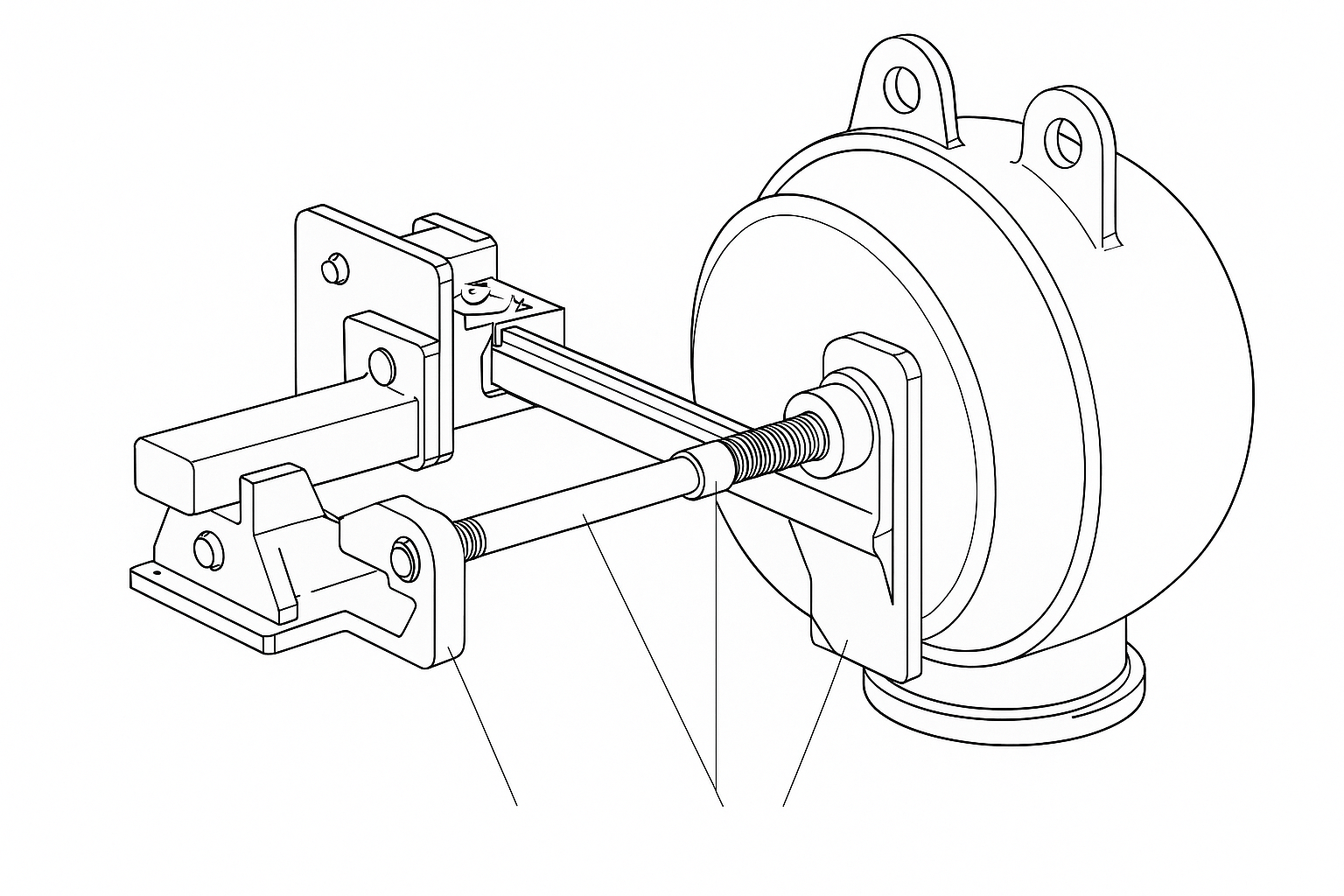

구체적인 구현 방법

1. 한 쌍의 푸셔: 초전도 가속관 측면 부재 상부에 위치하여 외부의 압력 변화나 기계적 진동을 직접 인가받는 부품입니다.

2. 한 쌍의 암수 슬라이딩 힌지: 푸셔로부터 전달된 외압을 받아 슬라이딩하면서 힘을 양측으로 균등하게 분배합니다. 수 힌지와 암 힌지는 서로 반대 방향으로 움직이도록 설계되었습니다.

3. 파워 나사: 암수 슬라이딩 힌지를 관통하여 체결되며, 회전 방향에 따라 힌지 간의 거리를 조절하여 푸셔에 가해지는 힘을 증폭시킵니다.

4. 힌지 조인트: 푸셔의 이동 중심축 역할을 수행하며, 힘이 양측으로 균등하게 분배되도록 조절하는 기준점이 됩니다.

기술의 장점

• 주파수 보정을 통해 가속관 동작의 오차 범위를 안정적으로 유지할 수 있습니다.

• 외부 압력으로 인한 탄성 변형이나 응력에 의한 구조적인 파괴를 효과적으로 방지할 수 있습니다.

• 지렛대 원리와 파워 나사를 결합하여 정밀하고 효율적인 주파수 튜닝이 가능합니다.

실험 및 결과

실험의 목적

본 발명에 따른 주파수 튜닝 장치의 주요 구성요소(푸셔, 수 슬라이딩 힌지, 암 슬라이딩 힌지)에 대한 구조적 안정성을 유한 요소법(Finite Elements Method, FEM)을 통해 검증하고, 실제 작동 환경에서의 신뢰성을 평가하는 것을 목적으로 합니다.

실험 방법 및 과정

1. 각 구성요소(푸셔, 수 슬라이딩 힌지, 암 슬라이딩 힌지)에 대해 유한 요소법 해석을 위한 경계 조건을 설정합니다.

2. 푸셔에는 회전 조인트 조건, 1mm 변위 및 13 kN의 압력을 가하는 조건을 설정합니다.

3. 수 슬라이딩 힌지와 암 슬라이딩 힌지에는 각각 하향 및 상향으로 13 kN의 압력을 가하는 조건을 부여합니다.

4. 설정된 조건 하에서 각 부품의 폰 미제스(Von Mises) 변형률과 응력을 측정하여 안전율을 계산합니다.

실험 결과

실험 결과, 수 슬라이딩 힌지(안전율 2.22)와 암 슬라이딩 힌지(안전율 2.095)는 일반적인 안전율 기준(1.3)을 초과하여 구조적으로 매우 안정함을 확인했습니다. 반면, 푸셔의 안전율은 0.69로 기준에 미치지 못하여, 작용 지지력을 높이거나 지렛대 길이를 증가시키는 등의 설계 개선이 필요한 것으로 분석되었습니다.

활용 방안 및 기대효과

활용 방안

• 중이온가속기, 방사광가속기 등 대형 기초과학 연구 시설의 초전도 가속관 안정성 및 성능 향상에 직접적으로 적용할 수 있습니다.

• 중입자 치료기, 양성자 치료기 등 의료용 가속기의 정밀도와 신뢰성을 높여 암 치료 효과를 증대시키는 데 기여할 수 있습니다.

• 반도체 이온 주입, 재료 분석, 비파괴 검사 등 다양한 산업용 가속기의 성능 유지보수 및 안정적 운영에 활용될 수 있습니다.

기대효과

• 기술적 기대효과: 초전도 가속관의 주파수 안정성을 확보하여 가속기 성능을 극대화하고, 장비 운영의 전반적인 안정성을 증대시킬 수 있습니다.

• 경제적 기대효과: 가속기 운영 효율을 향상시켜 유지보수 비용을 절감하고, 고부가가치 핵심 부품 기술의 국산화를 통해 수입 대체 효과 및 관련 산업 경쟁력 강화에 기여할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

가속기 기술은 첨단 기술 개발을 통해 소형화 및 상업화가 진행되면서 산업(표면 처리, 살균), 보안(보안 검색), 의료(진단, 치료) 등 다양한 분야로 활용이 확대되고 있습니다. (출처: 서울대학교 공과대학 웹진) 특히, 과학 탐구, 건강, 에너지 생산을 위한 핵심 도구로 자리매김하며 관련 시장은 지속적으로 성장할 전망입니다.

• 글로벌 수요 회복과 원자재 가격 안정으로 초전도선재 등 관련 철강 산업의 중장기적 성장이 기대됩니다. (출처: 구버)

주요 플레이어 및 경쟁 환경

전 세계적으로 미국, 일본, 유럽 등 일부 선진국이 가속기 기술을 주도하고 있으나, 한국 역시 대형 연구시설 건설 사업을 통해 기술력을 축적해왔습니다. 현재 전 세계 8개국만이 초전도가속모듈을 직접 설계·제작하고 검증할 수 있으며, 우리나라도 그중 하나로서 세계적인 기술력을 입증하고 있습니다. (출처: 기계신문)

국내 주요 가속기 시설 현황

산업 동인 및 기회 요인

1. 기초과학 연구 투자 확대: 중이온가속기 라온(RAON)과 같은 대형 국책 사업은 관련 부품 및 기술에 대한 지속적인 수요를 창출하는 핵심 동인입니다. (출처: 기계신문)

2. 의료 및 산업 분야 응용 확대: 암 치료, 비파괴 검사, 반도체 제조 등 가속기의 활용 분야가 넓어지면서 고성능, 고안정성 부품의 중요성이 더욱 커지고 있습니다. (출처: 서울대학교 공과대학 웹진)

3. 기술 국산화 정책: 핵심 부품의 국산화는 국내 기술 자립도를 높이고 관련 산업 생태계를 강화하는 중요한 기회 요인으로 작용합니다.
