발명의 배경과 필요성

기술의 배경과 문제점

• 그래핀은 우수한 특성에도 불구하고 강한 인력으로 인해 서로 뭉치거나 적층되어 표면적이 감소하고 효율이 저하되는 문제점이 있습니다.

• 기존의 3차원 그래핀 합성법은 강한 화학약품을 필요로 하거나, 다시 적층되는 문제가 발생했습니다.

• 주형물질을 사용하는 방법은 기공이 수십 나노미터 이상으로 커서 분자 수준의 필터 기능인 '분자체(molecular sieve)' 기능을 기대하기 어려웠습니다.

• 미세 기공을 가진 제올라이트를 주형으로 사용하려는 시도는, 탄소가 기공 내부가 아닌 입자 겉표면에 형성되는 '탄소 껍데기(carbon shell)' 문제로 인해 성공하지 못했습니다.

기술의 필요성

• 강력한 분자체 기능을 구현할 수 있는 분자 크기 수준의 균일한 기공 구조를 가진 탄소 소재가 필요합니다.

• 그래핀과 유사한 물성 및 안정성을 가지면서도 기존 그래핀의 뭉침 문제를 해결할 수 있는 새로운 구조가 요구됩니다.

• 높은 반응 선택성을 갖는 촉매나 흡착제 등 고부가가치 응용 분야로 확장하기 위해 뛰어난 구조적 특성이 필요합니다.

구현 방법

기술의 원리

• 본 발명은 마이크로 다공성 주형체(예: 제올라이트)에 탄소 형성을 촉진하는 특정 활성 금속(란타늄, 칼슘 등)을 도입합니다.

• 이 활성 금속은 탄소 전구체와 d-π 결합을 형성하여, 기존보다 훨씬 낮은 온도(400~650℃)에서 탄소 증착을 가능하게 합니다.

• 저온 합성을 통해 주형체 외부 표면에 불필요한 '탄소 껍데기'가 형성되는 것을 막고, 기공 내부에만 선택적으로 균일한 단일 원자층의 탄소막을 형성합니다.

• 최종적으로 주형체를 제거하면, 주형체의 미세 기공 구조가 거의 완벽하게 복제된 3차원 마이크로 다공성 탄소 구조체가 만들어집니다.

구체적인 구현 방법

1. d-오비탈이 비어있는 활성 금속(예: 란타늄, 칼슘)으로 이온 교환된 마이크로 다공성 주형체(예: 제올라이트)를 준비합니다.

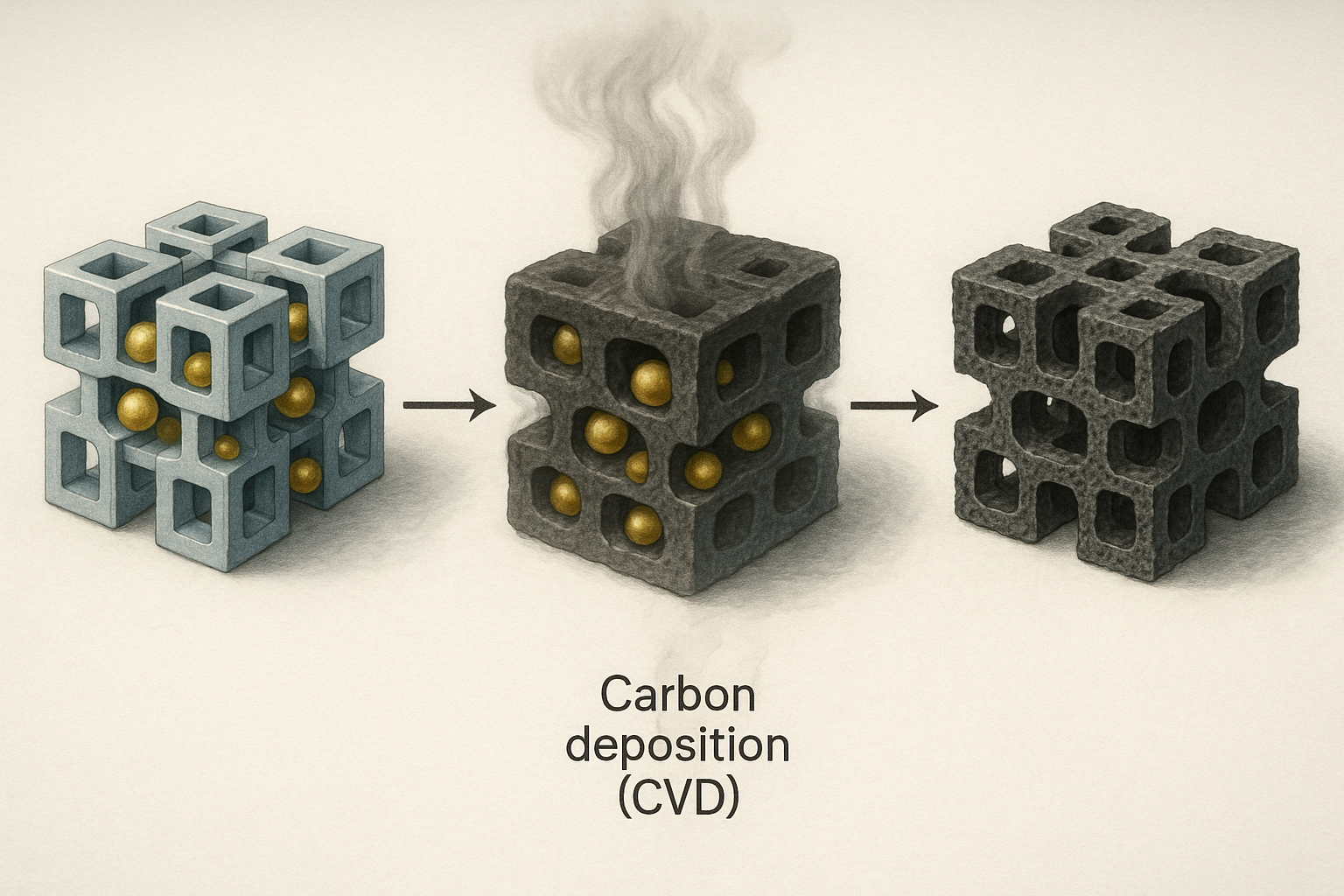

2. 400~650℃의 온도에서, 불포화 지방족 탄화수소 가스(탄소 전구체), 캐리어 가스, 수증기를 포함하는 혼합 가스를 주형체에 공급하여 '주형체-탄소 복합체'를 제조합니다.

3. 습식 에칭(예: HF와 HCl 혼합 수용액)을 통해 '주형체-탄소 복합체'에서 주형체만 선택적으로 제거합니다.

4. 최종적으로 주형체의 구조가 완벽하게 전사된 마이크로 다공성 탄소 구조체를 수득합니다. 필요에 따라 개질 또는 활성화 단계를 추가할 수 있습니다.

기술의 장점

• 그래핀과 동일한 SP2 결합 구조를 가지면서도 기공벽이 단일 원자층 탄소막으로 이루어져 극히 균일한 마이크로 기공(0.3~1.5 nm)을 형성합니다.

• 종래 기술 대비 비약적으로 증가된 구조 안정성과 그래핀과 유사한 열적 안정성을 가집니다.

• 매우 높은 비표면적(2400m²/g 이상)과 마이크로 기공 분율(1.0ml/g 이상)을 구현합니다.

• 낮은 합성 온도로 인해 열에 취약한 다양한 주형체 사용이 가능해져 설계의 폭이 넓고, 구조적 제약이 거의 없습니다.

• 리튬 이차전지 전극 활물질로 응용 시, 기존 그래핀보다 우수한 율특성 및 사이클 특성을 보입니다.

실험 및 결과

실험의 목적

본 연구의 실험은 제안된 제조 방법을 통해 새로운 3차원 마이크로 다공성 탄소 구조체를 실제로 합성하고, 다양한 분석을 통해 그 구조적 특성과 물성을 규명하는 것을 목적으로 합니다. 또한, 합성된 소재를 리튬 이차전지 음극 활물질로 적용하여 기존 그래핀 소재 대비 전기화학적 성능이 얼마나 우수한지를 실험적으로 검증하고자 합니다.

실험 방법 및 과정

1. 주형체 준비: 금속염 수용액(예: La(NO3)3)에 FAU, EMT, Beta 등 다양한 구조의 제올라이트를 침지시켜 활성 금속이 이온 교환된 주형체를 제조합니다.

2. 탄소 증착: 석영 관 반응기 내에서 주형체를 400~600℃로 가열하고, 에틸렌/아세틸렌, 수증기, 질소 혼합 가스를 흘려주어 주형체 내부에 탄소를 형성시킵니다.

3. 주형체 제거: HF와 HCl 혼합 수용액을 이용한 습식 에칭으로 탄소-제올라이트 복합체에서 제올라이트 주형을 선택적으로 제거하여 최종 탄소 구조체를 얻습니다.

4. 성능 평가: 합성된 탄소 구조체를 음극 활물질로 사용하여 반쪽 전지를 제작하고, 율특성 및 사이클 특성을 측정하여 기존 그래핀과 성능을 비교합니다.

실험 결과

다양한 제올라이트 주형과 활성 금속을 사용하여 성공적으로 마이크로 다공성 탄소 구조체를 합성하였으며, 그 결과는 아래 표와 같습니다. 모든 실험에서 주형체의 기공 구조가 잘 전사되었고, 높은 비표면적과 균일한 기공 크기를 확인했습니다.

또한, 합성된 탄소 구조체(실시예 3)를 리튬 이차전지 음극 활물질로 적용하여 전기화학적 성능을 평가한 결과, 아래 차트에서 보듯이 통용되는 일반 그래핀 소재보다 모든 전류 밀도 구간에서 월등히 높은 용량을 나타내는 우수한 율특성을 보였습니다.

500회의 충전 및 방전 사이클 후에도 초기 용량을 안정적으로 유지하여, 일반 그래핀 대비 매우 뛰어난 사이클 내구성을 확인하였습니다. 이는 본 기술로 제조된 탄소 구조체의 구조적 안정성이 뛰어남을 입증하는 결과입니다.

활용 방안 및 기대효과

활용 방안

• 차세대 에너지 저장 장치: 리튬 이차전지, 슈퍼커패시터 등의 고성능 전극 활물질

• 고효율 촉매 및 흡착제: 균일한 기공 구조를 활용한 높은 분자 선택성을 갖는 유기 반응 촉매 또는 촉매 담체

• 분자체 및 분리막: 분자 수준의 크기 분리가 가능한 강력한 분자체 또는 가스 분리막

• 환경 분야: 수처리 장치(예: 축전식 탈염장치)의 전극, 유해물질 흡착제

기대효과

• 기술적 효과: 기존 그래핀 및 다공성 탄소 소재의 한계(뭉침, 불균일한 기공, 낮은 안정성)를 극복하여 소재의 성능을 극대화할 수 있습니다.

• 경제적 효과: 고성능·고부가가치 탄소 소재의 국산화를 통해 수입 의존도를 낮추고, 차세대 배터리 및 환경·에너지 소재 시장에서 기술 경쟁력을 확보할 수 있습니다.

• 산업적 파급효과: 전기차, 에너지 저장 시스템(ESS), 반도체, 디스플레이, 환경 필터 등 다양한 첨단 산업 분야에 적용되어 전반적인 산업 기술 수준을 향상시킬 수 있습니다.

시장 동향

시장 규모 및 성장 전망

마이크로 다공성 탄소 소재가 핵심적으로 사용되는 이차전지 전극 재료 및 활성탄 시장은 지속적으로 성장하고 있습니다. 특히 리튬 이온 이차전지 음극재 시장은 2021년 약 4조 4,600억 원에서 연평균 14.8% 성장하여 2027년에는 약 12조 8,990억 원에 이를 것으로 전망됩니다.

• 이차전지 음극 활물질 수요는 2019년 약 19만 톤에서 2025년 약 136만 톤으로 연평균 39%의 폭발적인 성장이 예상됩니다. (출처)

• 글로벌 슈퍼커패시터 시장은 2020년 8억 8,700만 달러에서 연평균 13.5% 성장하여 2026년 18억 9,600만 달러에 이를 것으로 전망됩니다. (출처)

• 전 세계 활성탄소 수요는 미국과 중국의 환경 규제 강화에 힘입어 연평균 8.1% 성장할 것으로 예상됩니다. (출처)

주요 플레이어 및 경쟁 환경

활성탄 및 탄소 소재 시장은 소수 글로벌 기업이 주도하고 있으나, 차세대 배터리 소재 분야에서는 기술력을 앞세운 신흥 기업들의 약진이 두드러지고 있습니다. 특히 슈퍼커패시터의 핵심 전극재인 활성탄 시장은 일본 기업이 장악하고 있어 국산화 기술 개발이 시급한 상황입니다.

마이크로 다공성 탄소 소재 및 관련 시장 주요 플레이어

출처: 각 기업 웹사이트 및 시장 보고서 기반 재구성

산업 동인 및 기회 요인

1. 전기차(EV) 및 에너지 저장 시스템(ESS) 시장의 급성장: 고용량, 고출력, 장수명의 차세대 배터리 수요가 폭발적으로 증가하며 본 기술과 같은 혁신적인 음극재의 필요성이 커지고 있습니다. (출처)

2. 강화되는 환경 규제: 전 세계적으로 수질 및 대기 질에 대한 규제가 강화됨에 따라 고성능 필터 및 흡착제용 다공성 탄소 소재의 수요가 증가하고 있습니다. (출처)

3. 소재 국산화 및 공급망 다변화 요구: 특정 국가에 편중된 핵심 소재 공급망의 리스크가 부각되면서, 국내 기술 기반의 고부가가치 소재 개발 및 상용화가 중요한 기회 요인으로 작용하고 있습니다. (출처)
