구조 조명과 위상 검출을 이용한 단분자 중심위치 측정 장치 및 방법

발명의 배경과 필요성

기술의 배경과 문제점

단분자의 중심 위치를 측정하기 위한 기존 기술들은 다음과 같은 한계를 가지고 있었습니다.

• 2차원 함수 근사 방식: 단일 분자의 이미지를 가우시안 등의 함수로 근사하는 가장 보편적인 방법입니다. 하지만 한정된 광자를 여러 픽셀로 나누어 측정하므로 광자수 한계가 명확하고, 픽셀 간 감도 및 노이즈 차이로 인해 측정 정확도가 저하되는 문제가 있습니다.

• 도넛형 빔 이용 방식: 중심 세기가 0인 도넛 모양의 빛을 이용해 낮은 광자수로도 수 나노미터의 높은 정확도를 얻을 수 있습니다. 그러나 수백 나노미터의 좁은 면적에만 적용할 수 있어, 넓은 영역에 분포된 분자들의 위치 측정에는 한계가 있습니다.

기술의 필요성

• 기존 기술의 한계를 극복하고, 넓은 면적에 임의로 분포된 분자들의 중심 위치를 더 높은 정확도로 측정할 수 있는 새로운 기술의 필요성이 대두되었습니다.

• 특히, 낮은 광자 조건에서도 정확도를 향상시키고, 대면적에 분포된 다수의 분자 위치를 편리하게 측정할 수 있는 혁신적인 해결책이 요구되는 상황입니다.

구현 방법

기술의 원리

본 발명은 주기적인 패턴을 갖는 '구조 조명(structured illumination)'의 위상을 변화시키면서 단분자에서 방출되는 형광 신호를 측정하여 중심 위치를 알아내는 원리입니다. 레이저 광을 줄무늬나 격자무늬 같은 패턴으로 만들어 단분자에 비추고, 이 패턴을 미세하게 움직이면서 형광 세기의 변화를 관찰합니다. 형광 세기가 주기적으로 변하는 패턴의 위상을 측정함으로써 분자의 정확한 중심 위치를 높은 정밀도로 결정할 수 있습니다.

구체적인 구현 방법

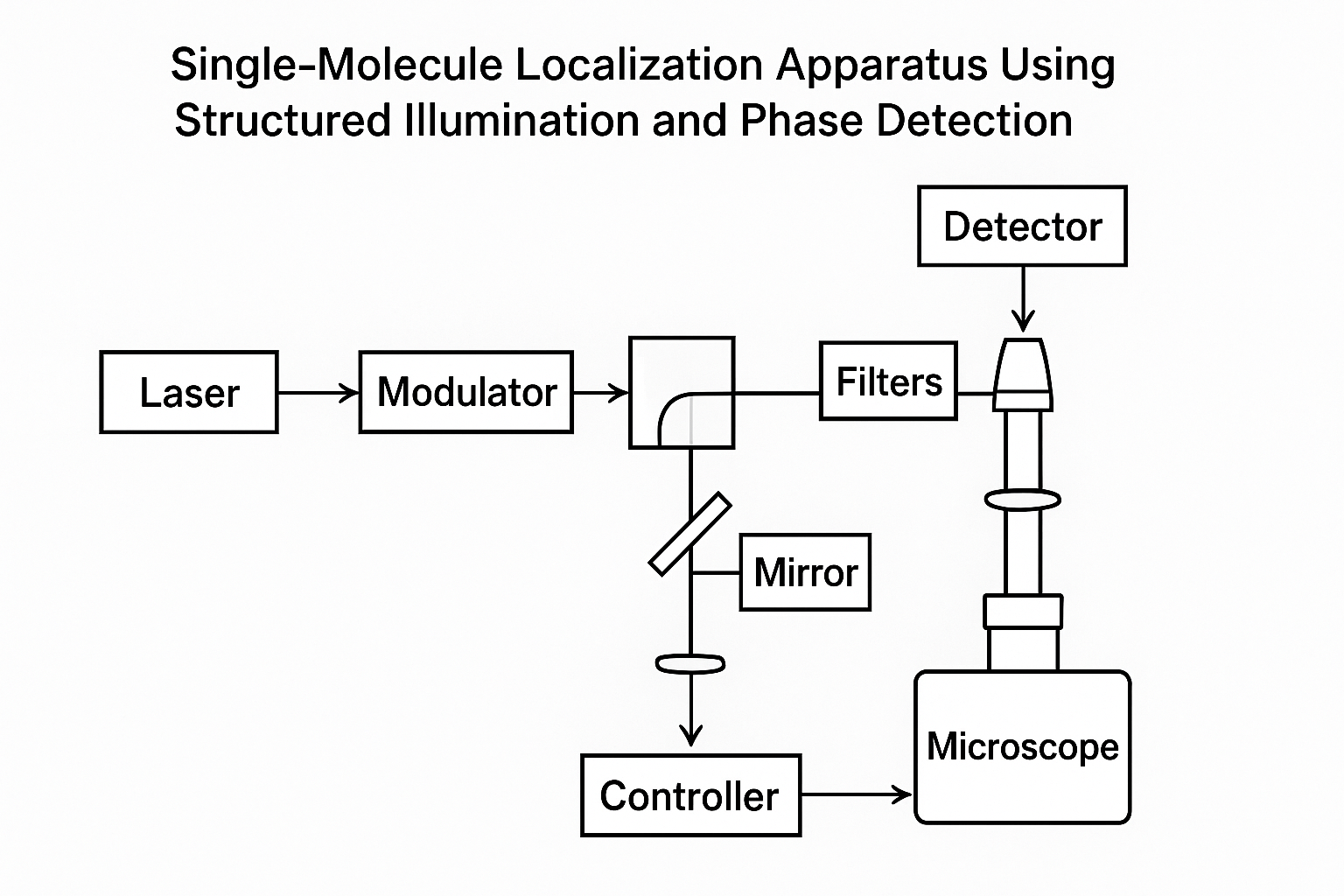

본 발명의 측정 장치는 크게 5가지 주요 구성 요소로 이루어져 있으며, 각 단계는 다음과 같이 유기적으로 작동합니다.

1. 광원부: 안정적인 레이저 광을 생성하여 시스템에 공급합니다.

2. 광파형 조절부: 광원부에서 나온 레이저 광을 줄무늬 등 주기적 패턴을 갖는 구조 조명으로 성형하고, 제어부의 신호에 따라 조명의 위상을 정밀하게 변조시킵니다.

3. 광 전달부: 생성된 구조 조명을 현미경을 통해 대상 객체(단분자)에 전달하고, 객체에서 발생한 형광 신호를 촬영부로 전달하는 역할을 합니다.

4. 촬영부: 구조 조명에 의해 여기된 단분자에서 방출되는 형광을 촬영하여 형광 이미지를 획득합니다.

5. 제어부: 전체 시스템을 총괄합니다. 광파형 조절부의 위상 변조와 촬영부의 이미지 획득을 동기화하고, 수집된 여러 형광 이미지를 분석하여 최종적으로 단분자의 중심 위치를 계산합니다.

기술의 장점

• 높은 정확도: 한 단분자에서 발광된 모든 광자를 하나로 모아 분석하므로, 낮은 광자 조건에서도 중심 위치의 정확도를 획기적으로 향상시켜 이미지 해상도를 높입니다.

• 대면적 측정 가능: 집중된 빛 대신 넓은 영역에 반복되는 패턴의 빛을 사용하므로, 대면적에 임의로 분포된 다수 분자들의 위치도 편리하게 측정할 수 있습니다.

• 초고분해능 이미징: 임의의 크기와 모양을 가진 구조체를 수 나노미터의 해상도로 이미징할 수 있어, 기존 초고분해능 광학 현미경보다 향상된 성능을 제공합니다.

실험 및 결과

실험의 목적

본 실험의 목적은 제안된 '구조 조명과 위상 검출' 방식의 성능을 검증하고, 일반 광학 현미경 방식 및 기존의 2차원 함수 근사 방식과 공간 분해능을 정량적으로 비교하여 기술의 우수성을 입증하는 것입니다.

실험 방법 및 과정

1. 금 나노 입자 샘플을 광학 현미경 위에 준비합니다.

2. 수직 방향의 2가지 줄무늬 패턴 구조 조명을 샘플에 조사하여 2차원 위치를 추적합니다.

3. 각 패턴마다 4번의 위상 변화(총 8번)를 주며 이미지를 획득합니다.

4. 위상 변화에 따른 단일 입자의 광신호 변화를 구조 조명 함수로 근사하여 위치를 정밀하게 추적합니다.

5. 획득된 위치 정보를 바탕으로 최종 이미지를 재구성합니다.

실험 결과

실험 결과, 본 발명은 기존 기술 대비 월등히 향상된 공간 분해능을 보여주었습니다. 특히 종래의 중심위치 측정 방법(2차원 함수 근사 방식)과 비교했을 때, 1차원에서는 약 2.9배, 2차원 면적으로는 약 8.3배의 공간 분해능 향상을 확인했습니다. 이는 더 작고 미세한 구조를 훨씬 더 선명하게 관찰할 수 있음을 의미합니다.

활용 방안 및 기대효과

활용 방안

• 생명 과학: 세포 내 단백질, DNA 등 분자 단위의 구조 및 상호작용 연구

• 재료 과학: 나노 입자, 반도체 소자 등 미세 구조 분석 및 품질 검사

• 의학: 바이러스 및 질병 관련 바이오마커의 정밀 진단 및 분석

기대효과

• 기술적 파급효과: 기존 초고해상도 현미경의 한계를 뛰어넘어, 나노미터 수준의 이미징 기술 발전을 선도할 것으로 기대됩니다.

• 경제적 파급효과: 고성능 현미경 장비 시장에서 국산 기술의 경쟁력을 확보하고, 관련 연구개발 및 산업 분야의 성장에 기여할 수 있습니다.

• 사회적 파급효과: 생명 현상에 대한 근본적인 이해를 높이고, 신약 개발 및 질병 진단 기술 발전에 기여하여 인류 건강 증진에 이바지할 수 있습니다.
