발명의 배경과 필요성

기술의 배경과 문제점

• 기존 초음파 자극 연구는 활발히 진행되었으나, 세포 및 조직 단계에서 정교한 조절 조건을 검증하고 정량적 기전을 연구하는 데에는 한계가 있었습니다.

• 외부 초음파 변환기를 사용하는 방식은 세포 배양 기반과 변환기 사이의 간극으로 인해 초음파 반사 및 정상파(standing wave)가 발생하여 자극의 정밀도를 떨어뜨렸습니다.

• 또한, 초음파 횡파로 인한 불필요한 세포 반응 유도, 분자 수준의 반응 연구에 필수적인 전기 생리학적 측정의 어려움 등의 문제점이 존재했습니다.

• 음향적으로 투명한 필름을 사용하는 대안 역시 외부 자극으로 인한 필름의 기계적 진동으로 균일한 자극을 전달하기 어려웠습니다.

기술의 필요성

• 이러한 문제들을 해결하기 위해, 세포 배양 기저에 초음파 변환자 기능을 직접 결합하는 새로운 기술이 필요합니다.

• 세포나 조직을 변환자 표면에 직접 배양하거나 위치시켜, 대면적에 걸쳐 균일하고 정밀한 초음파 자극을 전달할 수 있는 장치가 요구됩니다.

• 초음파 출력의 왜곡을 최소화하고, 자극에 따른 세포의 전기적, 광학적, 생리학적 반응을 신뢰성 있게 획득할 수 있는 고성능 자극 및 모니터링 플랫폼 개발이 시급합니다.

구현 방법

기술의 원리

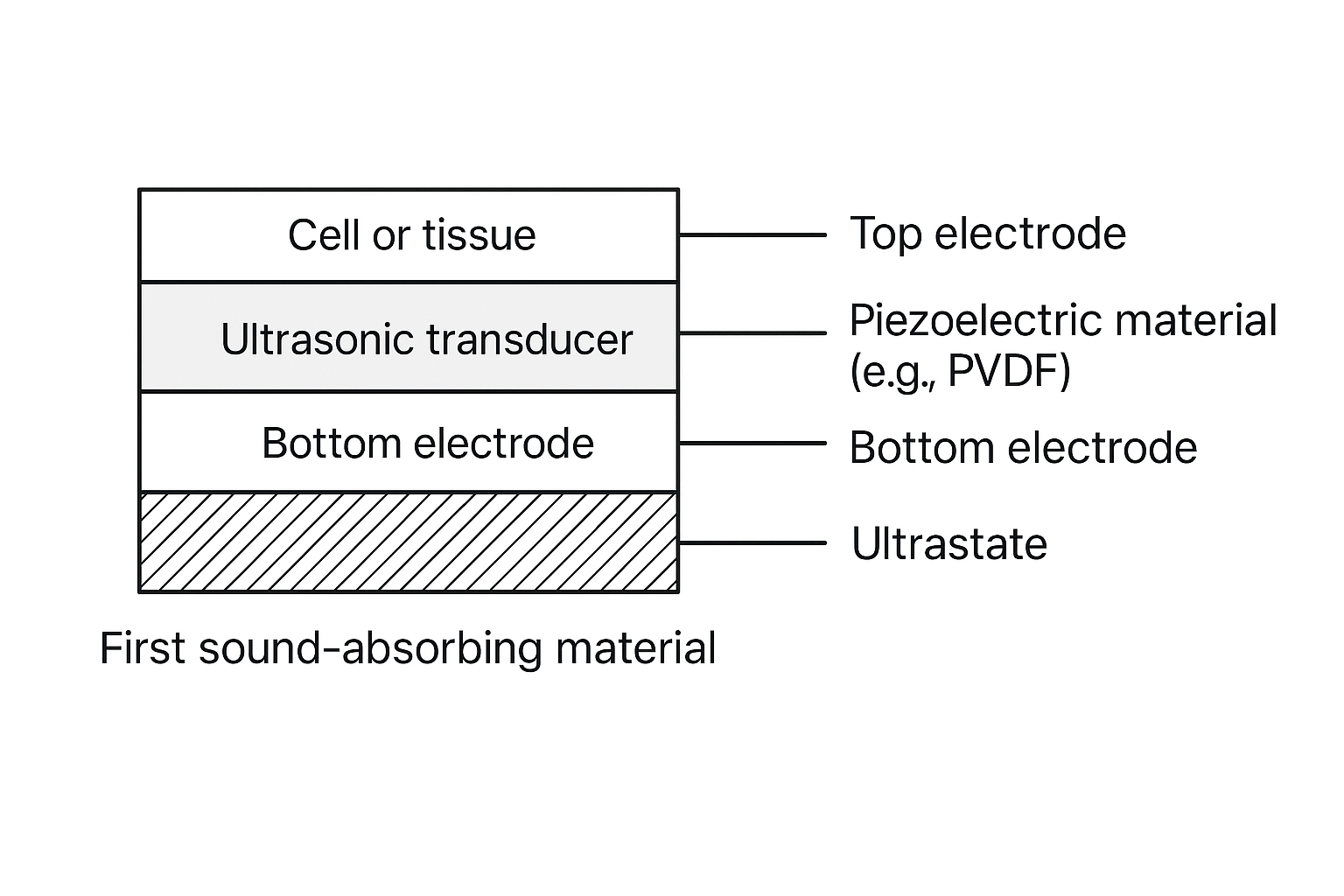

• 본 발명은 세포 또는 생체조직 자극 장치로, 기판, 기판 하부의 제1 흡음재, 그리고 기판 상부의 초음파 변환자로 구성됩니다.

• 초음파 변환자는 하단 전극, 그 위의 압전 물질(PVDF 등), 그리고 최상단의 상단 전극이 순차적으로 적층된 구조를 가집니다.

• 생체 시료(세포, 조직 등)가 초음파 변환자 위에 직접 안착 또는 배양되며, 변환자에서 발생한 초음파가 시료에 직접 전달되어 자극을 제공하는 방식입니다.

• 기판 하부의 흡음재는 초음파 반사파를 최소화하여 신호 왜곡을 방지하고 측정 민감도를 향상시키는 핵심적인 역할을 수행합니다.

구체적인 구현 방법

1. 기판 제공: 유리 커버슬립과 같은 투명한 기판을 준비합니다.

2. 하단 전극 증착: 기판 상면에 반도체 공정(포토리소그래피, 박막증착 등)을 통해 소정의 패턴(예: U자 모양)을 가진 하단 전극(Cr/Au)을 형성합니다.

3. 압전 물질 증착: 하단 전극이 형성된 기판 위에 스핀 코팅 등의 방법으로 압전 물질(예: PVDF-TrFE)을 균일하게 도포합니다.

4. 압전 물질 일부 제거: 추후 상단 전극과의 전기적 연결(납땜)을 위해 압전 물질의 특정 부위를 제거합니다.

5. 상단 전극 증착: 압전 물질 위에 하단 전극과 중첩되도록 상단 전극을 증착합니다.

6. 후처리: 절연 및 보호를 위해 파릴렌(parylene) 코팅 등을 진행하고, 최종적으로 장치를 완성합니다.

기술의 장점

• 균일하고 정밀한 자극 전달: 초음파 반사를 최소화하고 세포를 변환기 표면에 직접 배양함으로써, 넓은 면적에 걸쳐 균일하고 정밀한 초음파 자극을 가할 수 있습니다.

• 높은 민감도의 실시간 모니터링: 자극과 동시에 발생하는 세포의 미세한 반응(예: 칼슘 반응, 세포막 전위 변화)을 아티팩트 없이 실시간으로 정밀하게 관찰할 수 있습니다.

• 조직 유사 환경 구현: 세포를 2D 또는 3D(하이드로젤 등) 형태로 직접 배양하여, 실제 생체 조직과 유사한 환경에서 초음파 자극에 대한 반응을 연구할 수 있습니다.

• 높은 확장성 및 안정성: 반도체 공정을 기반으로 제작되어 대량 생산이 용이하며, 전극 패턴을 통해 원하는 영역에만 선택적으로 자극을 가하는 등 높은 확장성을 가집니다.

실험 및 결과

실험의 목적

본 발명에 따른 세포 자극 및 모니터링 플랫폼의 핵심 성능을 검증하기 위해 일련의 실험을 수행했습니다. 주요 목적은 초음파 반사 최소화 효과, 장치의 음향 및 전기적 특성 분석, 자극의 균일성 평가, 그리고 실제 다양한 세포에 대한 자극 및 반응 측정 가능성을 확인하는 것입니다.

실험 방법 및 과정

1. 자극 장치 제작: 특허에 명시된 방법에 따라 PVDF-TrFE 용액 제조, 기판 세척, 하단 및 상단 전극 증착, 압전 물질 코팅 및 열처리, 파릴렌 코팅 및 강압전성 부여 과정을 거쳐 장치를 제작했습니다.

2. 초음파 반사 측정: 현미경 렌즈 모형체와 바늘형 하이드로폰을 이용하여 흡음재 유무에 따른 초음파 반사 아티팩트의 변화를 측정했습니다.

3. 특성 분석: 펄스-에코 실험을 통해 중심 주파수와 대역폭을 분석하고, 임피던스 분석기를 통해 전기 임피던스를 측정했습니다.

4. 세포 배양 및 자극: 제작된 장치 위에 뉴런-별세포, 별세포, 인간배아신장세포 등을 배양하고, Fluo4-AM 칼슘 표지자를 이용하여 초음파 자극에 따른 칼슘 반응을 공초점 형광 현미경으로 관찰했습니다.

5. 전기생리학적 측정: 패치-클램프(Patch-Clamp) 방식을 통해 초음파 자극 시 별세포의 세포막 전위 변화를 직접 측정했습니다.

실험 결과

실험 결과, 본 발명에 따른 장치는 기존 기술의 문제점을 효과적으로 해결하고 우수한 성능을 보이는 것으로 확인되었습니다.

특히 흡음재의 효과는 아래 차트에서 명확하게 확인할 수 있습니다.

활용 방안 및 기대효과

활용 방안

• 신약 개발: 특정 약물이 세포에 미치는 영향을 초음파 자극과 연계하여 정밀하게 스크리닝하고 평가하는 데 활용될 수 있습니다.

• 재생 의료 연구: 줄기세포의 분화 및 조직 재생 과정에서 기계적 자극의 역할을 연구하고, 이를 제어하는 기술 개발에 기여할 수 있습니다.

• 질병 모델링 및 기전 연구: 3D 세포 배양 기술과 결합하여 특정 질병(예: 신경퇴행성 질환)의 발병 메커니즘을 모사하고, 초음파 치료의 기전을 연구하는 데 사용될 수 있습니다.

• 전자약 개발: 초음파를 이용한 비침습적 세포 기능 조절 기술의 핵심 플랫폼으로, 차세대 전자약 개발의 기반 기술로 활용될 수 있습니다.

기대효과

• 기술적 파급효과: 세포 및 조직 단위의 기초 생명과학 연구에 새로운 패러다임을 제시하고, 정밀 의료 및 맞춤형 치료 기술 발전을 선도할 것으로 기대됩니다.

• 경제적 파급효과: 신약 개발 효율성 증대, 새로운 개념의 진단/치료기기 시장 창출, 고부가가치 연구 장비 국산화 등을 통해 막대한 경제적 가치를 창출할 수 있습니다.

• 사회적 파급효과: 난치성 질환의 새로운 치료법 개발을 촉진하고, 동물 실험을 대체할 수 있는 윤리적인 연구 방법을 제공하여 사회적 비용 감소와 생명 윤리 문제 해결에 기여할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

본 기술과 직접적으로 연관된 자동화 세포 배양 시장은 만성 질환 증가, 재생 의료 및 맞춤형 의약품에 대한 관심 증대로 빠르게 성장하고 있습니다. 2024년 126.8억 달러로 평가된 이 시장은 연평균 7.9%의 성장률(CAGR)을 보이며 2037년에는 340.7억 달러에 이를 것으로 전망됩니다. (출처: Research Nester)

주요 플레이어 및 경쟁 환경

유사 기술 분야인 3D 생체 조직 칩 시장은 대부분 설립 5년 이내의 소규모 벤처 및 스타트업 기업들이 기술 개발을 주도하고 있습니다. 아직 지배적인 플레이어는 없으며, 고객 수요 증가에 따라 제약사, 위탁연구기관(CRO) 등과의 파트너십을 통해 시장 점유율을 확대하려는 경쟁이 심화되는 초기 단계 시장의 특징을 보입니다. (출처: KDB미래전략연구소)

산업 동인 및 기회 요인

1. 만성 및 난치성 질환 증가: 암, 신경 질환 등 만성 질환의 유병률 증가는 새로운 치료법과 정밀한 질병 모델에 대한 수요를 촉진하여 시장 성장을 이끄는 가장 큰 동인입니다. (출처: GM Insights)

2. 재생의학 및 맞춤형 치료 패러다임: 환자 맞춤형 치료와 장기 재생 등 재생 의학 분야의 기술 발전과 투자 확대는 생체 환경을 모사하는 고도화된 세포 배양 및 자극 기술의 필요성을 증대시키고 있습니다. (출처: Mordor Intelligence)

3. 동물실험 대체 요구 증대: 윤리적 문제와 규제 강화로 인해 동물실험을 대체할 수 있는 인체유사모델(Organ-on-a-chip, Organoid 등)에 대한 요구가 커지고 있으며, 본 기술은 이러한 모델의 핵심 플랫폼으로 기능할 수 있습니다.

4. 기술 융합 가속화: AI/ML, 로봇 자동화, 첨단 소재 기술이 세포 배양 기술과 융합되면서 실시간 모니터링, 데이터 분석, 공정 최적화가 가능해져 기술의 상업적 가치를 높이고 있습니다. (출처: Data Bridge Market Research)
