| 특허 상태 | 등록 |
| 출원인 | 기초과학연구원 |
| 발명자 | 정인일 |
| 출원번호 | 1020160123397 |
| 출원일 | 2016.09.26 |
| 등록번호 | 20180033879 |
| 등록일 | 2018.04.04 |
| 중요 키워드 | seriesovervoltagefield effect |

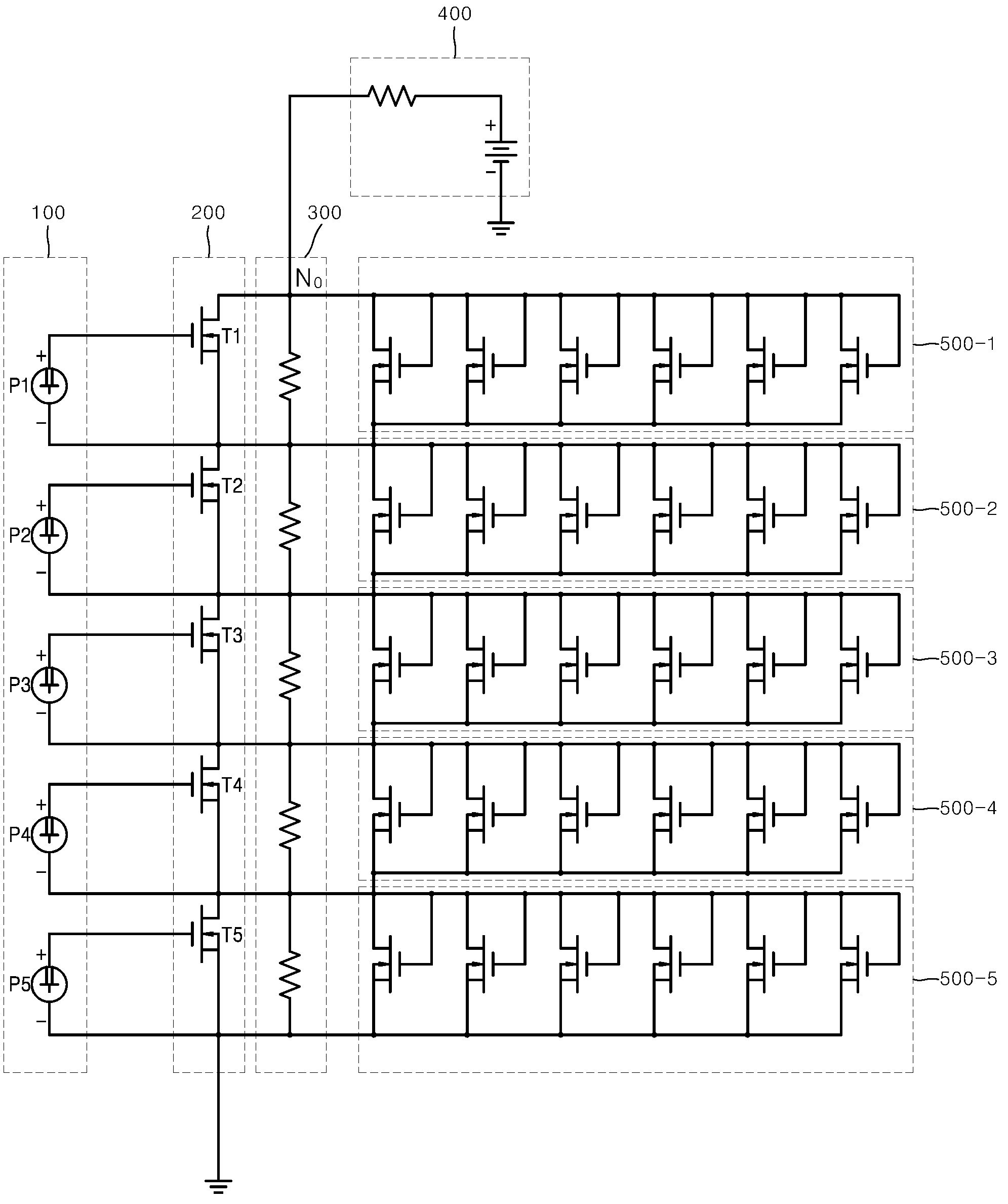

본 발명은 복수개의 직렬 연결 방식 트랜지스터 스위치의 과전압 방지 회로를 공개한다. 이 장치는 복수개의 전계 효과 트랜지스터가 직렬로 연결된 스위칭부; 및 상기 복수개의 전계 효과 트랜지스터 각각의 드레인 단자 및 소스 단자에 연결되어 상기 복수개의 전계 효과 트랜지스터로의 과전압 인가를 방지하는 복수개의 과전압 방지부;를 구비하고, 상기 복수개의 과전압 방지부는 복수개의 전계 효과 트랜지스터의 병렬 연결인 것을 특징으로 한다. 본 발명에 의할 경우, 복수개의 직렬 연결 방식의 트랜지스터 스위치가 초 고전압을 스위칭할 경우에 발생하는 드레인 소스 전압의 급격한 증가 현상 및 출력 노드에서의 펄스 파형의 상승 시간 지연 현상을 제거함으로써, 과전압 인가로 인한 트랜지스터의 파괴를 방지하고 제품의 성능을 향상시킬 수 있게 된다.
연관 기술이전 로딩 중...
연관 연구자 로딩 중...
복수개의 직렬 연결 방식 트랜지스터 스위치의 과전압 방지 회로
[특허 요약] 본 발명은 복수개의 직렬 연결 방식 트랜지스터 스위치의 과전압 방지 회로를 공개한다. 이 장치는 복수개의 전계 효과 트랜지스터가 직렬로 연결된 스위칭부; 및 상기 복수개의 전계 효과 트랜지스터 각각의 드레인 단자 및 소스 단자에 연결되어 상기 복수개의 전계 효과 트랜지스터로의 과전압 인가를 방지하는 복수개의 과전압 방지부;를 구비하고, 상기 복수개의 과전압 방지부는 복수개의 전계 효과 트랜지스터의 병렬 연결인 것을 특징으로 한다. 본 발명에 의할 경우, 복수개의 직렬 연결 방식의 트랜지스터 스위치가 초 고전압을 스위칭할 경우에 발생하는 드레인 소스 전압의 급격한 증가 현상 및 출력 노드에서의 펄스 파형의 상승 시간 지연 현상을 제거함으로써, 과전압 인가로 인한 트랜지스터의 파괴를 방지하고 제품의 성능을 향상시킬 수 있게 된다.
