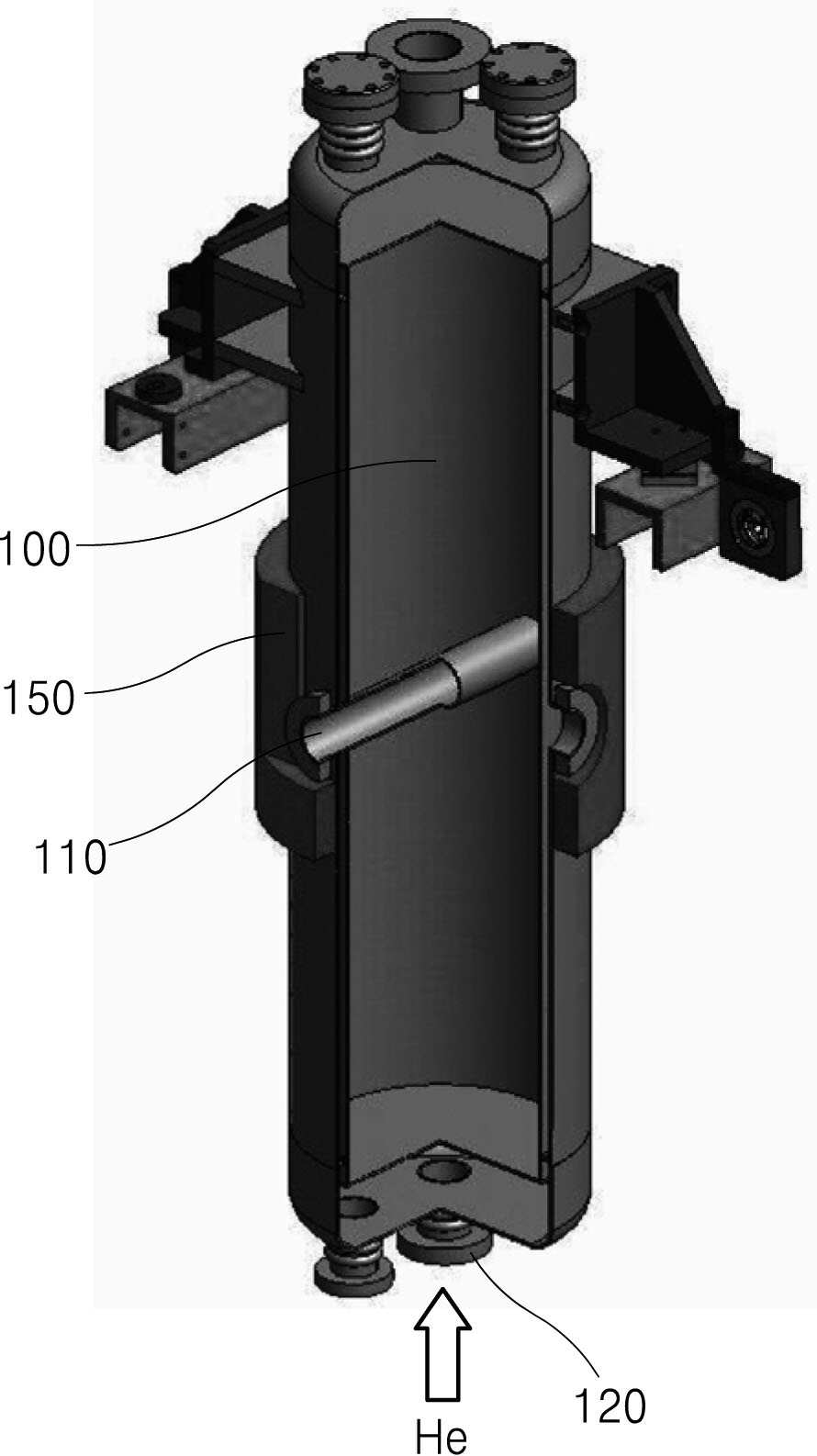

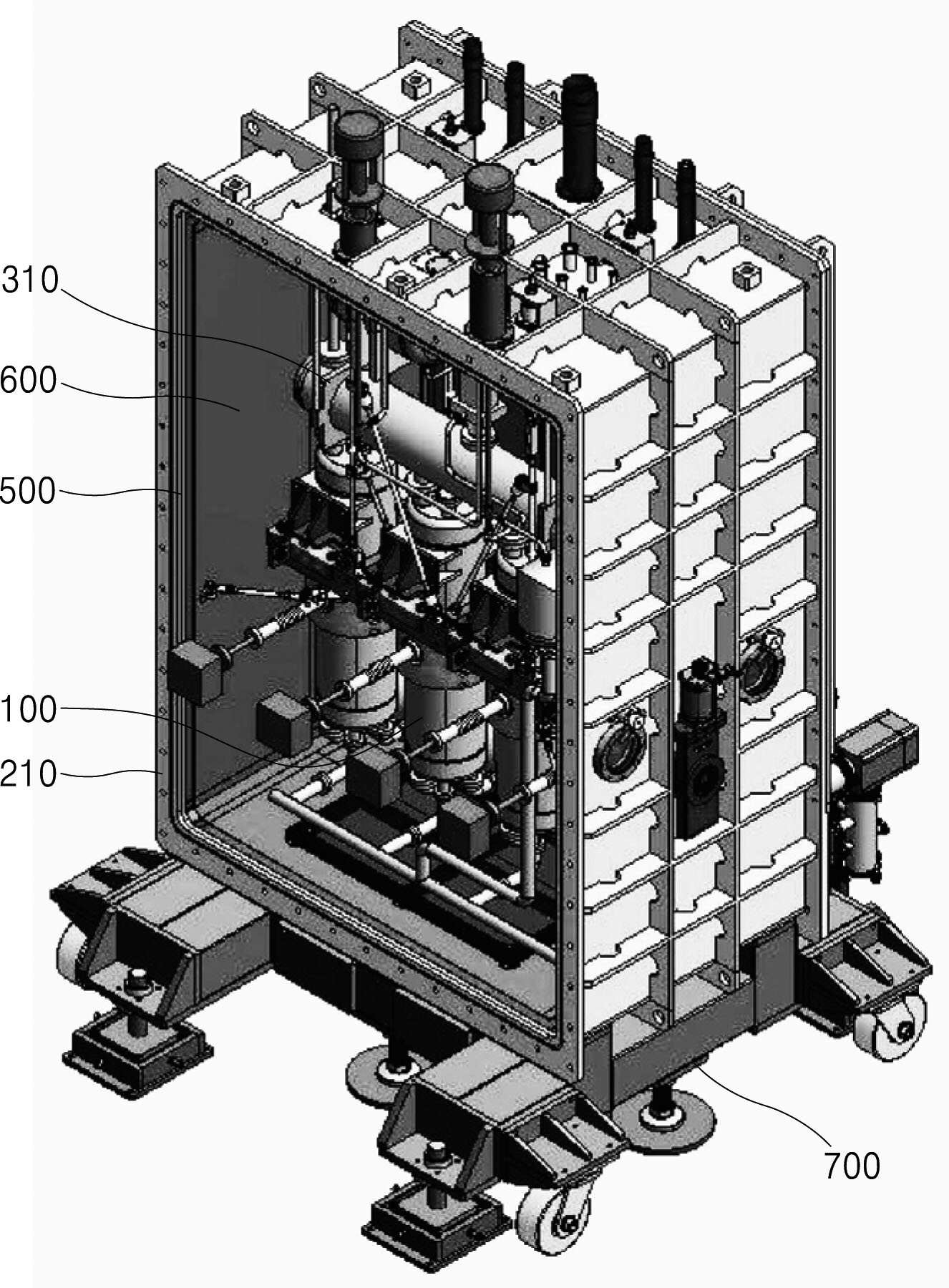

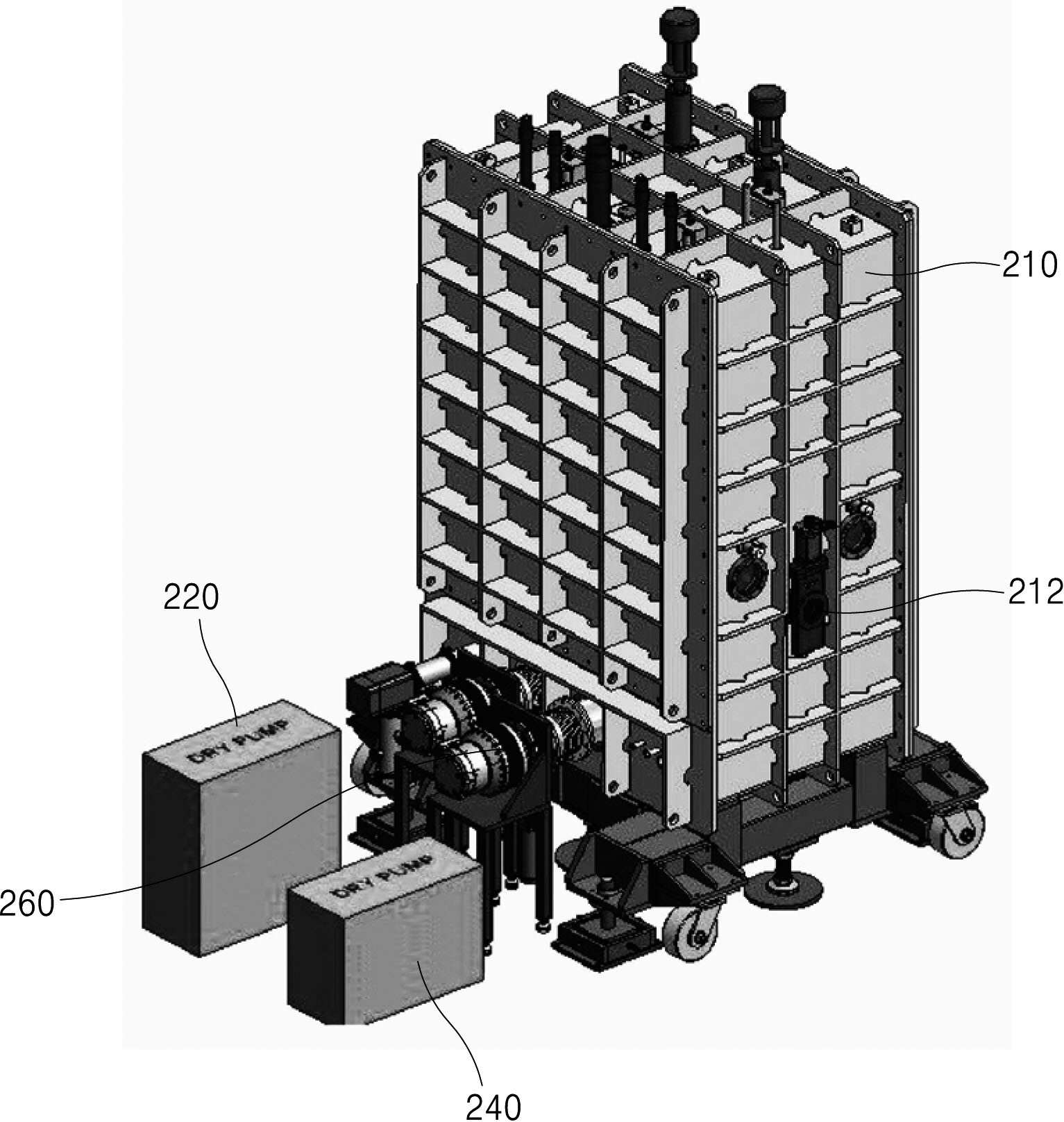

[특허 요약] 본 발명은 중이온 가속기의 복수개의 반파형 가속관 저온 유지 장치를 공개한다. 이 장치는 진공 상태를 유지하는 내부관과 저온의 성능 테스트용 유체가 주입되는 외부관을 포함하고, 중이온 빔의 가속 속도를 증가시키는 복수개의 중이온 가속관; 상기 복수개의 중이온 가속관을 수납하여 보호하고, 일측면에 연결된 진공 펌프를 통하여 내부를 진공 상태로 형성하는 진공 모듈; 상기 복수개의 중이온 가속관에 상기 성능 테스트용 유체를 제공하는 파이프 모듈; 및 상기 복수개의 중이온 가속관을 지지하도록 상기 진공 모듈 내부에 설치되는 서포트 모듈;을 포함하고, 상기 복수개의 중이온 가속관 각각의 외곽면에 외압으로 인해 발생하는 탄성 변형을 방지하는 튜너가 설치되는 것을 특징으로 한다. 본 발명에 의할 경우, 4개 이상의 중이온 가속관을 통해서 가벼운 이온인 양성자뿐만 아니라 중이온인 우라늄의 가속 속도를 증가시켜 가속을 안정적으로 할 수 있고, 진공 및 극저온을 유지할 수 있도록 제작하여 빔 성능의 효율성을 높일 수 있다.

등록번호

20160117805

출원번호

1020150045350

출원인

기초과학연구원

키워드

vacuum, heavy ion, module, acceleration tubes, ion acceleration
