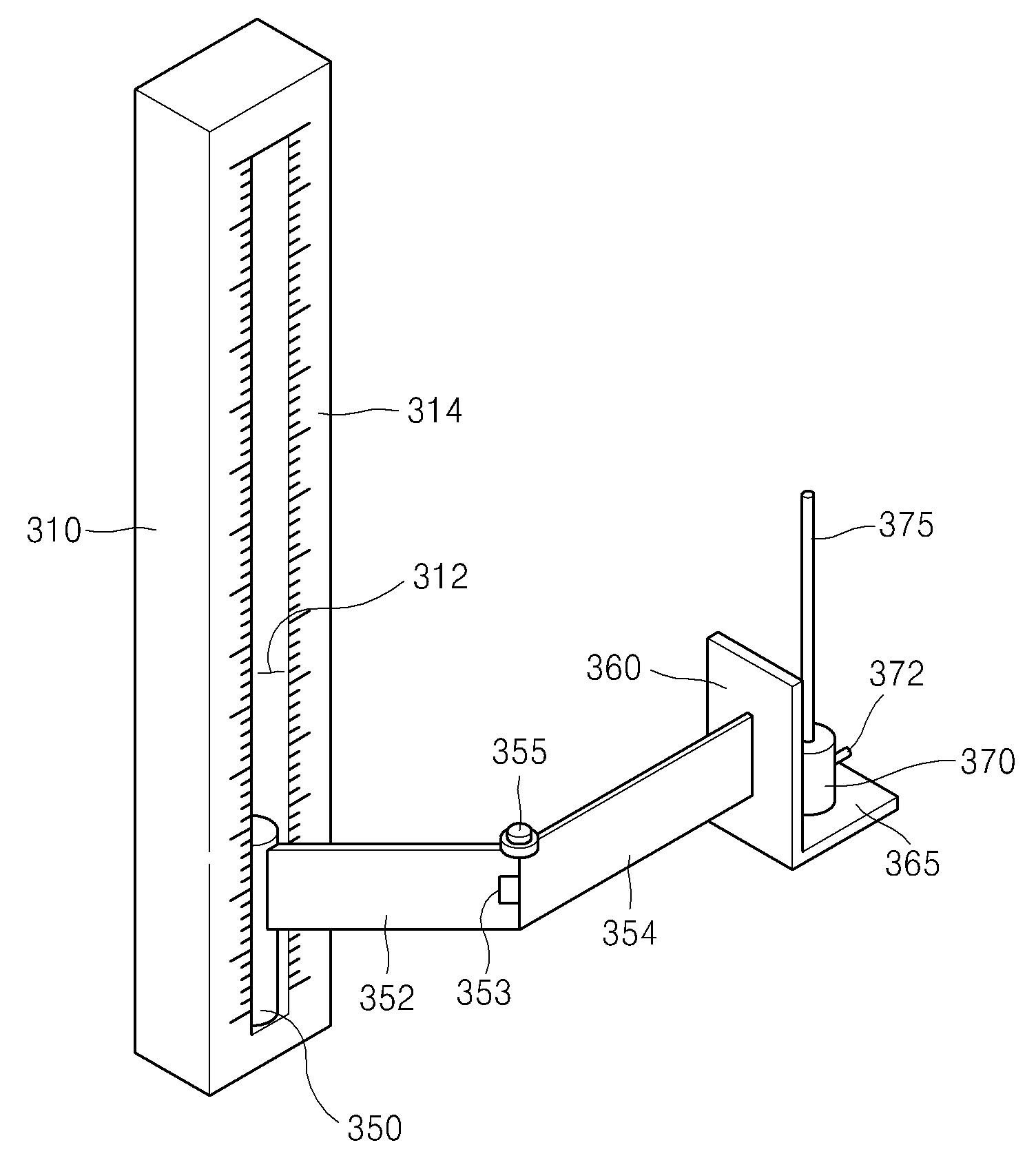

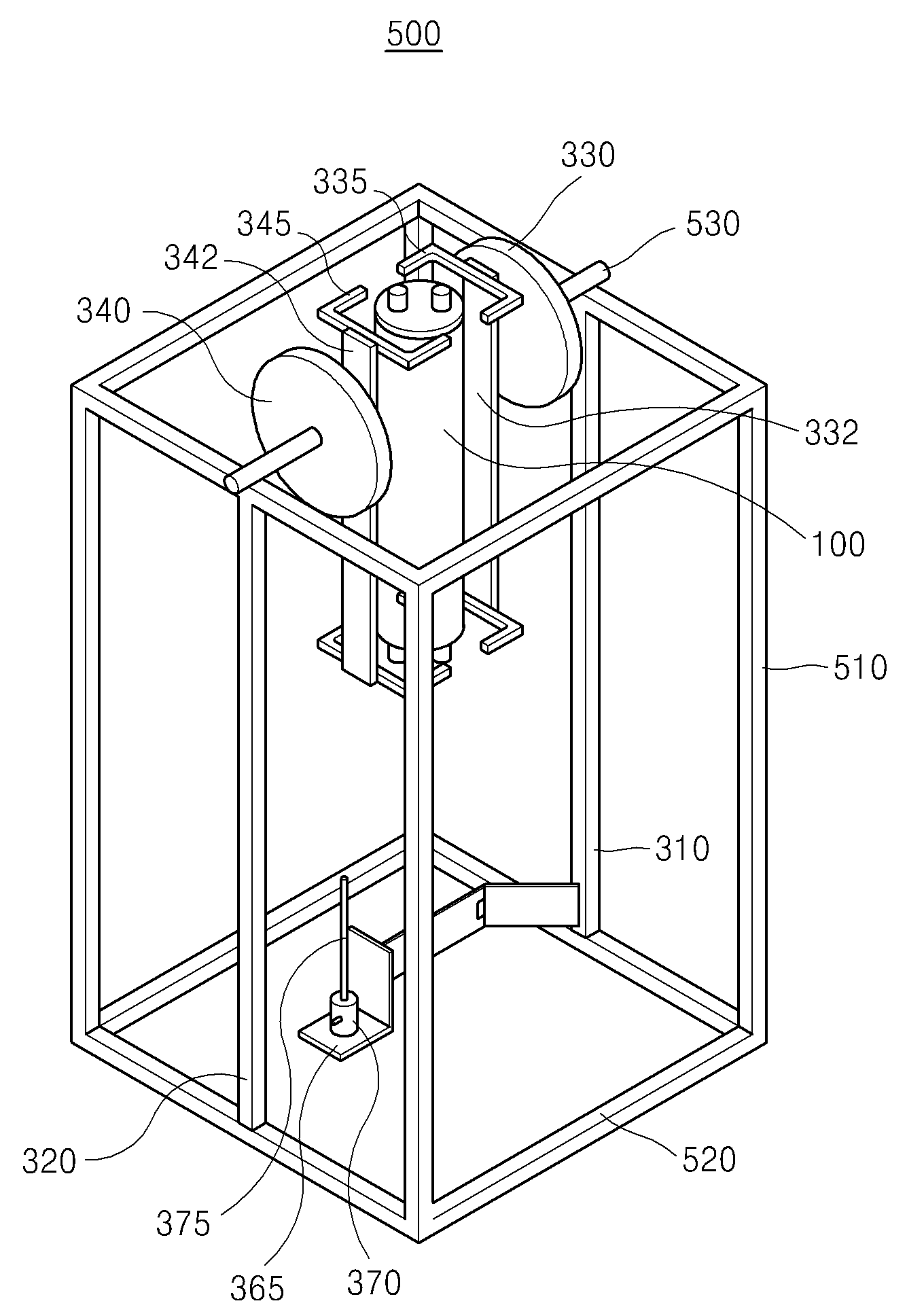

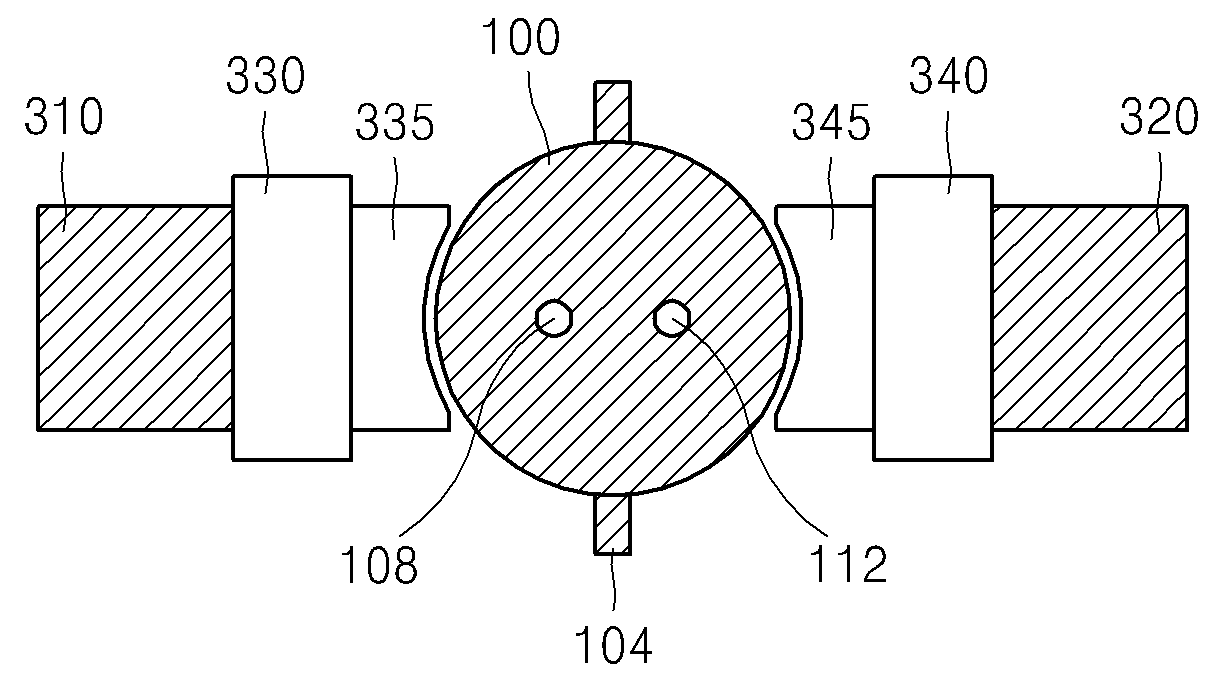

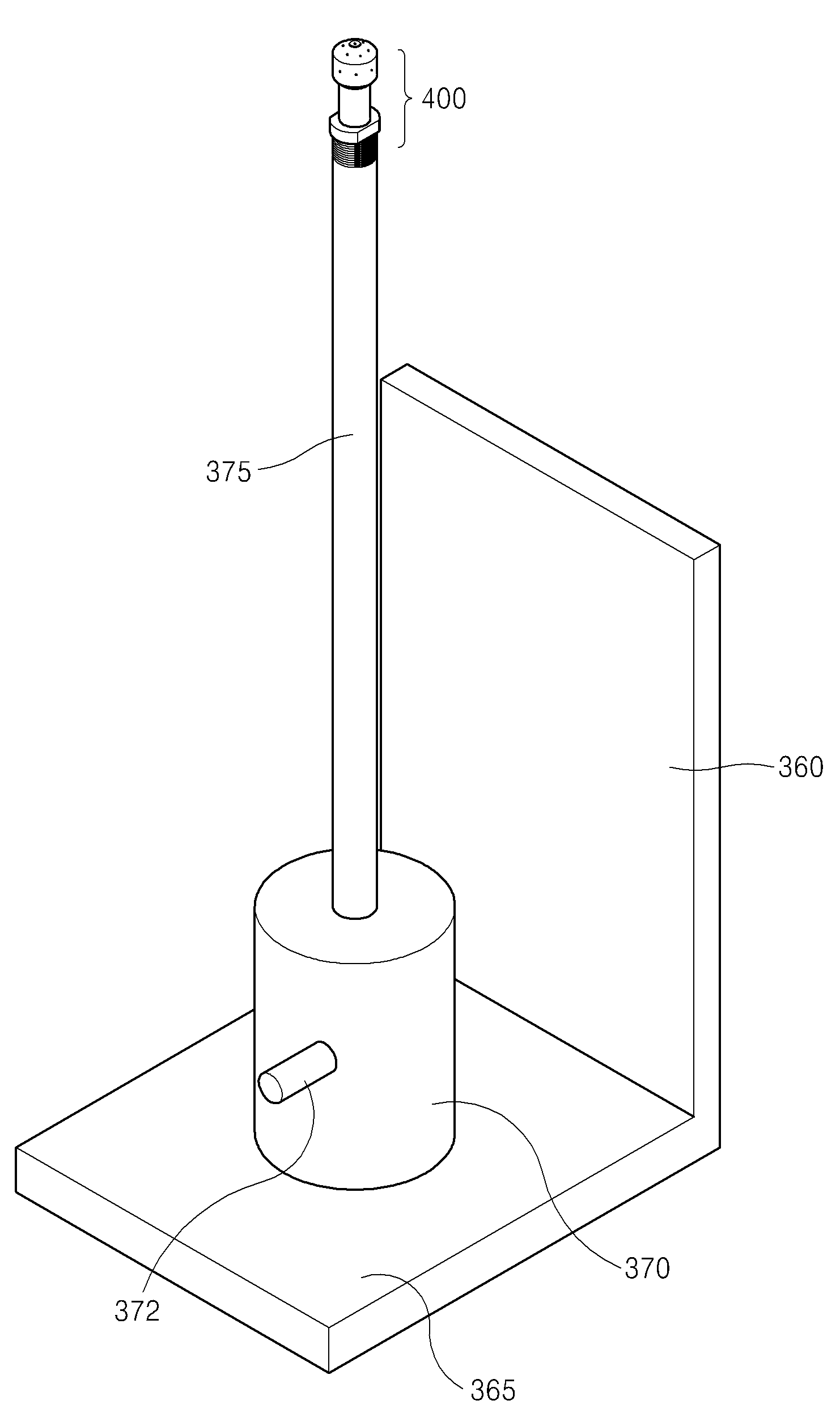

[특허 요약] 다수의 포트가 형성되어 있고, 중이온 선형 가속기의 극저온 유지 모듈을 이루는 가속관의 고압 세척 장치에 대해서 개시한다. 중이온 선형 가속기의 가속관 고압 세척 장치는, 수직으로 형성되는 하나 이상의 지지 포스트; 상기 지지 포스트의 상단에서 상기 가속관을 고정하여 파지하기 위한 클램프; 상기 가속관을 고정하여 파지하고 있는 상기 클램프를 회전시키기 위한 회전부; 상기 하나 이상의 지지 포스트의 수직 길이 방향으로 연장되어 형성되는 리니어 가이드부; 상기 리니어 가이드부에 설치되는 제 1 피봇부; 상기 제 1 피봇부의 일측에 고정되는 제 1 연장 암; 상기 제 1 연장 암에서 다시 연장되는 제 2 연장 암; 상기 제 1 연장 암과 상기 제 2 연장 암 사이에 형성되는 제 2 피봇부; 상기 제 1 연장 암에 대해서 원단부에 위치하는 상기 제 2 연장 암의 단부에 고정 설치되는 노즐 안착부; 상기 노즐 안착부에 형성되는 고압 분사 모터; 및 상기 고압 분사 모터의 상측으로 연장되고 상기 가속관의 하부에 형성된 포트 중의 하나의 포트의 개구에 삽입되는 노즐부;를 포함하고 있는 것을 특징으로 한다.

등록번호

20150106978

출원번호

1020140028726

출원인

기초과학연구원

키워드

acceleration tube, extension arm, nozzle, high pressure, linear accelerator
