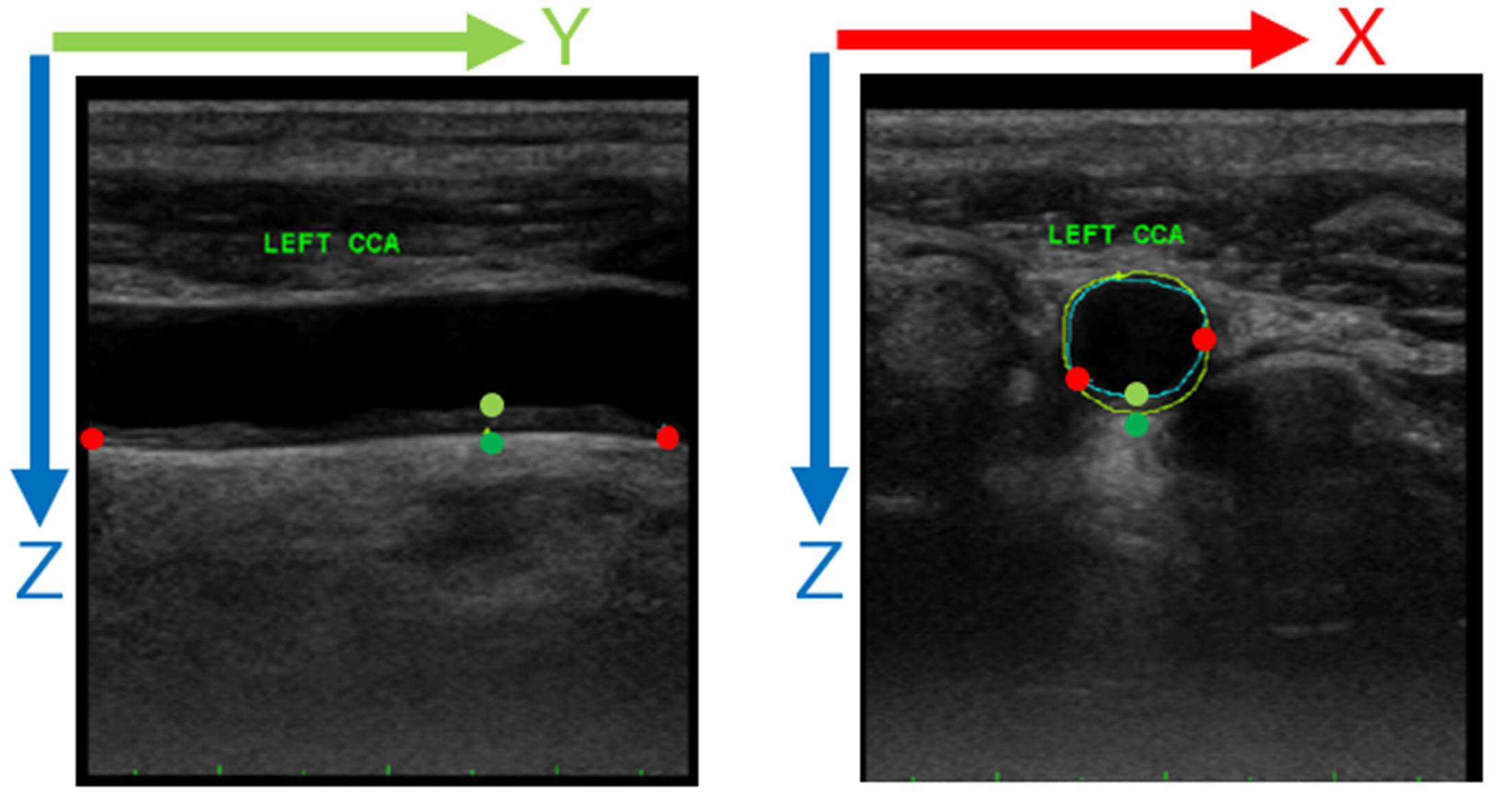

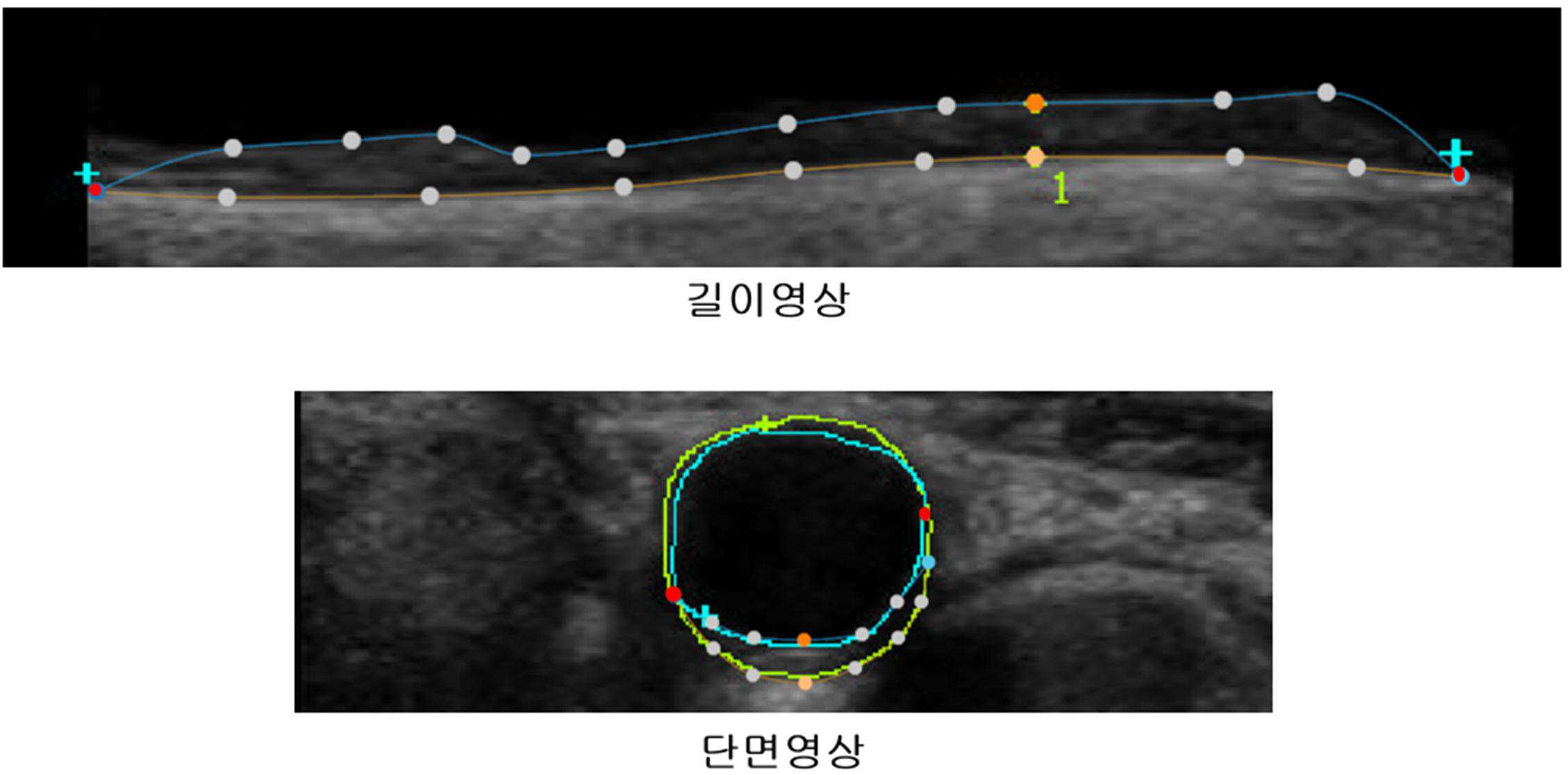

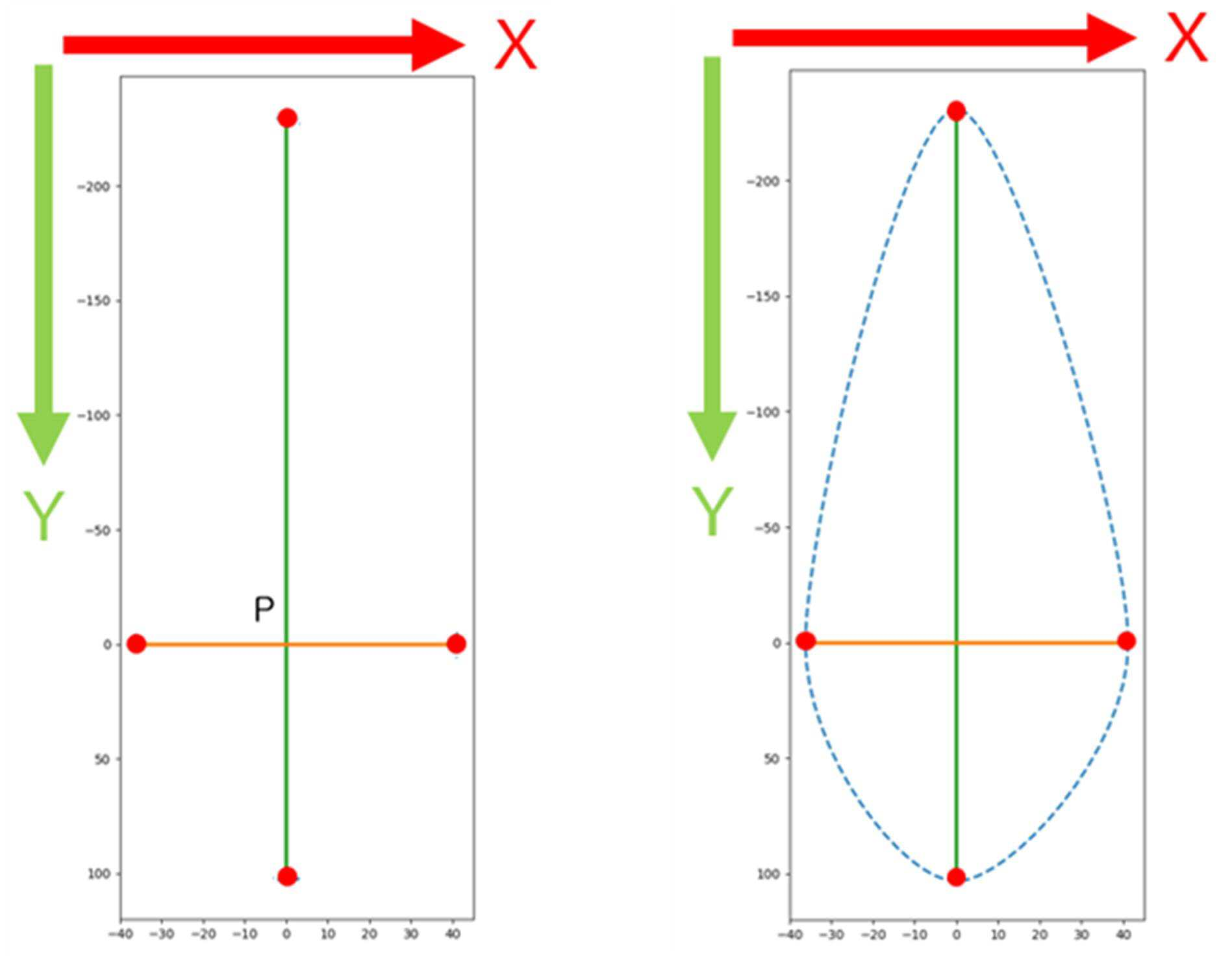

[특허 요약] 본 발명은 두 장의 다른 방향에서 측정된 동맥의 초음파영상으로부터 동맥경화 경화반의 형상 및 구조를 추정하는 방법에 관한 것으로서, 보다 상세하게는 (A) 경화반이 있는 경동맥의 혈류방향 초음파영상('길이영상'이라 함) 및 상기 길이영상에서 경화반이 가장 두꺼운 위치(P)의 단면방향 초음파영상('단면영상'이라 함)을 획득하는 단계; (B) 장축이 상기 길이영상에서의 경화반 길이와 같고, 상기 위치(P)에서 폭이 상기 단면영상에서의 경화반 길이와 같으며, 상기 위치(P)에서 장축과 단축이 직각으로 교차하는 십자선을 작성하는 단계; 및 (C) 상기 십자선의 중심 및 장축과 단축의 네 말단의 위치 및 거리 정보로부터 소정의 수학적 방식을 이용하여 볼록한 폐곡선으로 이루어지는 사영면을 도출하는 면도출단계;를 포함하는 동맥경화 경화반 표면형상 추정방법 및 이를 이용한 경화반 3차원구조 추정방법에 관한 것이다.

등록번호

20210069853

출원번호

1020190159621

출원인

충남대학교병원, 기초과학연구원

키워드

image, plaque, height, cross, projection plane
